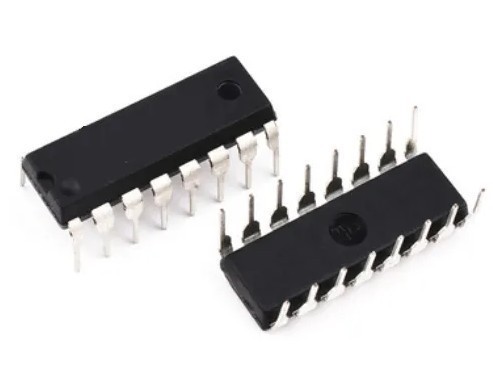

TEMPORIZADOR PROGRAMABLE CIRCUITO
[CD4536] TEMPORIZADOR PROGRAMABLE CIRCUITO
Referencia Interna:
CD4536
CD4536 — Temporizador CMOS programable
CD4536 es un temporizador cmos programable de la familia CMOS CD4000. Integra 1 temporizador y trabaja con 3–18 V. Su función específica es retardos largos, temporización y división programable, por lo que resulta útil en diseño, prototipado y reparación de circuitos electrónicos.
CD4536 es un temporizador cmos programable de la familia CMOS CD4000. Integra 1 temporizador y trabaja con 3–18 V. Su función específica es retardos largos, temporización y división programable, por lo que resulta útil en diseño, prototipado y reparación de circuitos electrónicos.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Modelo | CD4536 |
| Tipo | Temporizador CMOS programable |
| Canales / estructura | 1 temporizador |
| Entradas | Oscilador, reset y programación de división |
| Alimentación | 3–18 V |
| Encapsulado | DIP-16 / SOIC-16 / TSSOP-16 según versión |
| Temperatura de operación | −55 a 125 °C |
| Salida / característica | Salida temporizada/dividida |
| Características adicionales | Valor |
|---|---|
| Tipo | Temporizador programable |
| Oscilador | Integrado/externo según configuración |
| División | Programable mediante entradas de selección |
| Reset | Disponible |
| Salida | Pulso temporizado |
| Alimentación | 3–18 V |
| Uso | Retardos largos y temporización |
| Familia | CMOS CD4000 |
Usos Comunes
Lógica digital: El CD4536 puede utilizarse para implementar la función de retardos largos, temporización y división programable sin construir la etapa a partir de múltiples compuertas discretas. Es práctico en prototipos, placas educativas y reparación de equipos.
Automatización: Su función resulta útil en sistemas de control donde se requiere retardos largos, temporización y división programable, especialmente cuando se necesita una solución CMOS con amplio rango de alimentación.
Reparación electrónica: Es una referencia adecuada para sustituir un integrado equivalente cuando coinciden función, pinout, alimentación y encapsulado. Antes de reemplazarlo conviene comprobar la referencia completa y la versión comercial.
Prototipos: Puede incorporarse en protoboard o PCB para desarrollar circuitos de retardos largos, temporización y división programable. La familia CD4000 permite trabajar con distintas tensiones de alimentación, facilitando su integración con diferentes etapas lógicas.
Antes de conectar el integrado, identifica correctamente VDD, VSS, entradas, salidas y terminales de control. El pinout puede variar cuando cambia el encapsulado o la variante del componente.
Esquemas y conexiones
Preguntas frecuentes enfocadas en selección, compatibilidad, montaje y uso práctico del componente.
1. ¿Qué hace el CD4536?
El CD4536 es un temporizador CMOS programable de la familia CD4000. Está pensado para generar retardos y tiempos largos mediante un oscilador y una división programable. Es útil cuando se necesita una temporización digital ajustable sin recurrir a un microcontrolador.
2. ¿Cuál es su tensión de alimentación?
Esta referencia trabaja con un rango de alimentación de 3–18 V. La tensión elegida afecta los niveles lógicos, la velocidad y la capacidad de salida. No debe superarse el máximo indicado ni aplicarse una tensión fuera del rango durante la operación normal.
3. ¿Cuántos pines tiene?
El dispositivo utiliza 16 pines en la presentación indicada en esta ficha. Sin embargo, el encapsulado exacto puede variar entre versiones DIP, SOIC, TSSOP u otras. Antes de soldar, verifica siempre el sufijo y el diagrama de terminales.
4. ¿Qué tipo de salida utiliza?
La salida indicada para esta referencia es Salida temporizada/dividida. En una familia CMOS, la corriente de salida disponible depende de VDD y de las condiciones térmicas. No debe asumirse que una salida lógica puede alimentar directamente una carga de potencia.
5. ¿Puedo reemplazarlo por otro CD40XX parecido?
No automáticamente. Dos integrados pueden pertenecer a la misma familia y tener la misma cantidad de pines, pero realizar funciones diferentes. Antes de sustituirlo deben coincidir función lógica, cantidad de entradas, pinout, alimentación y características eléctricas relevantes.
6. ¿Sirve para trabajar con 5 V?
Sí. El rango indicado de 3–18 V incluye 5 V, por lo que puede utilizarse en sistemas de lógica de 5 V. Aun así, deben revisarse las características de entrada y salida cuando se conecte con otras familias lógicas.
7. ¿Se puede usar en protoboard?
Si la versión disponible utiliza encapsulado DIP, puede montarse directamente en una protoboard convencional. Las versiones SOIC o TSSOP son SMD y requieren una PCB, adaptador o módulo de conversión para realizar pruebas en protoboard.
8. ¿Para qué sirve en una reparación?
Puede reemplazar el mismo circuito integrado cuando la referencia, función, encapsulado y características eléctricas son compatibles. Es especialmente útil en equipos digitales antiguos, temporizadores, contadores, fuentes, controles y circuitos de lógica CMOS.
9. ¿Cómo puedo comprobar si está dañado?
En una compuerta lógica se pueden verificar alimentación, niveles de entrada y respuesta de salida. En contadores o flip-flops también deben comprobarse reloj y reset. Un multímetro puede detectar cortocircuitos evidentes, pero una prueba funcional es más concluyente.
10. ¿Qué debo revisar antes de comprarlo?
Comprueba el código completo, función, número de entradas, cantidad de canales, encapsulado, pinout, alimentación y aplicación. En referencias con sufijos como B, UB, SMD o MIL, el sufijo puede cambiar características o presentación, por lo que conviene compararlo con el componente original.
