- TEMPORIZADOR PROGRAMABLE CIRCUITO [CD4536] TEMPORIZADOR PROGRAMABLE CIRCUITO

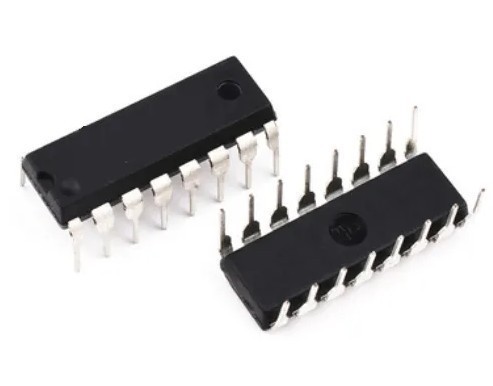

TEMPORIZADOR PROGRAMABLE CIRCUITO
[CD4536] TEMPORIZADOR PROGRAMABLE CIRCUITO
https://electrofranko.com/shop/cd4536-temporizador-programable-circuito-400 https://electrofranko.com/web/image/product.template/400/image_1920?unique=66a6f5c
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
CD4536
CD4536 Temporizador Programable de 24 Etapas
Temporizador e inversor CMOS por ondulación de alta precisión con oscilador integrado
El CD4536 es un circuito integrado de la familia CMOS que funciona como un temporizador programable binario por ondulación de 24 etapas. Cuenta con un oscilador interno incorporado y una sección de selección lógica de 4 bits para programar el intervalo exacto de tiempo. Fabricado bajo estándares de alta tensión, garantiza un consumo de potencia mínimo y una óptima estabilidad en retardos industriales extendidos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VDD) | 3.0V - 15V |
| Frecuencia máxima de reloj | 3.0 MHz (Típico a 10V) |
| Corriente de salida (IO) | ±0.4 mA (Típico a 5V) |
| Consumo estático (IL) | 0.02 µA (Típico a 5V) |
| Estructura del divisor | Contador binario de 24 etapas seleccionables |
| Encapsulado estándar | DIP-16 / SOIC-16 |
Tabla de la Verdad (Modo Operativo)
| Reinicio (RESET) | Inhibición (INH CLK) | Salida Decodificada (OUT) | Estado Lógico |
|---|---|---|---|
| VRESET ≥ VIH | X (Cualquiera) | VOL (Reset a 0) | Entrada Inactiva |
| VRESET ≤ VIL | VINH ≥ VIH | Sin Cambio (Congelado) | Salida Habilitada |
| VRESET ≤ VIL | VINH ≤ VIL / Transición ↓ | Conteo Activo | Salida Habilitada |
| VRESET ≤ VIL | VINH ≤ VIL / Transición ↑ | Sin Cambio | Compuerta Inhibida |
Ventajas del CD4536
Rango de Temporización Masivo: Gracias a sus 24 etapas binarias internas, permite programar retardos de tiempo extremadamente largos con alta repetibilidad.
Oscilador Autónomo Flexible: Incorpora un bloque inversor que facilita la conexión directa de componentes externos RC o cristales de cuarzo para fijar el reloj base.
Programación por Hardware Lógico: Dispone de cuatro pines de selección (A, B, C, D) para elegir de manera binaria cuál etapa del contador activará la salida principal.
Bajo Consumo de Reposo CMOS: La disipación de corriente estática es prácticamente nula, lo que maximiza la eficiencia en cronómetros de larga duración por batería.
