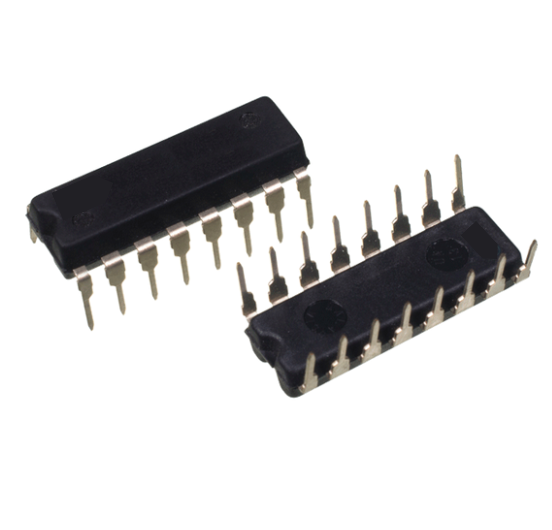

CD4518 Contador Dual UP CMOS Circuito

S/ 3.00 3.0 PEN S/ 3.00

S/ 3.00

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: CD4518

Contador BCD Síncrono Dual - CD4518

El CD4518 es un circuito integrado CMOS que contiene dos contadores BCD (Decimal Codificado en Binario) síncronos e idénticos de 4 bits. Cada contador puede ser controlado independientemente a través de una entrada de reloj (CLOCK) y una de habilitación (ENABLE). La naturaleza síncrona asegura que todas las salidas cambien al mismo tiempo, evitando los retardos de los contadores "ripple". Es el compañero perfecto del decodificador CD4511 para construir contadores de múltiples dígitos, divisores de frecuencia y controladores de secuencias en una amplia gama de aplicaciones de instrumentación y control digital.

Especificaciones Técnicas

Tipo de dispositivo	Contador BCD síncrono dual
Familia lógica	CMOS Serie 4000
Voltaje de alimentación (VDD)	3 V a 18 V
Número de contadores	2 (independientes)
Rango de conteo	0 a 9 (BCD) por contador
Tipo de contador	Síncrono
Frecuencia máxima de reloj	6 MHz típico @ 10V
Número de pines	16 (DIP-16)
Entradas de control	Clock, Enable, Reset por contador
Encapsulado disponible	DIP-16, SOIC-16
Rango de temperatura de operación	-55 °C a 125 °C (industrial)
Capacidad de cascada	Fácilmente conectable para contadores de múltiples dígitos
Corriente de reposo típica	20 nA @ 5V

Usos Comunes del CD4518

• Contadores de eventos multidígito: Conexión en cascada para contar personas, objetos, etc., mostrando el resultado en displays.
• Relojes digitales y cronómetros: Generación de la lógica de conteo para segundos, minutos y horas.
• Divisores de frecuencia por 10: Cada contador puede ser usado como un divisor de frecuencia de década.
• Controladores de secuencias: Generación de secuencias de control basadas en un número de pulsos de reloj.
• Instrumentación digital: Base para frecuencímetros, odómetros y otros instrumentos de medida.
• Generación de direcciones: Creación de una secuencia de direcciones para acceder a una memoria o periférico.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del CD4518 con sus características clave.

Descargue su Datasheet (PDF)
