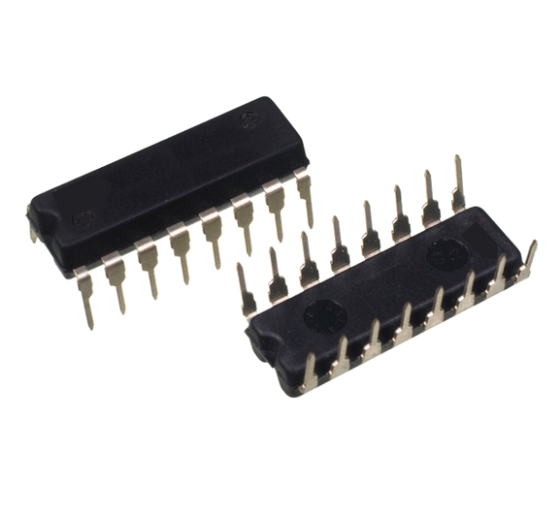

CD4518 Contador Dual UP CMOS Circuito
[CD4518] CD4518 Contador Dual UP CMOS Circuito
Referencia Interna:
CD4518
CD4518 — Contador BCD CMOS dual ascendente
CD4518 es un contador bcd cmos dual ascendente de la familia CMOS CD4000. Integra 2 contadores bcd de 4 bits y trabaja con 3–18 V. Su función específica es conteo decimal dual, por lo que resulta útil en diseño, prototipado y reparación de circuitos electrónicos.
CD4518 es un contador bcd cmos dual ascendente de la familia CMOS CD4000. Integra 2 contadores bcd de 4 bits y trabaja con 3–18 V. Su función específica es conteo decimal dual, por lo que resulta útil en diseño, prototipado y reparación de circuitos electrónicos.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Modelo | CD4518 |
| Tipo | Contador BCD CMOS dual ascendente |
| Canales / estructura | 2 contadores BCD de 4 bits |
| Entradas | CLOCK y RESET por contador |
| Alimentación | 3–18 V |
| Encapsulado | DIP-16 / SOIC-16 / TSSOP-16 |
| Temperatura de operación | −55 a 125 °C |
| Salida / característica | 2 × BCD Q0–Q3 |
| Características adicionales | Valor |
|---|---|
| Tipo | Contador BCD dual ascendente |
| Canales | 2 |
| Resolución | 4 bits BCD por canal |
| Reloj | Independiente por contador |
| Reset | Independiente por contador |
| Salidas | Q0–Q3 por canal |
| Alimentación | 3–18 V |
| Aplicaciones | Conteo decimal y divisores |
Usos Comunes
Lógica digital: El CD4518 puede utilizarse para implementar la función de conteo decimal dual sin construir la etapa a partir de múltiples compuertas discretas. Es práctico en prototipos, placas educativas y reparación de equipos.
Automatización: Su función resulta útil en sistemas de control donde se requiere conteo decimal dual, especialmente cuando se necesita una solución CMOS con amplio rango de alimentación.
Reparación electrónica: Es una referencia adecuada para sustituir un integrado equivalente cuando coinciden función, pinout, alimentación y encapsulado. Antes de reemplazarlo conviene comprobar la referencia completa y la versión comercial.
Prototipos: Puede incorporarse en protoboard o PCB para desarrollar circuitos de conteo decimal dual. La familia CD4000 permite trabajar con distintas tensiones de alimentación, facilitando su integración con diferentes etapas lógicas.
Antes de conectar el integrado, identifica correctamente VDD, VSS, entradas, salidas y terminales de control. El pinout puede variar cuando cambia el encapsulado o la variante del componente.
Esquemas y conexiones
Preguntas frecuentes enfocadas en selección, compatibilidad, montaje y uso práctico del componente.
1. ¿Qué función cumple el CD4518?
El CD4518 es un contador bcd cmos dual ascendente de la familia CMOS CD4000. Integra 2 contadores bcd de 4 bits y está diseñado específicamente para conteo decimal dual. Es importante no confundirlo con otras referencias CD40XX de función parecida pero con distinto número de entradas o pinout.
2. ¿Cuál es su tensión de alimentación?
Esta referencia trabaja con un rango de alimentación de 3–18 V. La tensión elegida afecta los niveles lógicos, la velocidad y la capacidad de salida. No debe superarse el máximo indicado ni aplicarse una tensión fuera del rango durante la operación normal.
3. ¿Cuántos pines tiene?
El dispositivo utiliza 16 pines en la presentación indicada en esta ficha. Sin embargo, el encapsulado exacto puede variar entre versiones DIP, SOIC, TSSOP u otras. Antes de soldar, verifica siempre el sufijo y el diagrama de terminales.
4. ¿Qué tipo de salida utiliza?
La salida indicada para esta referencia es 2 × BCD Q0–Q3. En una familia CMOS, la corriente de salida disponible depende de VDD y de las condiciones térmicas. No debe asumirse que una salida lógica puede alimentar directamente una carga de potencia.
5. ¿Puedo reemplazarlo por otro CD40XX parecido?
No automáticamente. Dos integrados pueden pertenecer a la misma familia y tener la misma cantidad de pines, pero realizar funciones diferentes. Antes de sustituirlo deben coincidir función lógica, cantidad de entradas, pinout, alimentación y características eléctricas relevantes.
6. ¿Sirve para trabajar con 5 V?
Sí. El rango indicado de 3–18 V incluye 5 V, por lo que puede utilizarse en sistemas de lógica de 5 V. Aun así, deben revisarse las características de entrada y salida cuando se conecte con otras familias lógicas.
7. ¿Se puede usar en protoboard?
Si la versión disponible utiliza encapsulado DIP, puede montarse directamente en una protoboard convencional. Las versiones SOIC o TSSOP son SMD y requieren una PCB, adaptador o módulo de conversión para realizar pruebas en protoboard.
8. ¿Para qué sirve en una reparación?
Puede reemplazar el mismo circuito integrado cuando la referencia, función, encapsulado y características eléctricas son compatibles. Es especialmente útil en equipos digitales antiguos, temporizadores, contadores, fuentes, controles y circuitos de lógica CMOS.
9. ¿Cómo puedo comprobar si está dañado?
En una compuerta lógica se pueden verificar alimentación, niveles de entrada y respuesta de salida. En contadores o flip-flops también deben comprobarse reloj y reset. Un multímetro puede detectar cortocircuitos evidentes, pero una prueba funcional es más concluyente.
10. ¿Qué debo revisar antes de comprarlo?
Comprueba el código completo, función, número de entradas, cantidad de canales, encapsulado, pinout, alimentación y aplicación. En referencias con sufijos como B, UB, SMD o MIL, el sufijo puede cambiar características o presentación, por lo que conviene compararlo con el componente original.
