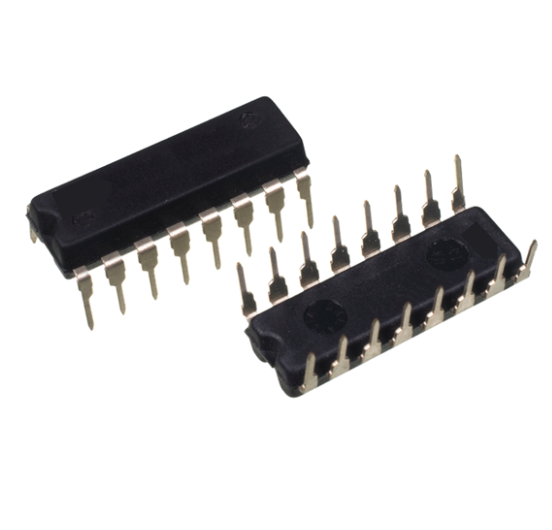

CD4511 CMOS Latch Decodificador Driver Encapsulado DIP-16
[CD4511] CD4511 CMOS Latch Decodificador Driver Encapsulado DIP-16
Referencia Interna:
CD4511
CD4511 — Decodificador/driver BCD a 7 segmentos con latch
CD4511 es un decodificador/driver bcd a 7 segmentos con latch de la familia CMOS CD4000. Integra 1 driver y trabaja con 3–18 V. Su función específica es control directo de displays de 7 segmentos de cátodo común, por lo que resulta útil en diseño, prototipado y reparación de circuitos electrónicos.
CD4511 es un decodificador/driver bcd a 7 segmentos con latch de la familia CMOS CD4000. Integra 1 driver y trabaja con 3–18 V. Su función específica es control directo de displays de 7 segmentos de cátodo común, por lo que resulta útil en diseño, prototipado y reparación de circuitos electrónicos.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Modelo | CD4511 |
| Tipo | Decodificador/driver BCD a 7 segmentos con latch |
| Canales / estructura | 1 driver |
| Entradas | 4 BCD + control |
| Alimentación | 3–18 V |
| Encapsulado | DIP-16 / SOIC-16 / TSSOP-16 |
| Temperatura de operación | −55 a 125 °C |
| Salida / característica | 7 segmentos, source hasta 25 mA |
| Características adicionales | Valor |
|---|---|
| Entrada | BCD de 4 bits |
| Salidas | 7 segmentos a–g |
| Latch | Almacena el código BCD |
| Lamp Test | Entrada LT |
| Blanking | Entrada BL |
| Latch Enable | Entrada LE |
| Corriente de source | Hasta 25 mA |
| Display recomendado | Cátodo común |
Usos Comunes
Displays de 7 segmentos: Convierte un código BCD de cuatro bits en las siete señales necesarias para controlar un display de cátodo común.
Contadores: Puede combinarse con contadores BCD como CD4518 para crear indicadores numéricos de una o varias cifras.
Paneles de control: Resulta útil en equipos donde se necesita mostrar valores decimales sin utilizar un microcontrolador.
Instrumentación: Permite construir indicadores numéricos de frecuencia, conteo, temporización y variables medidas mediante circuitería lógica.
Antes de conectar el integrado, identifica correctamente VDD, VSS, entradas, salidas y terminales de control. El pinout puede variar cuando cambia el encapsulado o la variante del componente.
Esquemas y conexiones
Preguntas frecuentes enfocadas en selección, compatibilidad, montaje y uso práctico del componente.
1. ¿Qué hace el CD4511?
El CD4511 es un decodificador/latch/driver BCD a 7 segmentos. Recibe cuatro bits BCD, almacena el dato mediante latch y controla las siete salidas del display. Incluye además Lamp Test y Blanking, y puede entregar hasta 25 mA de source según TI.
2. ¿Cuál es su tensión de alimentación?
Esta referencia trabaja con un rango de alimentación de 3–18 V. La tensión elegida afecta los niveles lógicos, la velocidad y la capacidad de salida. No debe superarse el máximo indicado ni aplicarse una tensión fuera del rango durante la operación normal.
3. ¿Cuántos pines tiene?
El dispositivo utiliza 16 pines en la presentación indicada en esta ficha. Sin embargo, el encapsulado exacto puede variar entre versiones DIP, SOIC, TSSOP u otras. Antes de soldar, verifica siempre el sufijo y el diagrama de terminales.
4. ¿Qué tipo de salida utiliza?
La salida indicada para esta referencia es 7 segmentos, source hasta 25 mA. En una familia CMOS, la corriente de salida disponible depende de VDD y de las condiciones térmicas. No debe asumirse que una salida lógica puede alimentar directamente una carga de potencia.
5. ¿Puedo reemplazarlo por otro CD40XX parecido?
No automáticamente. Dos integrados pueden pertenecer a la misma familia y tener la misma cantidad de pines, pero realizar funciones diferentes. Antes de sustituirlo deben coincidir función lógica, cantidad de entradas, pinout, alimentación y características eléctricas relevantes.
6. ¿Sirve para trabajar con 5 V?
Sí. El rango indicado de 3–18 V incluye 5 V, por lo que puede utilizarse en sistemas de lógica de 5 V. Aun así, deben revisarse las características de entrada y salida cuando se conecte con otras familias lógicas.
7. ¿Se puede usar en protoboard?
Si la versión disponible utiliza encapsulado DIP, puede montarse directamente en una protoboard convencional. Las versiones SOIC o TSSOP son SMD y requieren una PCB, adaptador o módulo de conversión para realizar pruebas en protoboard.
8. ¿Para qué sirve en una reparación?
Puede reemplazar el mismo circuito integrado cuando la referencia, función, encapsulado y características eléctricas son compatibles. Es especialmente útil en equipos digitales antiguos, temporizadores, contadores, fuentes, controles y circuitos de lógica CMOS.
9. ¿Cómo puedo comprobar si está dañado?
En una compuerta lógica se pueden verificar alimentación, niveles de entrada y respuesta de salida. En contadores o flip-flops también deben comprobarse reloj y reset. Un multímetro puede detectar cortocircuitos evidentes, pero una prueba funcional es más concluyente.
10. ¿Qué debo revisar antes de comprarlo?
Comprueba el código completo, función, número de entradas, cantidad de canales, encapsulado, pinout, alimentación y aplicación. En referencias con sufijos como B, UB, SMD o MIL, el sufijo puede cambiar características o presentación, por lo que conviene compararlo con el componente original.
