- CD4081 And de Dos Entradas * Cuatro [CD4081] CD4081 And de Dos Entradas * Cuatro

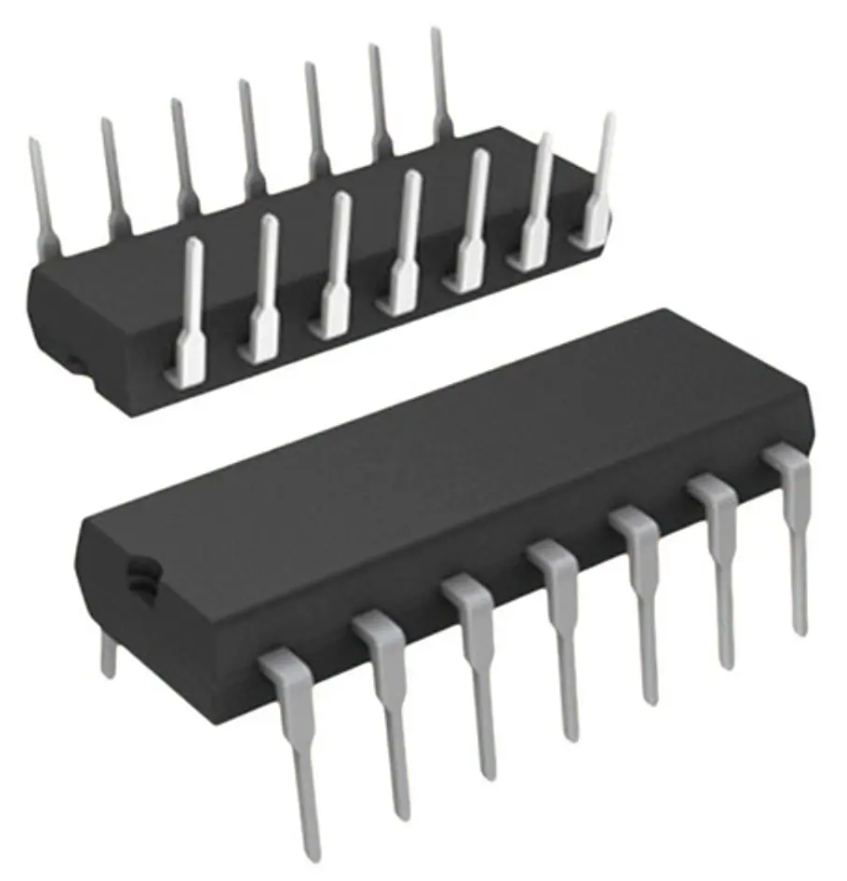

CD4081 And de Dos Entradas * Cuatro
[CD4081] CD4081 And de Dos Entradas * Cuatro
https://electrofranko.com/shop/cd4081-cd4081-and-de-dos-entradas-cuatro-398 https://electrofranko.com/web/image/product.template/398/image_1920?unique=0862e4f
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
CD4081
CD4081 Cuádruple Compuerta AND de 2 Entradas
Cuatro compuertas de producto lógico CMOS de amplio rango de voltaje de alimentación
El CD4081 es un circuito integrado de la mítica familia CMOS que contiene cuatro compuertas AND independientes de dos entradas cada una. Este componente realiza la función del producto lógico binario, entregando un nivel alto en su salida únicamente cuando ambas entradas se encuentran activas en nivel alto. Diseñado para soportar altas tensiones, garantiza un consumo de potencia mínimo y una excelente inmunidad al ruido.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VDD) | 3.0V - 15V |
| Tiempo de propagación (tpd) | 50 ns (Típico a 10V) |
| Corriente de salida (IO) | ±0.4 mA (Típico a 5V) |
| Consumo estático (IL) | 0.01 µA (Típico a 5V) |
| Estructura interna | 4 compuertas AND (2 entradas c/u) |
| Encapsulado estándar | DIP-14 / SOIC-14 |
Tabla de la Verdad (Modo Operativo)
| Entrada A | Entrada B | Salida Y | Estado Lógico |
|---|---|---|---|
| VA ≤ VIL | VB ≤ VIL | VOL (Bajo) | Entrada Inactiva |
| VA ≤ VIL | VB ≥ VIH | VOL (Bajo) | Salida Habilitada |
| VA ≥ VIH | VB ≤ VIL | VOL (Bajo) | Salida Habilitada |
| VA ≥ VIH | VB ≥ VIH | VOH (Alto) | Compuerta Inhibida |
Ventajas del CD4081
Función Producto Nativa: Ejecuta de manera directa la intersección lógica binaria (AND), agilizando el diseño de sistemas de seguridad y condiciones de habilitación obligatorias.
Soporte de Alta Tensión: Puede operar de manera completamente segura con fuentes de alimentación de hasta 15V, haciéndolo ideal para entornos industriales con ruido eléctrico.
Consumo Estático Mínimo: Al basarse en la arquitectura clásica de silicio CMOS, el consumo de corriente en estado de reposo se reduce a niveles prácticamente insignificantes.
Inmunidad al Ruido Robusta: Presenta márgenes de ruido sumamente elevados (típicamente el 45% de VDD), garantizando conmutaciones estables bajo interferencias electromagnéticas.
Aplicaciones Recomendadas
