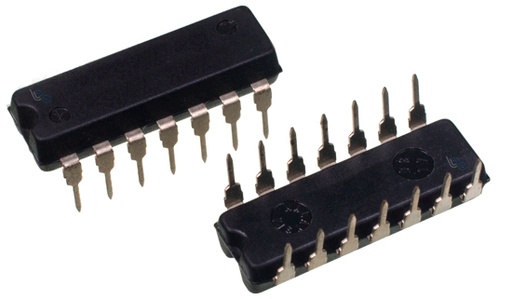

- CD4068 Nand de 8 Entradas [CD4068] CD4068 Nand de 8 Entradas
CD4068 Nand de 8 Entradas
[CD4068] CD4068 Nand de 8 Entradas
https://electrofranko.com/shop/cd4068-cd4068-nand-de-8-entradas-395 https://electrofranko.com/web/image/product.template/395/image_1920?unique=6c05e24
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
CD4068
CD4068 Compuerta NAND / AND de 8 Entradas
Compuerta lógica CMOS multifunción de alta tensión con salidas simultáneas directa e invertida
El CD4068 es un circuito integrado de la mítica familia CMOS que funciona como una compuerta lógica de ocho entradas con salidas simultáneas AND y NAND. Este dispositivo permite evaluar ocho variables lógicas concurrentes en una sola etapa, entregando estados complementarios sin requerir inversores externos. Fabricado para soportar altas tensiones, garantiza un consumo eléctrico mínimo y excelente inmunidad al ruido en sistemas digitales complejos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VDD) | 3.0V - 15V |
| Tiempo de propagación (tpd) | 75 ns (Típico a 10V) |
| Corriente de salida (IO) | ±0.4 mA (Típico a 5V) |
| Consumo estático (IL) | 0.01 µA (Típico a 5V) |
| Configuración lógica | 8 Entradas / Salidas AND (Pin 1) y NAND (Pin 13) |
| Encapsulado estándar | DIP-14 / SOIC-14 |
Tabla de la Verdad (Modo Operativo)
| Estado de las Entradas (A-H) | Salida AND | Salida NAND | Estado Lógico |
|---|---|---|---|
| Todas las Entradas VIN ≤ VIL | VOL (Bajo) | VOH (Alto) | Entrada Inactiva |
| Una o más Entradas VIN ≥ VIH (No Todas) | VOL (Bajo) | VOH (Alto) | Salida Habilitada |
| Siete Entradas VIN ≥ VIH y una VIN ≤ VIL | VOL (Bajo) | VOH (Alto) | Salida Habilitada |
| Todas las Entradas VIN ≥ VIH | VOH (Alto) | VOL (Bajo) | Compuerta Inhibida |
Ventajas del CD4068
Salidas Complementarias Nativas: Genera simultáneamente el producto lógico (AND) y su negación (NAND), eliminando la necesidad de incorporar inversores externos en el circuito impreso.
Alta Capacidad de Entrada: Permite evaluar de manera directa y concurrente hasta ocho líneas lógicas separadas, simplificando drásticamente el árbol de compuertas en diseños complejos.
Soporte Industrial de Alta Tensión: Capaz de operar de manera completamente estable con tensiones de alimentación de hasta 15V, asegurando márgenes amplios de inmunidad al ruido.
Mínimo Consumo Estático: Su arquitectura CMOS de bajo consumo disipa una potencia prácticamente nula en estado de reposo, optimizando el uso de energía en sistemas portátiles.
Aplicaciones Recomendadas
