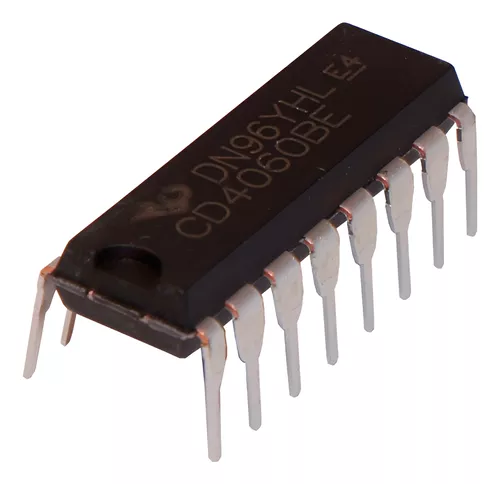

CD4060B CMOS Oscilador, Contador y Divisor Binario de 14 Estados DIP-16

S/ 2.00 2.0 PEN S/ 2.00

S/ 2.00

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: CD4060B

Contador/Divisor Binario de 14 Etapas con Oscilador - CD4060B

El CD4060B es un circuito integrado multifuncional de la familia CMOS que combina un contador binario de 14 etapas (ripple-carry) con una sección de oscilador integrada. Esta combinación permite generar una base de tiempo precisa utilizando solo componentes RC externos o un cristal de cuarzo, y luego dividir esa frecuencia en múltiples salidas binarias. Con salidas que van desde Q4 hasta Q14 (excluyendo Q11), puede lograr divisiones de frecuencia masivas, lo que lo hace ideal para temporizadores de largo plazo, generadores de reloj y aplicaciones de control de tiempo en sistemas de bajo consumo.

Especificaciones Técnicas

Tipo de dispositivo	Contador de 14 etapas con oscilador
Familia lógica	CMOS Serie 4000
Voltaje de alimentación (VDD)	3 V a 18 V
Funcionalidad dual	Oscilador integrado y contador binario
Número de etapas	14
División máxima de frecuencia	2^14 (16384)
Frecuencia máxima de reloj/oscilador	12 MHz típico @ 10V
Número de pines	16 (DIP-16)
Entradas de control	Reset, pines para componentes de oscilador
Salidas disponibles	Q4-Q10, Q12-Q14
Encapsulado disponible	DIP-16, SOIC-16, TSSOP-16
Rango de temperatura de operación	-55 °C a 125 °C (industrial)
Corriente de reposo típica	100 nA @ 5V

Usos Comunes del CD4060B

• Temporizadores de largo plazo: Creación de retardos de minutos u horas para sistemas de riego, incubadoras o procesos industriales.
• Generadores de base de tiempo: Producción de frecuencias estables (ej. 1 Hz a partir de un cristal de 32.768 kHz) para relojes.
• Divisores de frecuencia: Obtención de múltiples sub-frecuencias a partir de una única fuente de reloj.
• Generadores de tono: Creación de diferentes notas musicales o tonos de alerta al seleccionar distintas salidas del contador.
• Intermitentes (Flasher circuits): Control de luces intermitentes con periodos de encendido/apagado muy largos.
• Control de secuencias: Generación de señales de temporización para activar diferentes etapas de un proceso automatizado.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del CD4060B con sus características clave.

Descargue su Datasheet (PDF)
