- CD4051 Multiplexor de 8 Canales [CD4051] CD4051 Multiplexor de 8 Canales

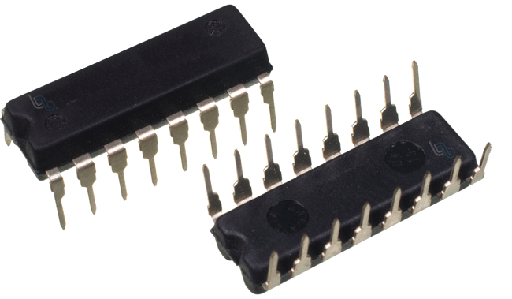

CD4051 Multiplexor de 8 Canales
[CD4051] CD4051 Multiplexor de 8 Canales
https://electrofranko.com/shop/cd4051-cd4051-multiplexor-de-8-canales-394 https://electrofranko.com/web/image/product.template/394/image_1920?unique=5956fcb
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
CD4051
CD4051 Multiplexor / Demultiplexor Analógico de 8 Canales
Selector analógico CMOS bidireccional controlado digitalmente con amplio rango de voltaje
El CD4051 es un circuito integrado de la mítica familia CMOS que funciona como un multiplexor/demultiplexor analógico de ocho canales independientes. Este dispositivo bidireccional permite conmutar señales analógicas o digitales mediante una dirección lógica de tres bits (A, B, C). Fabricado para soportar un rango operativo extendido, garantiza una baja resistencia en encendido y un consumo de potencia mínimo en sistemas.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VDD - VEE) | 3.0V - 20V (Rango Analógico Máximo) |
| Resistencia en encendido (RON) | 125 Ω (Típico a VDD-VEE = 15V) |
| Corriente máxima por canal | ±25 mA |
| Consumo estático (IL) | 0.04 µA (Típico a 5V) |
| Configuración de pines | 1 Canal Común a 8 Canales Individuales |
| Encapsulado estándar | DIP-16 / SOIC-16 |
Tabla de la Verdad (Modo Operativo)
| Inhibición (INH) | Dirección (C, B, A) | Canal Seleccionado | Estado de Conexión |
|---|---|---|---|
| VINH ≥ VIH | X X X (Cualquiera) | Ninguno | Entrada Inactiva (Aislamiento) |
| VINH ≤ VIL | 0 0 0 (Bajos) | Canal 0 | Salida Habilitada |
| VINH ≤ VIL | 0 1 1 (Binario 3) | Canal 3 | Salida Habilitada |
| VINH ≤ VIL | 1 1 1 (Altos) | Canal 7 | Compuerta Inhibida |
Ventajas del CD4051
Naturaleza Bidireccional Real: Al utilizar interruptores de transmisión CMOS internos, las señales pueden fluir indistintamente desde el canal común hacia las salidas o viceversa.
Manejo de Señales Analógicas: Soporta variaciones de tensión pico a pico que se extienden desde el valor negativo de VEE hasta el positivo de VDD, ideal para audio e instrumentación.
Ahorro Crítico de Pines lógicos: Permite la lectura o escritura secuencial de ocho líneas analógicas independientes empleando únicamente tres pines digitales de control.
Baja Resistencia de Encendido: Presenta una baja impedancia interna cuando un canal está activo, minimizando la atenuación y distorsión de las señales analógicas.
Aplicaciones Recomendadas
