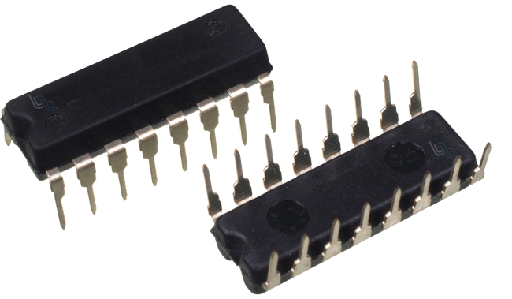

CD4051 — Multiplexor/demultiplexor analógico CMOS

CD4051 es un multiplexor/demultiplexor analógico cmos de la familia CMOS CD4000. Integra 1 canal 8:1 y trabaja con 3–20 V. Su función específica es selección de una de 8 señales, por lo que resulta útil en diseño, prototipado y reparación de circuitos electrónicos.

CD4051 es un multiplexor/demultiplexor analógico cmos de la familia CMOS CD4000. Integra 1 canal 8:1 y trabaja con 3–20 V. Su función específica es selección de una de 8 señales, por lo que resulta útil en diseño, prototipado y reparación de circuitos electrónicos.

Especificaciones técnicas

Características principalesValor
ModeloCD4051
TipoMultiplexor/demultiplexor analógico CMOS
Canales / estructura1 canal 8:1
Entradas8 señales analógicas/digitales
Alimentación3–20 V
EncapsuladoDIP-16 / SOIC-16 / TSSOP-16
Temperatura de operación−55 a 125 °C
Salida / característica1 entrada/salida común
Características adicionalesValor
ConfiguraciónMultiplexor/demultiplexor 8:1
Canales analógicos8 entradas/salidas seleccionables
Terminal común1 X
Selección3 entradas binarias A, B y C
InhibiciónEntrada INH
Ron típico≈125 Ω
Ancho de banda≈20 MHz
Alimentación3–20 V
Información técnica: Los datos se presentan específicamente para esta referencia CD40XX. En sustituciones, verifica siempre el sufijo del componente, encapsulado y pinout antes de realizar el montaje.

Usos Comunes

Selección de señales: Permite seleccionar una de ocho señales analógicas o digitales y conectarla a un terminal común mediante tres líneas de selección.

Adquisición analógica: Puede utilizarse para ampliar un ADC con múltiples sensores, seleccionando cada señal de forma secuencial antes de realizar la conversión.

Multiplexación digital: También puede conmutar señales digitales cuando la tensión y frecuencia de la aplicación están dentro de sus límites eléctricos.

Instrumentación: Es útil para seleccionar canales de medición, entradas de sensores y señales de prueba en equipos electrónicos.

Antes de conectar el integrado, identifica correctamente VDD, VSS, entradas, salidas y terminales de control. El pinout puede variar cuando cambia el encapsulado o la variante del componente.

Esquemas y conexiones

Importante: No alimentes el integrado sin verificar VDD/VSS y no dejes entradas CMOS sin una condición lógica definida cuando la aplicación pueda verse afectada por ruido.

Preguntas frecuentes enfocadas en selección, compatibilidad, montaje y uso práctico del componente.

1. ¿Qué hace el CD4051?

El CD4051 es un multiplexor/demultiplexor analógico 8:1. Permite seleccionar una de ocho señales mediante tres entradas de dirección y conectarla al terminal común. Es especialmente útil para multiplexar sensores o entradas analógicas antes de un ADC.

2. ¿Cuál es su tensión de alimentación?

Esta referencia trabaja con un rango de alimentación de 3–20 V. La tensión elegida afecta los niveles lógicos, la velocidad y la capacidad de salida. No debe superarse el máximo indicado ni aplicarse una tensión fuera del rango durante la operación normal.

3. ¿Cuántos pines tiene?

El dispositivo utiliza 16 pines en la presentación indicada en esta ficha. Sin embargo, el encapsulado exacto puede variar entre versiones DIP, SOIC, TSSOP u otras. Antes de soldar, verifica siempre el sufijo y el diagrama de terminales.

4. ¿Qué tipo de salida utiliza?

La salida indicada para esta referencia es 1 entrada/salida común. En una familia CMOS, la corriente de salida disponible depende de VDD y de las condiciones térmicas. No debe asumirse que una salida lógica puede alimentar directamente una carga de potencia.

5. ¿Puedo reemplazarlo por otro CD40XX parecido?

No automáticamente. Dos integrados pueden pertenecer a la misma familia y tener la misma cantidad de pines, pero realizar funciones diferentes. Antes de sustituirlo deben coincidir función lógica, cantidad de entradas, pinout, alimentación y características eléctricas relevantes.

6. ¿Sirve para trabajar con 5 V?

Sí. El rango indicado de 3–20 V incluye 5 V, por lo que puede utilizarse en sistemas de lógica de 5 V. Aun así, deben revisarse las características de entrada y salida cuando se conecte con otras familias lógicas.

7. ¿Se puede usar en protoboard?

Si la versión disponible utiliza encapsulado DIP, puede montarse directamente en una protoboard convencional. Las versiones SOIC o TSSOP son SMD y requieren una PCB, adaptador o módulo de conversión para realizar pruebas en protoboard.

8. ¿Para qué sirve en una reparación?

Puede reemplazar el mismo circuito integrado cuando la referencia, función, encapsulado y características eléctricas son compatibles. Es especialmente útil en equipos digitales antiguos, temporizadores, contadores, fuentes, controles y circuitos de lógica CMOS.

9. ¿Cómo puedo comprobar si está dañado?

En una compuerta lógica se pueden verificar alimentación, niveles de entrada y respuesta de salida. En contadores o flip-flops también deben comprobarse reloj y reset. Un multímetro puede detectar cortocircuitos evidentes, pero una prueba funcional es más concluyente.

10. ¿Qué debo revisar antes de comprarlo?

Comprueba el código completo, función, número de entradas, cantidad de canales, encapsulado, pinout, alimentación y aplicación. En referencias con sufijos como B, UB, SMD o MIL, el sufijo puede cambiar características o presentación, por lo que conviene compararlo con el componente original.
