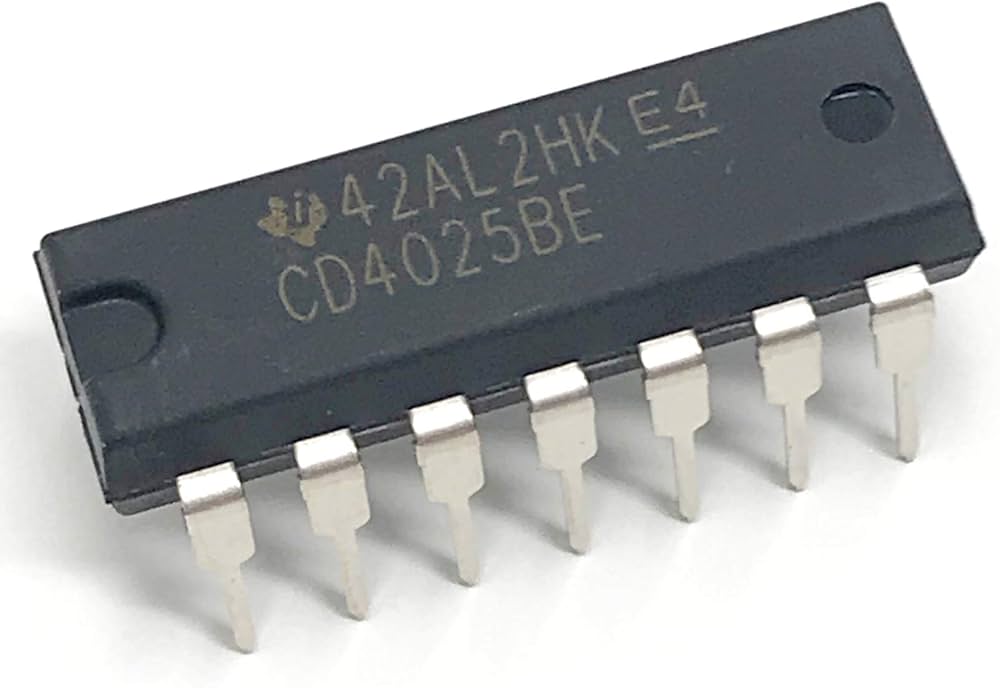

- CD4025BE Compuerta NOR Triple de 3 Entradas encapsulado DIP-14 [CD4025BE] CD4025BE Compuerta NOR Triple de 3 Entradas encapsulado DIP-14
CD4025BE Compuerta NOR Triple de 3 Entradas encapsulado DIP-14
[CD4025BE] CD4025BE Compuerta NOR Triple de 3 Entradas encapsulado DIP-14
https://electrofranko.com/shop/cd4025be-cd4025be-compuerta-nor-triple-de-3-entradas-encapsulado-dip-14-55208 https://electrofranko.com/web/image/product.template/55208/image_1920?unique=8627745
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
CD4025BE
CD4025BE Triple Compuerta NOR de 3 Entradas
Tres compuertas independientes de negación de suma lógica CMOS de alta tensión en encapsulado DIP
El CD4025BE es un circuito integrado de la familia CMOS tradicional que aloja tres compuertas NOR independientes de tres entradas cada una. Este componente realiza la suma lógica binaria negada, ofreciendo una salida en estado alto únicamente si todas sus entradas se encuentran inactivas. Fabricado bajo estándares de alta tensión, garantiza un consumo eléctrico mínimo y gran inmunidad al ruido en sistemas digitales de control.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VDD) | 3.0V - 15V |
| Tiempo de propagación (tpd) | 60 ns (Típico a 10V) |
| Corriente de salida (IO) | ±0.4 mA (Típico a 5V) |
| Consumo estático (IL) | 0.01 µA (Típico a 5V) |
| Estructura interna | 3 compuertas (3 entradas c/u) |
| Formato de empaque (BE) | DIP-14 (Montaje por orificio) |
Tabla de la Verdad (Modo Operativo)
| Entradas (A, B) | Entrada C | Salida Y | Estado Lógico |
|---|---|---|---|
| VA ≤ VIL , VB ≤ VIL | VC ≤ VIL | VOH (Alto) | Entrada Inactiva |
| VA ≥ VIH / X | Cualquiera | VOL (Bajo) | Salida Habilitada |
| X / VB ≥ VIH | Cualquiera | VOL (Bajo) | Salida Habilitada |
| X / X | VC ≥ VIH | VOL (Bajo) | Compuerta Inhibida |
Ventajas del CD4025BE
Estructura Triple Independiente: Incorpora tres compuertas NOR completas en un solo circuito integrado, optimizando el espacio físico y el ruteo de señales básicas combinacionales.
Entradas Extendidas de 3 Canales: Permite evaluar tres variables lógicas simultáneamente por compuerta, agilizando la decodificación de estados sin añadir chips intermedios.
Soporte de Alta Tensión Industrial: Funciona de forma robusta con alimentaciones de hasta 15V, asegurando márgenes de inmunidad al ruido muy elevados en entornos ruidosos.
Consumo Energético Prácticamente Nulo: Su tecnología CMOS clásica reduce las corrientes de fuga estáticas a niveles ínfimos, maximizando la vida útil de baterías.
Aplicaciones Recomendadas
