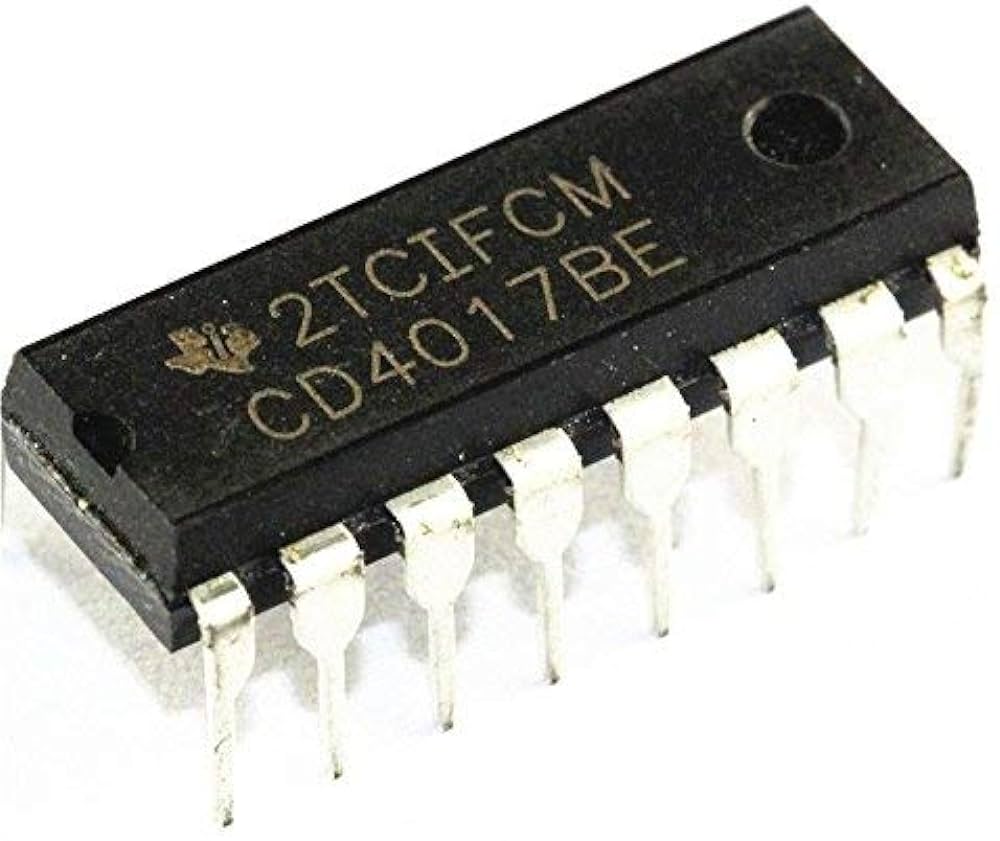

- CD4017 Divisor/Contador de Cada DIP 16 Circuito [CD4017] CD4017 Divisor/Contador de Cada DIP 16 Circuito
CD4017 Divisor/Contador de Cada DIP 16 Circuito
[CD4017] CD4017 Divisor/Contador de Cada DIP 16 Circuito
https://electrofranko.com/shop/cd4017-cd4017-divisor-contador-de-cada-dip-16-circuito-386 https://electrofranko.com/web/image/product.template/386/image_1920?unique=3b44115
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
CD4017
CD4017 Contador / Divisor de Décadas Johnson
Contador CMOS de 10 salidas decodificadas con amplio rango de voltaje
El CD4017 es un circuito integrado de la célebre familia CMOS que funciona como un contador de décadas Johnson con diez salidas decodificadas independientes. Avanza secuencialmente una posición con cada flanco ascendente de reloj, activando consecutivamente sus terminales físicas desde Q0 hasta Q9. Diseñado con lógica de alta estabilidad, garantiza un consumo de potencia mínimo en secuenciadores y divisores de frecuencia.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VDD) | 3.0V - 15V |
| Frecuencia de reloj (fmax) | 5.5 MHz (Típico a 10V) |
| Corriente de salida (IO) | ±0.4 mA (Típico a 5V) |
| Consumo estático (IL) | 0.01 µA (Típico a 5V) |
| Estructura interna | Contador de 5 etapas Johnson |
| Encapsulado estándar | DIP-16 / SOIC-16 |
Tabla de la Verdad (Modo Operativo)
| Entradas (CLK / /CE) | Control (RESET) | Salidas (Q0-Q9) | Estado Lógico |
|---|---|---|---|
| Cualquiera / Cualquiera | VR ≥ VIH | VOL (Q1-Q9) | Entrada Inactiva (Q0=Alto) |
| Cualquiera / VCE ≥ VIH | VR ≤ VIL | Sin Cambio | Salida Habilitada (Inhibida) |
| Transición ↑ / VCE ≤ VIL | VR ≤ VIL | Secuencial (Qn+1) | Salida Habilitada (Avance) |
| Transición ↓ / Cualquiera | VR ≤ VIL | Sin Cambio | Compuerta Inhibida |
Ventajas del CD4017
Amplio Rango de Voltaje: Capaz de operar de manera completamente estable entre 3V y 15V, adaptándose a entornos industriales y comerciales sin reguladores intermedios.
Salidas Totalmente Decodificadas: Ofrece diez terminales físicas directas que se activan de uno en uno, eliminando la necesidad de decodificadores binarios externos.
Consumo de Energía Ínfimo: Su arquitectura CMOS clásica disipa una potencia casi nula en estado estático, maximizando la eficiencia en sistemas a batería.
Salida de Acarreo (Carry Out): Incluye un pin dedicado que completa un ciclo por cada diez pulsos de reloj, ideal para conectar múltiples contadores en cascada.
Aplicaciones Recomendadas
