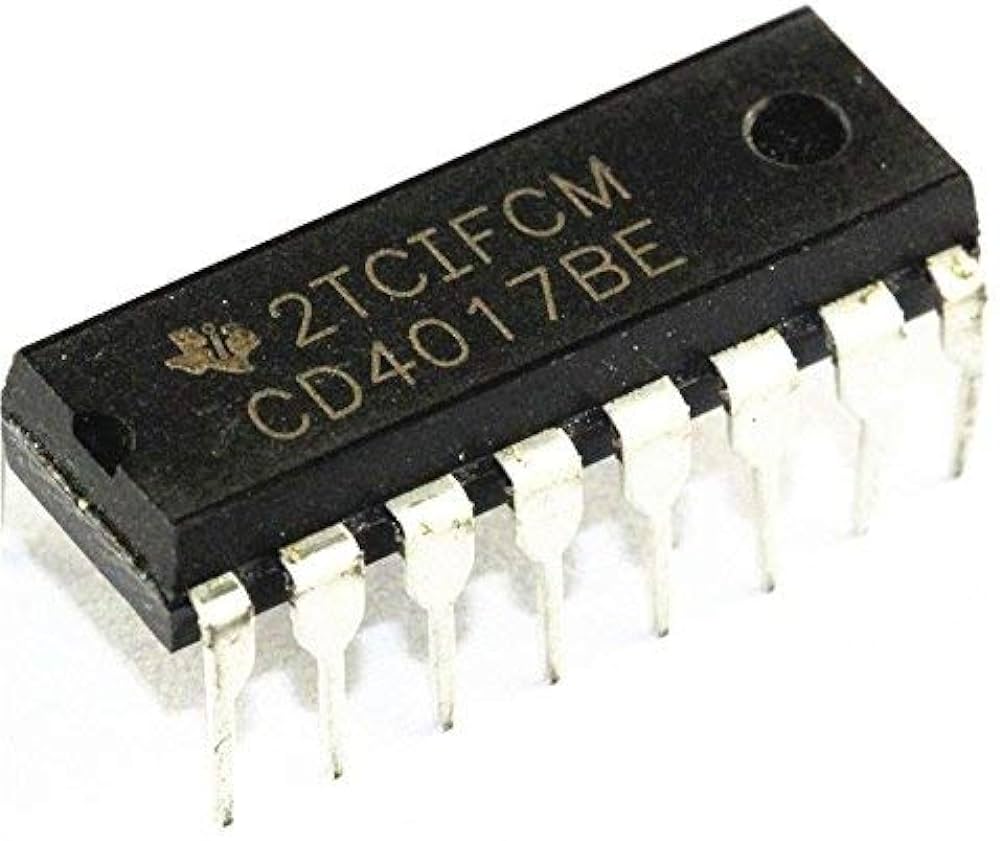

CD4017 Divisor/Contador de Cada DIP 16 Circuito

S/ 1.50 1.5 PEN S/ 1.50

S/ 1.50

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: CD4017

Contador/Divisor de Década con 10 Salidas - CD4017

El CD4017 es un popular contador Johnson de 5 etapas que incluye 10 salidas decodificadas. Por cada pulso de reloj, la salida activa avanza a la siguiente posición en secuencia (del 0 al 9), lo que lo hace extremadamente útil para secuenciadores, divisores de frecuencia por cualquier número hasta 10, y controladores de displays. Dispone de entradas de habilitación de reloj (Clock Inhibit) y Reset para un control total sobre la operación de conteo. Su simplicidad de uso y salidas directas lo convierten en un componente clave para proyectos de luces secuenciales, control de motores paso a paso y temporización de eventos.

Especificaciones Técnicas

Tipo de dispositivo	Contador de década con 10 salidas decodificadas
Familia lógica	CMOS Serie 4000
Voltaje de alimentación (VDD)	3 V a 18 V
Número de salidas	10 (una activa a la vez)
Tipo de contador	Johnson de 5 etapas
Frecuencia máxima de reloj	5.5 MHz típico @ 10V
Número de pines	16 (DIP-16)
Entradas de control	Clock, Reset, Clock Inhibit (Enable)
Salida de acarreo (Carry Out)	Para conectar contadores en cascada
Encapsulado disponible	DIP-16, SOIC-16, TSSOP-16
Rango de temperatura de operación	-55 °C a 125 °C (industrial)
Corriente de salida (Source/Sink)	±1 mA típico @ 10V
Corriente de reposo típica	20 nA @ 5V

Usos Comunes del CD4017

• Secuenciadores de luces LED: Creación de efectos de "luz móvil", "coche fantástico" y otros patrones visuales.
• Divisores de frecuencia programables: Obtención de una señal de reloj dividida por cualquier número entero de 2 a 10.
• Generadores de formas de onda y control de motores: Creación de secuencias de pulsos para controlar motores paso a paso o generar señales de control.
• Temporizadores y alarmas secuenciales: Activación de eventos en un orden específico y con un retardo basado en el reloj.
• Lógica de juegos electrónicos: Control de turnos o eventos en juegos simples, como un dado electrónico.
• Multiplexación de displays: Selección secuencial de displays de 7 segmentos en un sistema multiplexado.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del CD4017 con sus características clave.

Descargue su Datasheet (PDF)
