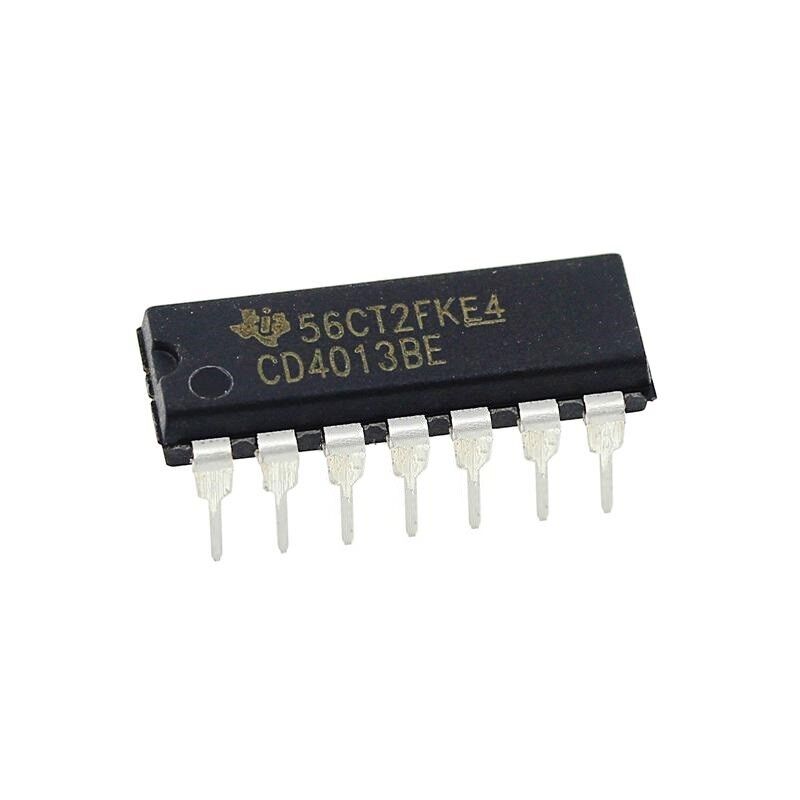

CD4013 Flip Flop Dual con Set y Reset DIP14 Circuito
[CD4013] CD4013 Flip Flop Dual con Set y Reset DIP14 Circuito
https://electrofranko.com/shop/cd4013-cd4013-flip-flop-dual-con-set-y-reset-dip14-circuito-2378 https://electrofranko.com/web/image/product.template/2378/image_1920?unique=25edd60
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
CD4013
CD4013 Doble Flip-Flop Tipo D con Set y Reset
Dos biestables independientes disparados por flanco positivo y amplio rango de voltaje
El CD4013 es un circuito integrado de la célebre familia CMOS que contiene dos flip-flops tipo D independientes con controles asíncronos de ajuste y restablecimiento. Este dispositivo captura el dato de la entrada en el flanco ascendente del reloj, transfiriéndolo directamente a las salidas complementarias. Fabricado con tecnología de alta estabilidad, garantiza un consumo de potencia mínimo en aplicaciones secuenciales lógicas.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VDD) | 3.0V - 15V |
| Tiempo de propagación (tpd) | 40 ns (Típico a 10V) |
| Corriente de salida (IO) | ±0.4 mA (Típico a 5V) |
| Consumo estático (IL) | 0.01 µA (Típico a 5V) |
| Estructura interna | 2 Flip-flops Tipo D independientes |
| Encapsulado estándar | DIP-14 / SOIC-14 |
Tabla de la Verdad (Modo Operativo)
| Entradas (D / CLK) | Control (SET / RESET) | Salida Q | Estado Lógico |
|---|---|---|---|
| VD ≤ VIL / Transición ↑ | VS ≤ VIL , VR ≤ VIL | VOL (Bajo) | Entrada Inactiva |
| VD ≥ VIH / Transición ↑ | VS ≤ VIL , VR ≤ VIL | VOH (Alto) | Salida Habilitada |
| Cualquiera / Cualquiera | VS ≤ VIL , VR ≥ VIH | VOL (Bajo) | Salida Habilitada |
| Cualquiera / Cualquiera | VS ≥ VIH , VR ≤ VIL | VOH (Alto) | Compuerta Inhibida |
Ventajas del CD4013
Amplio Rango de Voltaje: Capaz de operar de manera completamente estable entre 3V y 15V, adaptándose a entornos industriales y automotrices de mayor voltaje.
Controles Asíncronos Directos: Sus pines de Set y Reset actúan de forma inmediata sin depender de la señal de reloj, garantizando una interrupción segura y prioridad de control.
Consumo de Energía Ínfimo: Su arquitectura CMOS clásica disipa una potencia casi nula en estado estático, maximizando la eficiencia en circuitos portátiles y de batería.
Doble Canal Aislado: Aloja dos flip-flops completamente independientes en un solo empaque compacto, duplicando la densidad de almacenamiento lógico y simplificando el diseño.
Aplicaciones Recomendadas
