CD4011-SMD

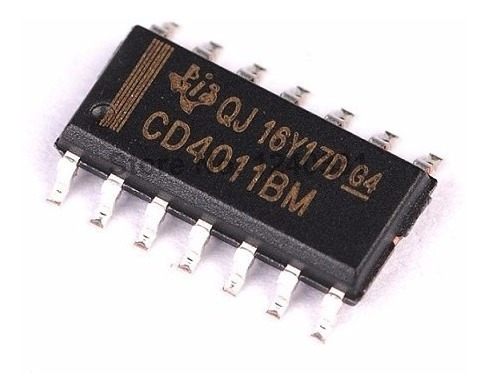

CD4011 Cuádruple Compuerta NAND de 2 Entradas SMD
Cuatro compuertas de negación del producto lógico CMOS de amplio rango de voltaje en montaje superficial
El CD4011 SMD es un circuito integrado de montaje superficial perteneciente a la célebre familia CMOS que contiene cuatro compuertas NAND independientes de dos entradas cada una. Este componente realiza la función lógica de producto negado, entregando un nivel bajo únicamente cuando ambas entradas están en nivel alto. Diseñado para ofrecer una amplia tolerancia de voltaje, garantiza excelente inmunidad al ruido y un consumo de potencia extremadamente bajo en sistemas.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VDD) | 3.0V - 15V |
| Tiempo de propagación (tpd) | 50 ns (Típico a 10V) |
| Corriente de salida (IO) | ±0.4 mA (Típico a 5V) |
| Consumo estático (IL) | 0.01 µA (Típico a 5V) |
| Tipo de encapsulado | SOIC-14 / TSSOP-14 (SMD) |
| Rango de temperatura | -40°C a +125°C |
Tabla de la Verdad (Modo Operativo)
| Entrada A | Entrada B | Salida Y | Estado Lógico |
|---|---|---|---|
| VA ≤ VIL | VB ≤ VIL | VOH (Alto) | Entrada Inactiva |
| VA ≤ VIL | VB ≥ VIH | VOH (Alto) | Salida Habilitada |
| VA ≥ VIH | VB ≤ VIL | VOH (Alto) | Salida Habilitada |
| VA ≥ VIH | VB ≥ VIH | VOL (Bajo) | Compuerta Inhibida |
Ventajas del CD4011 SMD
Amplio Rango de Voltaje: Funciona de manera completamente estable entre 3V y 15V, ideal para aplicaciones industriales de alta tensión sin reguladores intermedios.
Consumo de Energía Ínfimo: Su arquitectura CMOS clásica disipa una potencia casi nula en estado estático, maximizando la eficiencia en sistemas a batería.
Alta Inmunidad al Ruido: Presenta márgenes de ruido excepcionales, típicamente del 45% de VDD, garantizando estabilidad en entornos con fuertes interferencias.
Versatilidad Lógica: Las compuertas NAND son consideradas universales, ya que permiten configurar cualquier otra función booleana básica mediante su combinación.
Aplicaciones Recomendadas
CD4011 Cuádruple Compuerta NAND de 2 Entradas SMD
Cuatro compuertas de negación del producto lógico CMOS de amplio rango de voltaje en montaje superficial
El CD4011 SMD es un circuito integrado de montaje superficial perteneciente a la célebre familia CMOS que contiene cuatro compuertas NAND independientes de dos entradas cada una. Este componente realiza la función lógica de producto negado, entregando un nivel bajo únicamente cuando ambas entradas están en nivel alto. Diseñado para ofrecer una amplia tolerancia de voltaje, garantiza excelente inmunidad al ruido y un consumo de potencia extremadamente bajo en sistemas.
