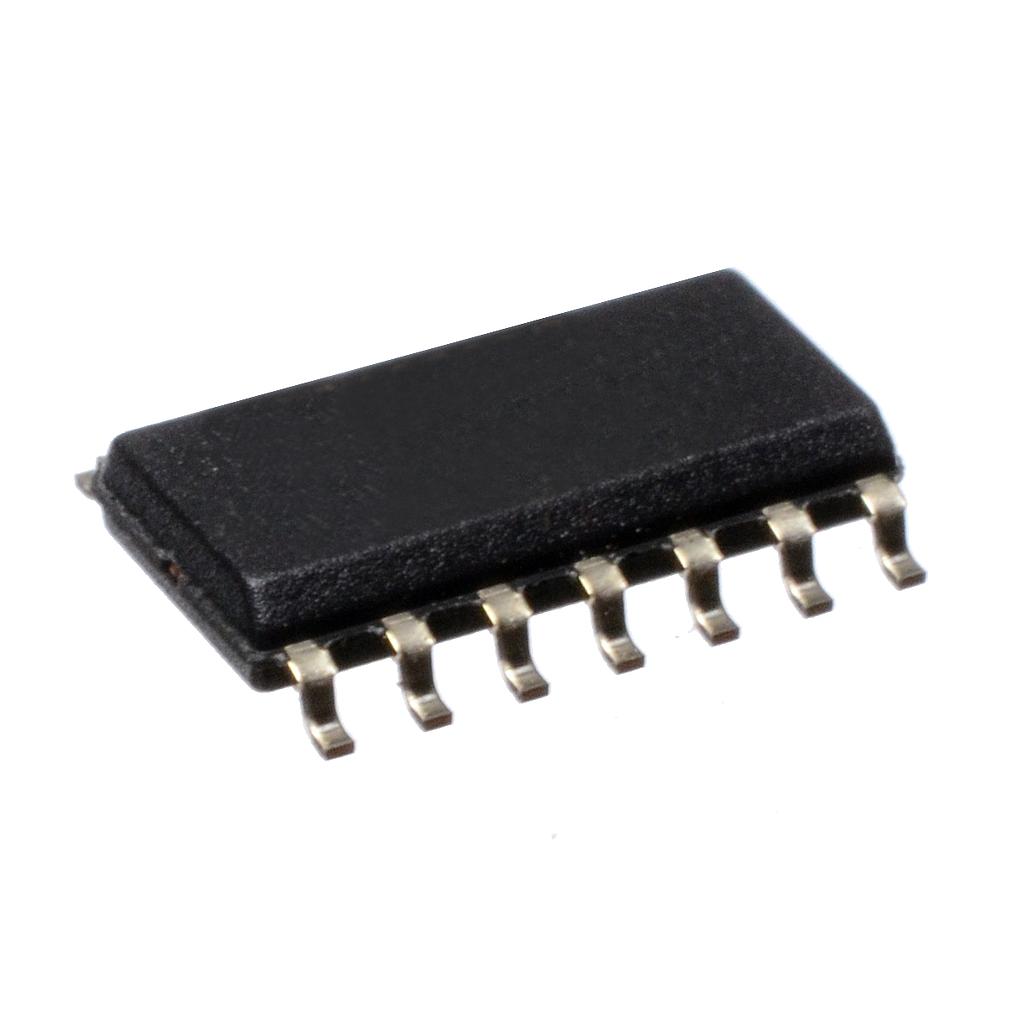

CD40106-SMD — Inversor Schmitt Trigger hexagonal
CD40106-SMD: inversor schmitt trigger hexagonal de la familia CMOS 4000, con alimentación de 3–18 V. Integra 6 inversores y es apropiado para lógica digital, temporización, conteo, multiplexación y conformación de señales en proyectos y reparación electrónica.
CD40106-SMD: inversor schmitt trigger hexagonal de la familia CMOS 4000, con alimentación de 3–18 V. Integra 6 inversores y es apropiado para lógica digital, temporización, conteo, multiplexación y conformación de señales en proyectos y reparación electrónica.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Modelo | CD40106-SMD |
| Tipo | Inversor Schmitt Trigger hexagonal |
| Tensión / aislamiento | 3–18 V |
| Corriente / capacidad | 6 inversores |
| Control / salida | Niveles CMOS dependientes de VDD |
| Encapsulado | SOIC-14 |
| Temperatura | −55–125 °C |
| Aplicación principal | lógica digital, conteo, temporización y control |
| Características adicionales | Valor |
|---|---|
| Familia | CMOS 4000 |
| Entradas/salidas | 6 inversores |
| Rango de alimentación | 3–18 V |
| Niveles lógicos | Dependientes de VDD |
| Consumo | Bajo consumo CMOS |
| Función | Inversor Schmitt Trigger hexagonal |
| Montaje | SMD |
| Uso | lógica digital, conteo, temporización y control |
Usos Comunes
Lógica digital: Permite implementar funciones combinacionales y secuenciales sin utilizar múltiples componentes discretos, reduciendo el espacio y simplificando el cableado.
Conteo y temporización: Las referencias con contadores, divisores y temporizadores permiten generar secuencias, dividir frecuencias y crear controles temporizados.
Multiplexación: Los multiplexores y demultiplexores de la familia permiten seleccionar señales digitales o analógicas mediante líneas de control.
Reparación electrónica: Es una familia muy utilizada en equipos digitales y resulta práctica para sustituir integrados de lógica cuando se conserva el mismo pinout y función.
Revisa el esquema de conexión y la identificación de terminales antes de instalar el componente. El pinout depende de la referencia y del encapsulado.
