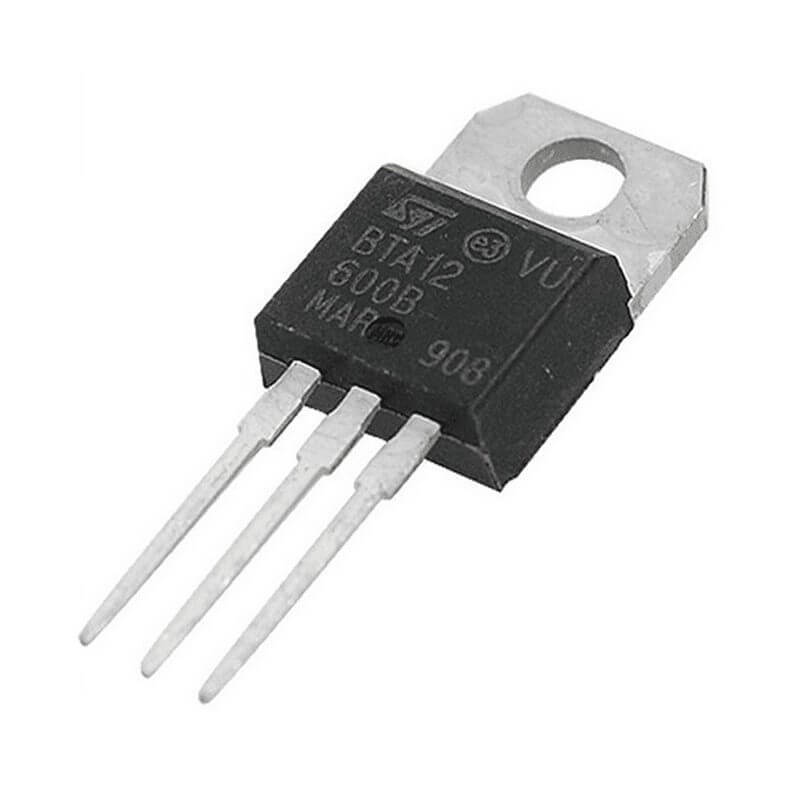

Triac de 12A 600V TO220 Tiristor Bidireccional
[BTA12-600B] Triac de 12A 600V TO220 Tiristor Bidireccional
Referencia Interna:
BTA12-600B
BTA12-600B — TRIAC bidireccional de potencia
BTA12-600B — TRIAC bidireccional de potencia, diseñado para control de cargas de ca de potencia media. Su función principal es conmutar o controlar cargas de corriente alterna de acuerdo con sus parámetros eléctricos, ofreciendo una solución práctica para reparación, automatización y diseño electrónico.
BTA12-600B — TRIAC bidireccional de potencia, diseñado para control de cargas de ca de potencia media. Su función principal es conmutar o controlar cargas de corriente alterna de acuerdo con sus parámetros eléctricos, ofreciendo una solución práctica para reparación, automatización y diseño electrónico.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Modelo | BTA12-600B |
| Tipo | TRIAC bidireccional de potencia |
| Tensión máxima | 600 V |
| Corriente nominal | ≈12 A |
| RDS(on) / parámetro de conducción | según fabricante |
| Encapsulado | TO-220AB |
| Terminales | MT1, MT2 y Gate en TRIAC; según componente |
| Disparo | Mediante corriente de Gate |
| Conducción | Bidireccional en TRIAC |
| Aplicación principal | Control de cargas de CA de potencia media |
| Características adicionales | Valor |
|---|---|
| Frecuencia | Según aplicación y hoja de datos |
| Temperatura | Según fabricante y versión |
| Disipación | Depende de corriente, caída de tensión y montaje térmico |
| Montaje | PCB / THT según encapsulado |
| Control | Disparo por Gate |
| Protección | Depende del modelo y circuito externo |
Usos Comunes
Control de iluminación: Permite regular o conmutar lámparas y otras cargas de CA cuando la corriente y tensión se mantienen dentro de los límites del TRIAC.
Control de calefacción: Es útil para regular resistencias calefactoras mediante técnicas de control de fase, siempre utilizando protección y disipación adecuadas.
Motores y cargas inductivas: Puede emplearse en determinados motores universales y cargas inductivas, considerando corriente de arranque, snubber y comportamiento de conmutación.
Automatización y reparación: Resulta práctico para reparar placas y construir controles de cargas de CA, sustituyendo el componente original por una referencia eléctricamente compatible.
Consulta el esquema de conexión y la identificación de pines antes de instalar el componente. El pinout puede variar según encapsulado y fabricante.
Esquemas y conexiones
Respuestas rápidas para elegir, instalar y utilizar correctamente el componente.
1. ¿Qué función cumple el BTA12-600B?
El BTA12-600B está destinado a triac bidireccional de potencia. En una aplicación real debe seleccionarse considerando tensión de trabajo, corriente de carga, tipo de carga, temperatura y método de disparo. Estos factores determinan la confiabilidad y seguridad del circuito.
2. ¿Qué diferencia existe entre un TRIAC y un transistor?
Un TRIAC está pensado principalmente para conmutar corriente alterna en ambos sentidos, mientras un transistor puede utilizarse en muchas funciones diferentes. Para cargas de CA, el TRIAC simplifica la conmutación bidireccional, pero requiere considerar corriente de disparo y comportamiento de la carga.
3. ¿Puedo reemplazarlo por otro TRIAC de mayor corriente?
No necesariamente. Además de la corriente nominal deben coincidir tensión, sensibilidad de Gate, corriente de mantenimiento, encapsulado, pinout y comportamiento térmico. Un componente con mayor corriente puede tener características de disparo diferentes y no ser un reemplazo directo.
4. ¿Cómo se conectan los terminales?
En un TRIAC convencional se identifican MT1, MT2 y Gate. La distribución física depende del encapsulado y fabricante, por lo que nunca conviene asumir el pinout solamente por la referencia. Verifica siempre el datasheet antes de soldarlo.
5. ¿Necesita disipador?
Puede necesitarlo cuando la corriente es elevada o la caída de tensión del TRIAC genera suficiente potencia térmica. El tamaño del disipador depende de pérdidas, temperatura ambiente, montaje y resistencia térmica. En cargas exigentes debe calcularse la temperatura de unión.
6. ¿Puede controlar motores?
Sí, determinados TRIAC pueden utilizarse con motores de CA, especialmente motores universales, pero las corrientes de arranque y los transitorios pueden ser considerablemente superiores a la corriente nominal. Se recomienda evaluar protección, snubber, disipación y margen eléctrico.
7. ¿Sirve para regular una lámpara?
Sí, muchos TRIAC se emplean en regulación de iluminación mediante control de fase. La compatibilidad depende del tipo de lámpara y de su electrónica interna; cargas LED modernas pueden requerir un diseño específico para evitar parpadeo, ruido o disparos incorrectos.
8. ¿Qué es la corriente de Gate?
Es la corriente necesaria para disparar el dispositivo y comenzar su conducción. No debe confundirse con la corriente que circula por la carga. Una etapa de control debe proporcionar suficiente corriente de Gate respetando las condiciones especificadas por el fabricante.
9. ¿Qué protección necesita una carga inductiva?
Las cargas inductivas pueden producir picos de tensión durante la conmutación. Dependiendo del circuito, pueden requerirse redes RC snubber, varistores u otras protecciones. La selección debe considerar tensión, corriente, frecuencia de conmutación y características específicas de la carga.
10. ¿Qué debo revisar antes de comprarlo?
Compara tensión máxima, corriente RMS, corriente de pico, sensibilidad de Gate, corriente de mantenimiento, encapsulado y pinout. También considera el tipo de carga y temperatura de trabajo. Estos datos permiten elegir un TRIAC compatible y evitar fallas prematuras.
