- BT151-500-ORI SCR DE 12A 600V BT151-500 Original [BT151-500-ORI] BT151-500-ORI SCR DE 12A 600V BT151-500 Original

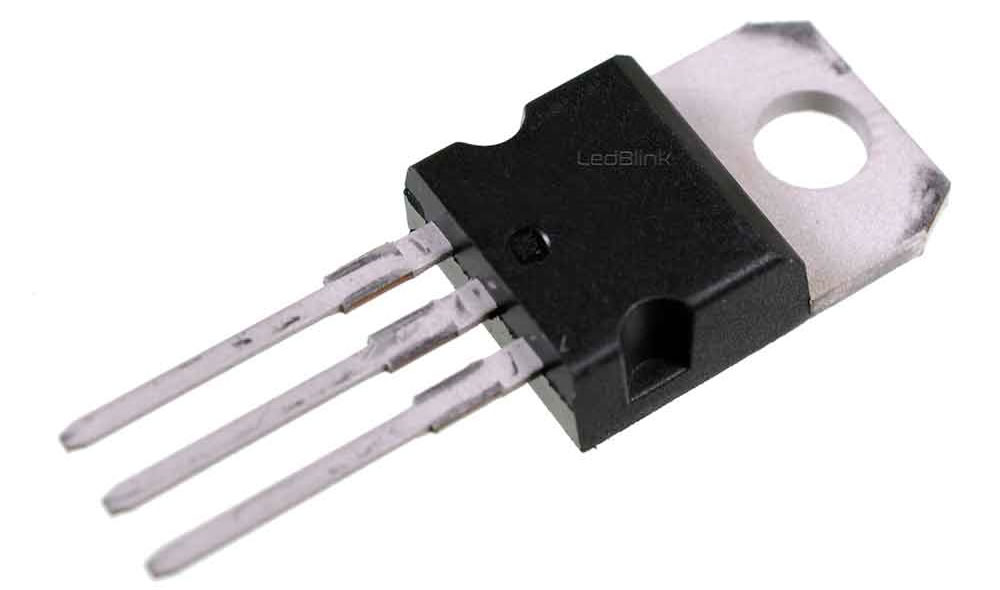

BT151-500-ORI SCR DE 12A 600V BT151-500 Original
[BT151-500-ORI] BT151-500-ORI SCR DE 12A 600V BT151-500 Original
https://electrofranko.com/shop/bt151-500-ori-bt151-500-ori-scr-de-12a-600v-bt151-500-original-3442 https://electrofranko.com/web/image/product.template/3442/image_1920?unique=5535945
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
BT151-500-ORI
BT151-500 Rectificador Controlado de Silicio (SCR) Original
Semiconductor de potencia planar genuino con alta inmunidad a transitorios para conmutación segura en corriente alterna
El BT151-500 original es un tiristor de potencia certificado que incorpora tecnología de pasivación planar avanzada para garantizar la máxima estabilidad dieléctrica. Su diseño robusto ofrece una tolerancia excepcional a corrientes de sobretensión elevadas, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en cargadores industriales, ignición electrónica y circuitos de protección crítica.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de componente | Rectificador Controlado de Silicio (SCR Genuino) |
| Voltaje pico de bloqueo (VDRM) | 500 V (Soporte máximo garantizado en estado de apagado) |
| Voltaje reverso repetitivo (VRRM) | 500 V (Aislamiento seguro ante inversiones de la línea AC) |
| Corriente eficaz en conducción (IT RMS) | 12 A (Flujo nominal continuo permanente a alta temperatura) |
| Corriente de pico no repetitiva (ITSM) | 120 A (Resistencia extrema frente a cortocircuitos temporales) |
| Corriente de disparo de compuerta (IGT) | 2.0 mA típico / 15 mA máximo (Activación de alta certeza) |
| Voltaje de disparo de compuerta (VGT) | 0.6 V típico / 1.5 V máximo (Umbral de encendido lineal) |
| Corriente de retención analógica (IH) | 7.0 mA típico / 20 mA máximo (Flujo mínimo de sostén) |
| Inmunidad estática crítica (dV/dt) | 130 V/µs típico (Bloqueo robusto ante ruidos transitorios) |
| Rango térmico de la unión (Tj) | -40°C a 125°C (Estabilidad extendida de grado industrial) |
| Encapsulado original certificado | TO-220AB (Plástico de tres bornes con disipador metálico) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista frontal con la cara impresa hacia arriba) |
|---|---|---|---|
| Pin 1 | Cátodo (K) | Terminal de salida de corriente acoplada a la carga o tierra | Extremo Izquierdo |
| Pin 2 | Ánodo (A) | Terminal de entrada de alta potencia (Unido al disipador trasero) | Centro |
| Pin 3 | Compuerta (G) | Terminal de control secundario para el inicio de conducción | Extremo Derecho |
Garantías del Componente Original
Conducción Eficiente a 12A Continua: El semiconductor original mantiene su baja resistencia óhmica interna en estado activo, minimizando pérdidas térmicas críticas.
Inmunidad dV/dt Certificada (130 V/µs): Evita los encendidos espontáneos destructivos provocados por las fuerzas contraelectromotrices de cargas inductivas pesadas.
Soporte Genuino TO-220 de Cobre Pasivado: La lengüeta metálica trasera asegura una transferencia de calor perfecta hacia el disipador, extendiendo la vida útil.
Activación Limpia de Compuerta Sensible: Parámetros simétricos de disparo que anulan falsas conmutaciones ante sutiles variaciones en líneas analógicas.
