- BT136-600E Triac de 4AMP 600Voltios TO-220 [BT136-600E] BT136-600E Triac de 4AMP 600Voltios TO-220

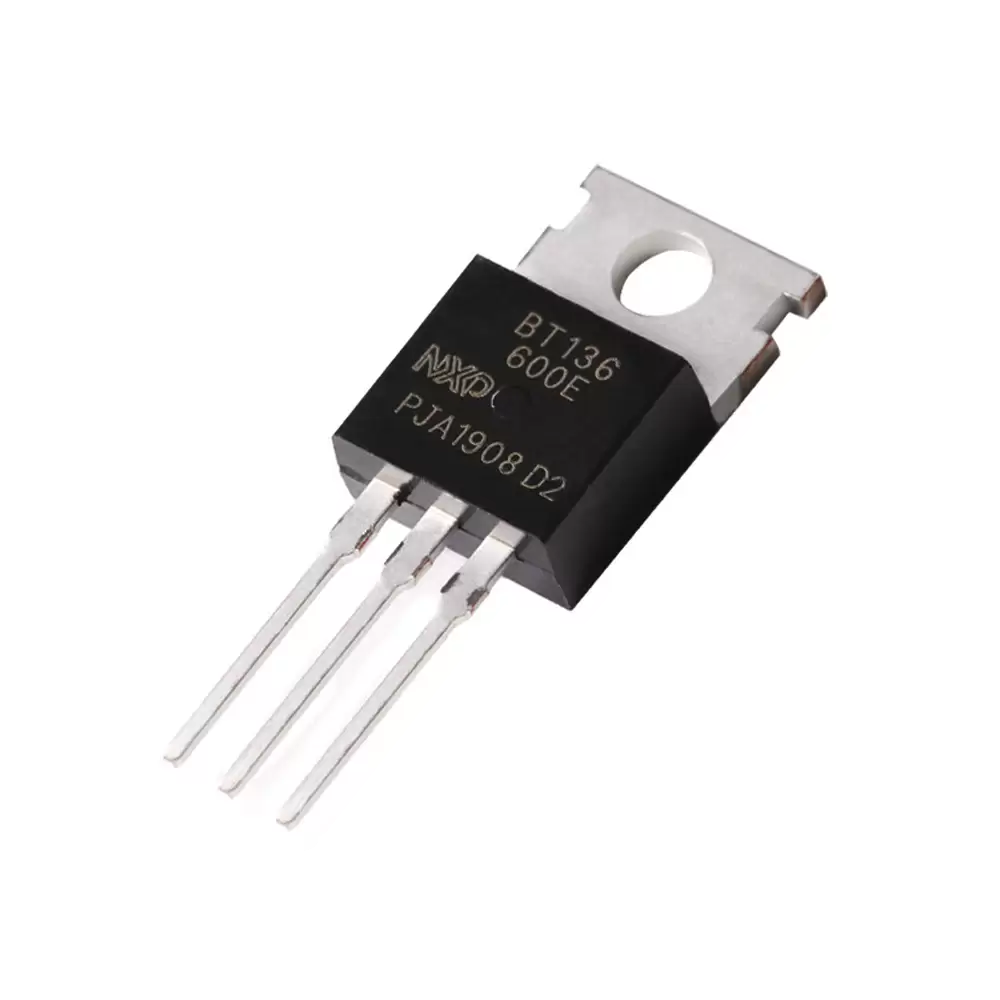

BT136-600E Triac de 4AMP 600Voltios TO-220
[BT136-600E] BT136-600E Triac de 4AMP 600Voltios TO-220
https://electrofranko.com/shop/bt136-600e-bt136-600e-triac-de-4amp-600voltios-to-220-362 https://electrofranko.com/web/image/product.template/362/image_1920?unique=08aec0e
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
BT136-600E
BT136-600E TRIAC de Alta Sensibilidad 4A / 600V
Semiconductor de potencia de inserción con compuerta de alta sensibilidad para conmutación bidireccional eficiente en lógica de control directa
El BT136-600E es un TRIAC de cuatro amperios optimizado para alta sensibilidad en la compuerta, ideal para aplicaciones de control directo mediante microcontroladores. Su estructura interna permite el manejo bidireccional de potencia en corriente alterna, resguardando los sistemas lógicos contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en reguladores de luz, actuadores y conmutadores de cargas.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de componente | TRIAC (Conmutador bidireccional de alta sensibilidad) |
| Corriente RMS máxima (IT(RMS)) | 4.0 A (Capacidad de carga continua en régimen alterno) |
| Voltaje de pico repetitivo (VDRM) | 600 V (Tensión máxima soportada en estado bloqueado) |
| Corriente de disparo de puerta (IGT) | 10 mA (Alta sensibilidad para disparo con señales lógicas) |
| Corriente de sobrecarga (ITSM) | 25 A (Capacidad ante transitorios de corta duración) |
| Voltaje de estado ON (VTM) | 1.7 V máximo (Caída de tensión durante la conducción) |
| Corriente de mantenimiento (IH) | 10 mA típico (Umbral para mantener la conducción estable) |
| Velocidad crítica de subida (dV/dt) | 50 V/µs (Inmunidad ante activaciones falsas por ruido) |
| Temperatura de unión máxima | 125°C (Límite operacional crítico de diseño térmico) |
| Rango térmico de operación | -40°C a 125°C (Grado industrial de robustez total) |
| Encapsulado estándar | TO-220 (Montaje por orificio / Inserción pasante con pestaña) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (Main Terminal 1): Terminal principal de referencia para la conmutación bidireccional.
- Pin 2 (Main Terminal 2): Terminal principal de potencia que conecta con la carga controlada.
- Pin 3 (Gate): Terminal de compuerta (Gate) que recibe la corriente de disparo para activar el TRIAC.
Ventajas del BT136-600E
Alta Sensibilidad de Compuerta (10mA): Permite realizar un disparo directo desde microcontroladores con voltajes bajos, evitando la implementación de circuitos de amplificación adicionales.
Conmutación Bidireccional de Potencia: Permite el control eficiente de cargas de corriente alterna en ambos semiciclos, ideal para regular intensidad lumínica o potencia de motores.
Alta Robustez contra Transitorios (dV/dt): Posee una gran inmunidad ante disparos falsos causados por ruido en la red eléctrica, garantizando un funcionamiento estable y sin perturbaciones.
Encapsulado de Montaje TO-220: La pestaña metálica integrada facilita la instalación de un disipador de calor externo, permitiendo manejar cargas de mayor potencia con gran seguridad térmica.
Aplicaciones Recomendadas
