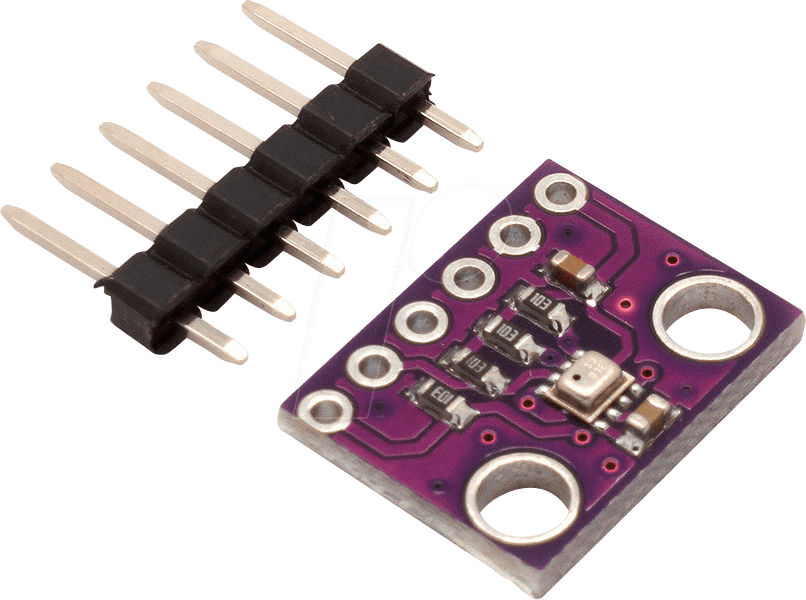

BMP280 Modulo Sensor 3.3 V – Temperatura y Presión Barométrica Digital I2C / SPI para Arduino
[BMP280] BMP280 Modulo Sensor 3.3 V – Temperatura y Presión Barométrica Digital I2C / SPI para Arduino
Referencia Interna:
BMP280
Sensor Barométrico BMP280
Medición ambiental digital mediante sensores calibrados.
El BMP280 de Bosch mide presión barométrica y temperatura mediante un sensor MEMS digital. Ofrece I²C y SPI, filtros configurables y modos de bajo consumo para estaciones ambientales, altímetros y registro de variaciones atmosféricas.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación del chip | VDD 1,71–3,6 V; VDDIO 1,2–3,6 V |
| Mediciones | Presión y temperatura |
| Presión | 300 a 1100 hPa |
| Temperatura | −40 a +85 °C |
| Interfaz | I²C y SPI |
| Direcciones I²C | 0x76 o 0x77 |
| Consumo a 1 Hz | 2,7 µA típico |
| Compatibilidad | Arduino Uno y derivados; Raspberry Pi mediante I²C/SPI |
| Características adicionales | Valor |
|---|---|
| Precisión de presión | ±1 hPa típica |
| Precisión relativa | ±0,12 hPa típica |
| Precisión de temperatura | ±1 °C entre 0 y 65 °C |
| Resolución de presión | 0,16 Pa |
| Tamaño del chip | 2,0 × 2,5 × 0,95 mm |
| Altitud | Calculada desde presión y referencia |
Ventajas y aplicaciones
Mediciones ambientales digitales: Entrega variables ambientales compensadas digitalmente para registrar condiciones sin diseñar etapas analógicas externas sensibles al ruido.
Comunicación flexible: La interfaz digital facilita integrar el sensor con microcontroladores y computadoras de placa única mediante bibliotecas ampliamente disponibles.
Bajo consumo energético: Sus modos de operación permiten realizar mediciones periódicas conservando energía en estaciones portátiles y registradores alimentados por batería.
Calibración almacenada: Los coeficientes internos permiten compensar las lecturas crudas siguiendo los algoritmos documentados por los fabricantes de cada circuito.
Aplicaciones diversas: Resulta apropiado para estaciones meteorológicas, monitoreo interior, automatización, altimetría aproximada y análisis de cambios ambientales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
Instala las bibliotecas Adafruit correspondientes. El ejemplo presenta mediciones en el monitor serie sin controlar actuadores automáticamente.
#include <Wire.h>
#include <Adafruit_BMP280.h>
Adafruit_BMP280 bmp;
void setup(){Serial.begin(115200);if(!bmp.begin(0x76)&&!bmp.begin(0x77))Serial.println("No detectado");}
void loop(){Serial.print(bmp.readTemperature());Serial.print(" C | ");Serial.print(bmp.readPressure()/100.0);Serial.println(" hPa");delay(1000);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué variables mide este módulo?
El BMP280 de Bosch mide presión barométrica y temperatura mediante un sensor MEMS digital. Ofrece I²C y SPI, filtros configurables y modos de bajo.
2. ¿Necesita calibración manual?
Los sensores incluyen coeficientes de fábrica, pero una aplicación exigente puede compararlos con referencias trazables para corregir montaje y condiciones.
3. ¿Puede calcular altitud?
La altitud se estima desde la presión y una referencia al nivel del mar; el clima modifica el resultado aunque el sensor permanezca fijo.
4. ¿Qué bus de comunicación utiliza?
Utiliza comunicación digital I²C y, cuando el circuito o placa lo expone, también puede trabajar mediante la interfaz SPI disponible.
5. ¿Es compatible con Arduino Uno?
Sí mediante las líneas digitales correspondientes y bibliotecas adecuadas, respetando alimentación y niveles lógicos de la placa comercial utilizada durante.
6. ¿Es compatible con Raspberry Pi?
Sí mediante I²C de 3,3 V, configurando la dirección correcta y habilitando el bus desde el sistema operativo instalado durante.
7. ¿Qué causa lecturas incorrectas?
Una dirección equivocada, biblioteca incompatible, calentamiento cercano, flujo de aire, condensación o alimentación inestable pueden alterar las mediciones obtenidas durante.
8. ¿Cómo se compara con BME280?
BMP280 mide presión y temperatura; BME280 incorpora además humedad relativa, por lo que no deben identificarse únicamente mediante la apariencia exterior.
9. ¿En qué difiere de BMP180?
BMP280 añade SPI, menor consumo y mejor resolución; BMP180 utiliza solamente I²C y pertenece a una generación anterior de sensores Bosch.
10. ¿Sustituye un altímetro GPS?
No directamente. Calcula altitud barométrica sensible al clima; GPS obtiene posición satelital y presenta errores y comportamiento temporal diferentes durante.
