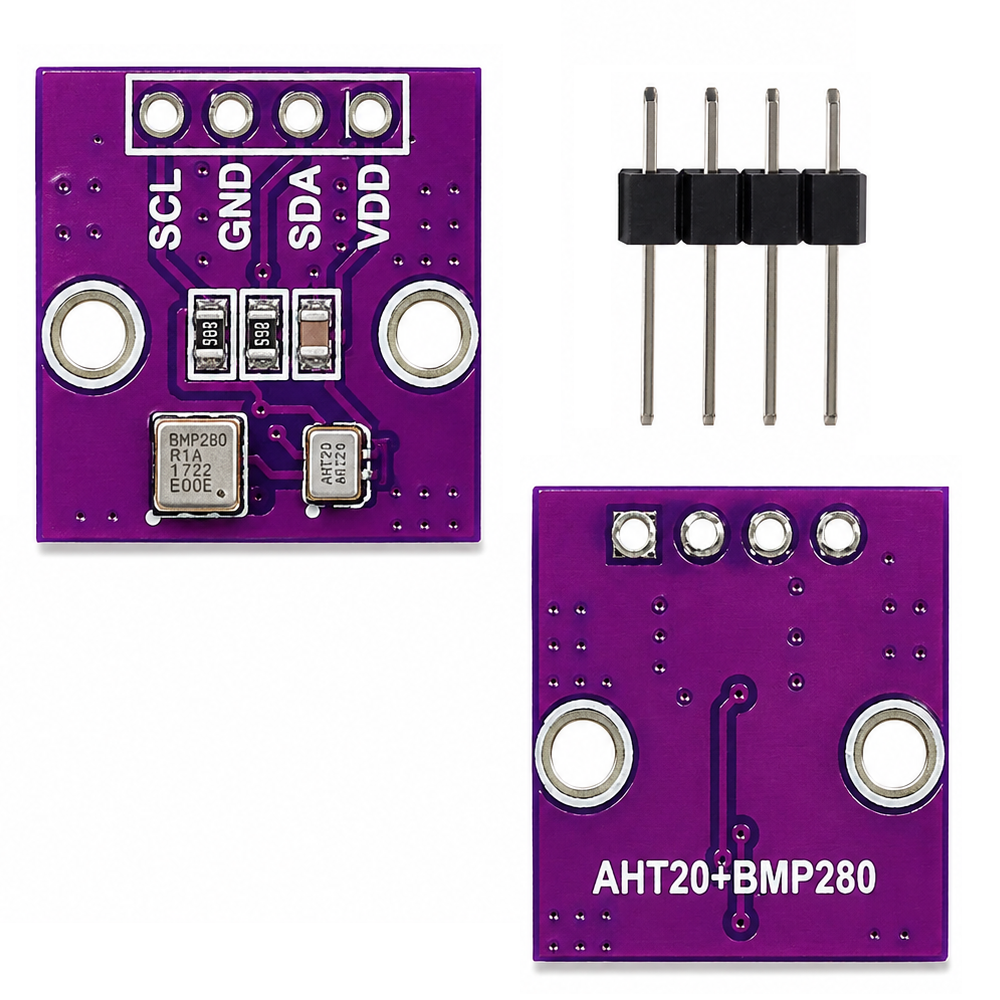

BMP280 + AHT20 Modulo Sensor de Temperatura, Humedad y Presión Atmosférica I2C
[BMP280 + AHT20] BMP280 + AHT20 Modulo Sensor de Temperatura, Humedad y Presión Atmosférica I2C
Referencia Interna:
BMP280 + AHT20
Módulo Ambiental BMP280 + AHT20
Medición ambiental digital mediante sensores calibrados.
Este módulo combina un BMP280 para presión y temperatura con un AHT20 para humedad relativa y temperatura. Ambos circuitos comparten el bus I²C, pero conservan direcciones, comandos, calibración y lecturas independientes.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación habitual del módulo | 3,3 a 5 V CC |
| Sensores integrados | BMP280 y AHT20 |
| Mediciones | Presión, temperatura y humedad relativa |
| BMP280 | Presión 300–1100 hPa y temperatura |
| AHT20 | Humedad 0–100 %RH y temperatura −40–85 °C |
| Interfaz | I²C compartido |
| Dirección BMP280 | 0x76 o 0x77 |
| Dirección AHT20 | 0x38 |
| Compatibilidad | Arduino Uno y derivados; Raspberry Pi mediante I²C |
| Características adicionales | Valor |
|---|---|
| Precisión AHT20 de humedad | ±2 %RH típica |
| Precisión AHT20 de temperatura | ±0,3 °C típica |
| Precisión BMP280 de presión | ±1 hPa típica |
| Temperaturas | Cada chip entrega su propia lectura |
| Integración | Dos circuitos independientes sobre una placa |
| Uso | Estaciones y registradores ambientales |
Ventajas y aplicaciones
Mediciones ambientales digitales: Entrega variables ambientales compensadas digitalmente para registrar condiciones sin diseñar etapas analógicas externas sensibles al ruido.
Comunicación flexible: La interfaz digital facilita integrar el sensor con microcontroladores y computadoras de placa única mediante bibliotecas ampliamente disponibles.
Bajo consumo energético: Sus modos de operación permiten realizar mediciones periódicas conservando energía en estaciones portátiles y registradores alimentados por batería.
Calibración almacenada: Los coeficientes internos permiten compensar las lecturas crudas siguiendo los algoritmos documentados por los fabricantes de cada circuito.
Aplicaciones diversas: Resulta apropiado para estaciones meteorológicas, monitoreo interior, automatización, altimetría aproximada y análisis de cambios ambientales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
Instala las bibliotecas Adafruit correspondientes. El ejemplo presenta mediciones en el monitor serie sin controlar actuadores automáticamente.
#include <Wire.h>
#include <Adafruit_BMP280.h>
#include <Adafruit_AHTX0.h>
Adafruit_BMP280 bmp; Adafruit_AHTX0 aht;
void setup(){Serial.begin(115200);bmp.begin(0x76);aht.begin();}
void loop(){sensors_event_t h,t;aht.getEvent(&h,&t);Serial.print(bmp.readPressure()/100.0);Serial.print(" hPa | ");Serial.print(t.temperature);Serial.print(" C | ");Serial.print(h.relative_humidity);Serial.println(" %RH");delay(1000);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué variables mide este módulo?
Este módulo combina un BMP280 para presión y temperatura con un AHT20 para humedad relativa y temperatura. Ambos circuitos comparten el bus I²C, pero.
2. ¿Necesita calibración manual?
Los sensores incluyen coeficientes de fábrica, pero una aplicación exigente puede compararlos con referencias trazables para corregir montaje y condiciones.
3. ¿Puede calcular altitud?
La altitud se estima desde la presión y una referencia al nivel del mar; el clima modifica el resultado aunque el sensor permanezca fijo.
4. ¿Qué bus de comunicación utiliza?
Utiliza comunicación digital I²C y, cuando el circuito o placa lo expone, también puede trabajar mediante la interfaz SPI disponible.
5. ¿Es compatible con Arduino Uno?
Sí mediante las líneas digitales correspondientes y bibliotecas adecuadas, respetando alimentación y niveles lógicos de la placa comercial utilizada durante.
6. ¿Es compatible con Raspberry Pi?
Sí mediante I²C de 3,3 V, configurando la dirección correcta y habilitando el bus desde el sistema operativo instalado durante.
7. ¿Qué causa lecturas incorrectas?
Una dirección equivocada, biblioteca incompatible, calentamiento cercano, flujo de aire, condensación o alimentación inestable pueden alterar las mediciones obtenidas durante.
8. ¿Cómo se compara con BME280?
BME280 integra tres magnitudes en un chip; esta placa utiliza BMP280 y AHT20 independientes con dos temperaturas y direcciones I²C distintas.
9. ¿Puede funcionar solamente el AHT20?
Sí mediante su dirección 0x38, aunque perderás presión barométrica y deberás inicializar únicamente la biblioteca correspondiente al sensor AHT20 durante.
10. ¿AHT20 sustituye al BMP280?
No. AHT20 aporta humedad y temperatura, mientras BMP280 aporta presión y temperatura; ambos cumplen funciones complementarias dentro del módulo durante.
Módulo reductor DC-DC ajustable LM2596
Convertidor Step-Down Buck regulable de hasta 3 A
El LM2596-PCB es un módulo convertidor DC-DC Step-Down o Buck diseñado para reducir una tensión continua de entrada y entregar una salida regulada de menor valor. Incorpora el regulador conmutado LM2596S-ADJ, inductor, diodo Schottky, capacitores de filtrado y potenciómetro multivuelta. Resulta apropiado para fuentes, baterías, iluminación y equipos electrónicos. Su corriente práctica continua depende de ventilación, diferencia de voltaje y temperatura.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Convertidor DC-DC Step-Down o Buck no aislado |
| Circuito regulador | LM2596S-ADJ |
| Tensión de entrada | 4–40 V CC |
| Tensión de salida | 1,25–37 V CC ajustable |
| Margen de regulación | La entrada debe superar la salida aproximadamente 1,5–2 V |
| Corriente máxima | 3 A |
| Corriente continua práctica | Aproximadamente 2 A sin refrigeración adicional |
| Frecuencia de conmutación | 150 kHz típica |
| Eficiencia orientativa | Hasta aproximadamente 90–92 %, según entrada, salida y carga |
| Compatibilidad | Fuentes DC, baterías, iluminación LED y equipos electrónicos |
| Características adicionales | Valor |
|---|---|
| Ajuste de salida | Potenciómetro multivuelta |
| Terminales de entrada | IN+ e IN− |
| Terminales de salida | OUT+ y OUT− |
| Protección térmica | Integrada en el LM2596 |
| Limitación de corriente | Integrada en el regulador |
| Aislamiento galvánico | No incluido |
| Protección de polaridad | No garantizada en módulos comerciales comunes |
| Rizado de salida | Depende de carga, cableado, filtrado y estado de los capacitores |
| Disipación | Puede requerir disipador o ventilación por encima de 2 A |
| Aplicaciones habituales | Reducción de 12 V a 5 V, 24 V a 12 V y otras salidas inferiores |
Ventajas principales
Reducción eficiente: Convierte una tensión continua mayor en otra menor con pérdidas reducidas frente a reguladores lineales tradicionales de potencia equivalente.
Salida regulable: El potenciómetro multivuelta permite seleccionar con precisión la tensión requerida, siempre por debajo de la entrada y dentro del rango operativo.
Capacidad práctica: Puede alimentar numerosas cargas electrónicas; para corrientes elevadas necesita ventilación, conexiones firmes y verificación cuidadosa de temperatura.
Protecciones integradas: El LM2596 incorpora limitación de corriente y apagado térmico, aportando protección básica frente a condiciones anormales de funcionamiento.
Instalación sencilla: Los terminales IN y OUT claramente identificados facilitan su integración en diferentes sistemas de alimentación de corriente continua.
Aplicaciones recomendadas
Fuentes regulables: Permite obtener diferentes tensiones inferiores desde una sola fuente continua, facilitando pruebas, mantenimiento y alimentación de equipos electrónicos.
Sistemas con baterías: Reduce 12 V o 24 V hacia niveles adecuados para iluminación, receptores, controladores y otros dispositivos de menor tensión.
Iluminación LED: Alimenta tiras y módulos LED de tensión constante, siempre que la corriente y potencia permanezcan dentro de los límites térmicos.
Equipos automotrices: Puede adaptar la alimentación del vehículo para accesorios electrónicos, incorporando fusible y protección contra transitorios cuando la instalación lo requiera.
Proyectos electrónicos: Proporciona una salida ajustable para etapas de control, comunicaciones, audio y cargas DC que necesiten una tensión inferior estable.
Las imágenes presentan la distribución de componentes y la identificación de los terminales de entrada y salida del módulo LM2596-PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones con productos relacionados.
1. ¿El LM2596 puede elevar el voltaje de entrada?
No. Es un convertidor Buck reductor: la salida siempre debe ser inferior a la entrada, conservando además un margen aproximado de 1,5–2 V.
2. ¿Qué diferencia existe frente a un regulador lineal LM317?
El LM2596 conmuta a 150 kHz y desperdicia menos energía; el LM317 regula linealmente, admite menor corriente y disipa más calor con grandes caídas.
3. ¿Cómo se compara con el LM2576?
Ambos son reductores de 3 A, pero el LM2596 trabaja a 150 kHz frente a 52 kHz del LM2576, permitiendo componentes magnéticos más pequeños.
4. ¿Cuándo conviene utilizar un módulo XL4015?
El XL4015 se anuncia para 5 A y 180 kHz; conviene en cargas mayores, siempre considerando refrigeración, calidad de placa y corriente continua real.
5. ¿Puede reemplazar un elevador MT3608?
No. El LM2596 reduce tensión, mientras el MT3608 es Boost y eleva una entrada menor; la elección depende de la relación entrada-salida requerida.
6. ¿Entrega realmente 3 A de forma continua?
Tres amperios corresponden a la capacidad nominal del regulador. En módulos compactos se recomienda aproximadamente 2 A continuos sin refrigeración adicional y con buena ventilación.
7. ¿Cómo se ajusta correctamente la salida?
Conecta únicamente la entrada, mide OUT+ y OUT− con multímetro y gira lentamente el potenciómetro hasta obtener el voltaje requerido antes de instalar la carga.
8. ¿Qué margen necesita entre entrada y salida?
Para conservar regulación estable, la entrada debe superar normalmente la salida entre 1,5 y 2 V; el margen necesario aumenta según carga y temperatura.
9. ¿Puede utilizarse directamente con baterías?
Sí, siempre que su tensión permanezca dentro del rango de entrada y supere la salida configurada; también deben respetarse polaridad, corriente y temperatura.
10. ¿Incluye protección contra polaridad invertida?
Los módulos LM2596 comunes normalmente no garantizan esa protección. Invertir IN+ e IN− puede dañarlos, por lo que debe comprobarse la polaridad antes de energizar.
