  2. Sensor de Presión Barométrica Digital, Medir Temperatura Ambiente/Altitud/Presión GY-68 HW-596 [BMP180PCB] Sensor de Presión Barométrica Digital, Medir Temperatura Ambiente/Altitud/Presión GY-68 HW-596

Sensor de Presión Barométrica Digital, Medir Temperatura Ambiente/Altitud/Presión GY-68 HW-596

[BMP180PCB] Sensor de Presión Barométrica Digital, Medir Temperatura Ambiente/Altitud/Presión GY-68 HW-596

https://electrofranko.com/web/image/product.template/355/image_1920?unique=a96559f

S/ 8.00 8.0 PEN S/ 8.00

S/ 8.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: BMP180PCB

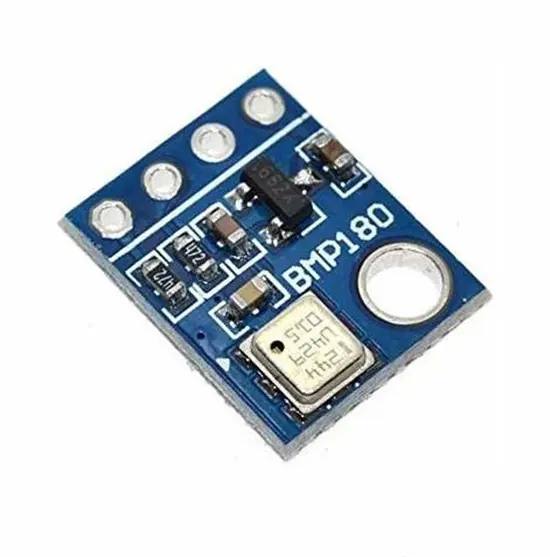

Sensor Digital BMP180 de Presión Barométrica, Altura y Temperatura

Módulo de alta precisión con interfaz I2C, ideal para altímetros, robótica y estaciones meteorológicas.

El sensor barométrico digital BMP180 es una solución tecnológica de alta precisión diseñada para medir la presión absoluta del entorno y la temperatura ambiente. Basado en tecnología piezo-resistiva de silicio robusta y estable, integra internamente un elemento sensor de presión, un sensor de temperatura y un convertidor analógico-digital de bajo ruido. Gracias a su calibración de fábrica cargada en la memoria ROM no volátil, entrega lecturas compensadas térmicamente de manera sumamente veloz mediante el bus I2C. Su altísima sensibilidad permite calcular el cambio en la altitud relativa con resolución de hasta escasos centímetros, volviéndolo una herramienta imprescindible para sistemas de navegación en drones, proyectos aeroespaciales de globos estratosféricos y estaciones meteorológicas compactas de alta confiabilidad.

Especificaciones Técnicas

Parámetro OperativoRango / Valor Oficial
Sistemas CompatiblesArduino, ESP32, Raspberry Pi, PIC, STM32
Voltaje de Operación1.8 V a 3.6 V (Módulo breakout incluye regulador a 5V)
Consumo de Corriente5 µA (1 lectura/seg en modo estándar)
Consumo en Espera0.1 µA (Modo Standby ultra bajo)
Protocolo de ComunicaciónInterfaz I2C (Dirección fija 0x77 de 7 bits)
Rango de Presión300 hPa a 1100 hPa (+9000m a -500m del nivel del mar)
Resolución de PresiónHasta 0.01 hPa (Modo de ultra alta resolución)
Parámetro Mecánico / SeñalRango / Valor Oficial
Rango de Temperatura-40 °C a +85 °C de sensado continuo
Precisión de Temperatura±1.0 °C (Tolerancia típica garantizada)
Precisión de Presión Absoluta±1.0 hPa (Equivalente a ±8 metros de altitud)
Frecuencia de Muestreo I2CMáximo 3.4 MHz (Soporta modo de alta velocidad)
Modos de Sobremuestreo4 niveles seleccionables por registros de control
Dimensiones del Módulo13.0 mm x 10.5 mm x 2.5 mm
Peso Neto Aproximado1.1 gramos (Formato miniaturizado PCB)

Compatibilidad y Ventajas en Arduino, ESP32 y Raspberry Pi

• Regulación de Voltaje en Placa Integrada: A pesar de que el integrado nativo de Bosch trabaja a un nivel lógico de 3.3V, el módulo comercial incorpora un regulador de caída baja (LDO) y divisores de tensión que lo hacen completamente seguro y tolerante ante niveles de **5V directos** provenientes de placas Arduino de arquitectura AVR.

• Consumo Energético Prácticamente Despreciable: Su demandada de corriente de apenas un dígito de microamperios lo posiciona como el transductor ideal para nodos de telemetría remota inalámbrica **ESP32** o redes LoRaWAN operadas estrictamente mediante celdas de alimentación de respaldo autónomo.

• Cálculo Inmediato de Altitud por Software: Al proveer presión y temperatura de manera conjunta bajo el mismo bus I2C de dos líneas, las librerías pueden procesar la ecuación hipsométrica estándar de manera ágil sin saturar la memoria dinámica de procesamiento del microcontrolador.

La interconexión eléctrica del módulo BMP180 se efectúa por medio de la interfaz serie síncrona I2C. La placa posee cuatro pads principales distribuidos ordenadamente para su montaje. El bus requiere obligatoriamente de resistencias pull-up a la línea de alimentación superior para garantizar transiciones rápidas y evitar tramas de comunicación corruptas durante ráfagas de lectura intensas.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Arduino Uno BMP180
Esquema 3: Raspberry Pi BMP180
Esquema 2: ESP32 BMP180
Esquema 4: Configuración Pinout Módulo BMP180
Guía de Cableado Interplataforma: Enlace el pin **VCC** del módulo a la toma de corriente adecuada (**5V en Arduino Uno** debido a su regulador / **3.3V en ESP32 y Raspberry Pi**) y **GND** al negativo de la fuente general. Conecte la línea de datos **SDA** al pin analógico A4 en Arduino, al terminal GPIO 21 en ESP32, o al Pin física 3 en la placa Raspberry Pi. La línea de reloj **SCL** se acopla estrictamente al pin analógico A5 en Arduino, GPIO 22 en el ESP32, o Pin físico 5 en Raspberry Pi. No modifique ni remueva las resistencias del bus.
🎓 Control de Hardware e Integración del Firmware en Entornos de Desarrollo

Para asegurar una implementación libre de bloqueos u oscilaciones en las variables arrojadas por el firmware del BMP180, repase con atención las siguientes directrices técnicas:

  • Inclusión Automática de Coeficientes de Fábrica: El archivo fuente hace uso de la veterana librería Adafruit_BMP085 (totalmente compatible hacia atrás con el hardware BMP180). Esta clase lee de manera transparente los coeficientes de calibración internos almacenados en la EEPROM del chip durante el arranque, resolviendo de forma oculta los algoritmos de compensación térmica por polinomio.
  • Presión de Referencia del Nivel del Mar: El cálculo preciso de la altitud absoluta depende directamente de la presión atmosférica en el nivel del mar local instantánea (ingresada típicamente en Pascales como valor base, por ejemplo: 101325 Pa estándar o el reporte meteorológico actual de la región).
  • Aislamiento de Flujos de Aire Forzado: Al ser un transductor barométrico capacitivo/piezo-resistivo de silicio expuesto, corrientes súbitas de aire generadas por ventiladores o hélices pueden introducir variaciones falsas de presión. Se aconseja protegerlo físicamente usando un encapsulado poroso o esponja densa no hermética.
// Código Universal de Telemetría Barométrica BMP180 para Arduino y ESP32 // Compatible con bus I2C estándar. Requiere la librería de Adafruit: "Adafruit BMP085 Library" #include #include // Definición de la presión a nivel del mar estándar en Pascales (Modificar según su región para calibrar altitud) #define PRESION_NIVEL_DEL_MAR_PASCALES 101325.0 // Instanciación del objeto del sensor barométrico sobre el bus de dos hilos Adafruit_BMP085 bmp; void setup() { // Inicialización del puerto serie para monitoreo a alta velocidad Serial.begin(115200); Serial.println("--- Inicializando Estacion de Presion Atmosferica BMP180 ---"); // Validación de la presencia física del dispositivo en la dirección fija de fábrica (0x77) if (!bmp.begin()) { Serial.println("[ ERROR ]: No se ha detectado un sensor BMP180/BMP085 valido en las lineas I2C."); Serial.println("[ ACCION ]: Verifique la alimentacion de voltaje y el cruzamiento de cables SDA y SCL."); while (1) {} // Detención permanente por seguridad lógica } Serial.println("[ CONFIG ]: Comunicacion con BMP180 establecida con exito."); Serial.println("-----------------------------------------------------------------------------------------"); delay(500); // Retardo electrónico para la estabilización de los registros internos } void loop() { // LECTURA DE VARIABLES DIRECTAS DESDE LOS REGISTROS DE COMPENSACIÓN INTERNOS float temperaturaCelsius = bmp.readTemperature(); // Retorna el valor de presión absoluta en Pascales (Pa) int32_t presionPascales = bmp.readPressure(); // Conversión matemática estándar para legibilidad en hectopascales (hPa) / milibares float presionHectopascales = presionPascales / 100.0; // Cálculo de altitud estimativa basado en el modelo matemático de atmósfera estándar float altitudMetros = bmp.readAltitude(); // Cálculo de altitud hiperprecisa ajustando la variable de referencia local en el nivel del mar float altitudRealCalibrada = bmp.readAltitude(PRESION_NIVEL_DEL_MAR_PASCALES); // DESPLIEGUE DETALLADO DE RESULTADOS EN CONSOLA SERIAL Serial.print("[ REPORTE METEOROLÓGICO ] "); Serial.print("Temperatura: "); Serial.print(temperaturaCelsius, 1); Serial.print(" C | "); Serial.print("Presion Absoluta: "); Serial.print(presionPascales); Serial.print(" Pa ("); Serial.print(presionHectopascales, 2); Serial.print(" hPa) | "); Serial.print("Altitud Estandar: "); Serial.print(altitudMetros, 1); Serial.print(" m | "); Serial.print("Altitud Calibrada Fija: "); Serial.print(altitudRealCalibrada, 1); Serial.println(" m"); Serial.println("-----------------------------------------------------------------------------------------"); // TIEMPO DE ESPERA ENTRE CICLOS: Evita el sobrecalentamiento interno del sensor por lecturas consecutivas delay(2500); }
1. ¿Por qué el sensor BMP180 entrega una altitud que fluctúa constantemente si el dispositivo no se mueve?
La altitud del sensor se deriva matemáticamente de la presión barométrica absoluta. Debido a que las condiciones meteorológicas del ambiente cambian a lo largo del día (frentes térmicos, viento o nubosidad), la presión de la atmósfera sube o baja de forma natural, lo que el algoritmo traduce erróneamente como una alteración de altura física.
2. ¿Se puede modificar la dirección de comunicación I2C del chip BMP180?
No, la dirección del bus de hardware está configurada rígidamente por fundición de silicio desde la fábrica de Bosch en el valor hexadecimal de 7 bits 0x77. Si es imperativo utilizar múltiples sensores BMP180 simultáneos, se debe emplear un chip switch digital multiplexor I2C como el TCA9548A.
3. ¿Es necesario implementar resistencias pull-up externas en los pines SDA y SCL?
En la gran mayoría de módulos breakout comerciales del BMP180, estas resistencias de pull-up (usualmente de 4.7kΩ) ya vienen soldadas directamente en formato SMD sobre las pistas de la PCB conectadas a la línea regulada interna, por lo que no requiere añadir componentes externos.
4. ¿Cuál es la diferencia técnica principal entre el sensor BMP180 y los modelos BMP280 o BME280?
El BMP180 es el modelo clásico original con mayor consumo y un tamaño de registros superior. El BMP280 es su evolución directa con dimensiones mucho más reducidas, menor ruido en el ADC e interfaz SPI/I2C dual. Por otro lado, el BME280 añade además un transductor capacitivo de humedad relativa ausente en los anteriores.
5. ¿Qué ocurre si se obstruye el pequeño agujero metálico del encapsulado del BMP180?
Ese orificio es la vía de entrada por donde el aire ingresa físicamente a la cámara micromecánica interna que presiona el cristal de silicio. Si se sella con pegamento, laca o resina de protección, el sensor quedará incapacitado para registrar las fluctuaciones barométricas del exterior.
6. ¿Es factible alimentar este módulo directamente desde el pin de 5V de un Arduino Uno?
Es totalmente seguro siempre y cuando esté utilizando el módulo en formato breakout comercializado habitualmente. Estas placas portan un chip regulador interno de tensión de 3.3V integrado que adecúa y limpia la línea de 5V entrante sin dañar el silicio de Bosch.
7. ¿Cómo se puede mitigar el ruido en lecturas rápidas para estabilizar la telemetría en drones?
Se puede ajustar por código el modo de sobremuestreo interno (oversampling) al nivel máximo de 4 (Oversampling Mode 3), o bien implementar algoritmos de filtrado digital en el código del microcontrolador, tales como un filtro de media móvil simple o un filtro de Kalman de bajo orden.
8. ¿Es tolerante este transductor para sumergirse y registrar presión hidrodinámica en agua?
Bajo ninguna circunstancia de forma directa. El BMP180 está diseñado de forma exclusiva para gases no corrosivos secos (aire ambiental). El contacto con líquidos dañará de inmediato los circuitos integrados de forma irreversible. Requiere de encapsulados con membranas estancas transmisoras de presión hidrostática si se desea usar bajo el agua.
9. ¿Soporta la librería oficial su compilación nativa en Raspberry Pi bajo Python?
Sí, existen múltiples librerías estables de código abierto disponibles en repositorios de empaquetado pip (como `smbus2` o adaptaciones específicas de Adafruit) que acceden directamente al puerto de hardware `/dev/i2c-1` de la Raspberry Pi de forma nativa con excelentes tiempos de respuesta.
▶ Video demostrativo 📄 Hoja de Datos
