Sensor de Presión Barométrica Digital, Medir Temperatura Ambiente/Altitud/Presión GY-68 HW-596
[BMP180PCB] Sensor de Presión Barométrica Digital, Medir Temperatura Ambiente/Altitud/Presión GY-68 HW-596
Referencia Interna:
BMP180PCB

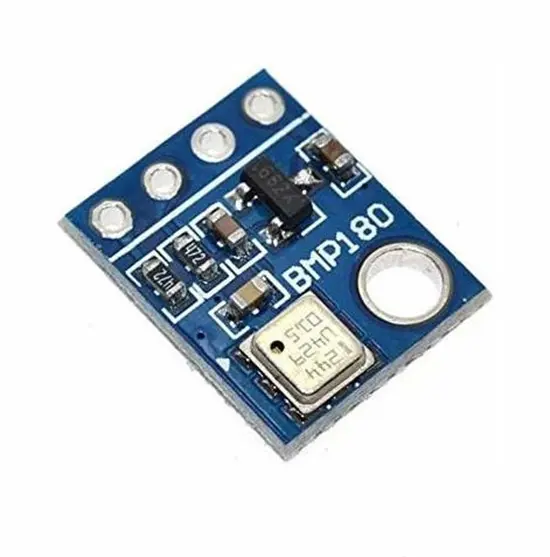

Módulo barométrico BMP180
Presión absoluta y temperatura por I²C
El BMP180PCB integra el sensor barométrico digital Bosch BMP180 para medir presión absoluta y temperatura, permitiendo estimar altitud y variaciones meteorológicas. Se comunica por I²C y contiene coeficientes de calibración almacenados en fábrica. Arduino dispone de bibliotecas directas y Raspberry Pi puede leerlo por SMBus. El sensor trabaja a baja tensión; muchas placas añaden regulador, pero debe confirmarse antes de aplicar 5 V.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Sensor | Bosch BMP180 |
| Presión | 300–1100 hPa |
| Temperatura | −40 a 85 °C |
| Interfaz | I²C |
| Dirección | 0x77 |
| Alimentación del sensor | 1,8–3,6 V |
| Compatibilidad | Arduino y Raspberry Pi por I²C |
| Características adicionales | Valor |
|---|---|
| Resolución presión | Hasta 0,01 hPa en modo avanzado |
| Precisión absoluta | Aproximadamente ±1 hPa típica |
| Consumo | Bajo, según modo de medición |
| Altitud | Calculada respecto de presión de referencia |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El programa comprueba el sensor y presenta temperatura, presión en hPa y altitud estimada cada segundo mediante coeficientes internos.
#include <Wire.h>
#include <Adafruit_BMP085.h>
Adafruit_BMP085 bmp;
void setup(){Serial.begin(115200);if(!bmp.begin()){Serial.println("BMP180 no detectado");while(1);}Serial.println("BMP180 listo");}
void loop(){float t=bmp.readTemperature(),p=bmp.readPressure()/100.0,alt=bmp.readAltitude();Serial.print("T=");Serial.print(t,2);Serial.print(" C P=");Serial.print(p,2);Serial.print(" hPa Alt=");Serial.print(alt,1);Serial.println(" m");delay(1000);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué alimentación necesita?
el BMP180 requiere 1,8–3,6 V en el sensor; placa según regulador. Utiliza una fuente estable, cableado corto y desacoplo cercano para evitar reinicios, ruido o.
2. ¿Cómo se conecta al controlador?
La interfaz principal es I²C en dirección fija 0x77. Comprueba el pinout, niveles lógicos y tierra común antes de energizar o cargar el programa incluido.
3. ¿Es compatible con Arduino Uno?
Sí, respetando tensión, corriente e interfaz. El ejemplo incluido sirve como punto de partida y deja visibles los parámetros que requieren ajuste.
4. ¿Puede utilizarse con Raspberry Pi?
Sí cuando la interfaz es compatible, pero sus GPIO toleran solamente 3,3 V; las señales mayores necesitan adaptación y protección apropiadas.
5. ¿Qué conviene revisar antes de instalarlo?
Verifica serigrafía, polaridad, revisión del PCB, posición de puentes y tensión real; módulos visualmente similares pueden incorporar circuitos o pinouts diferentes.
6. ¿Cómo se compara con BMP280?
Frente a BMP280, cambia la capacidad, interfaz y complejidad de integración; la elección correcta depende del proyecto, alimentación y precisión necesarias.
7. ¿Cómo se compara con BME280?
Comparado con BME280, ofrece un enfoque distinto en costo, rendimiento y conexiones; evalúa también disponibilidad de bibliotecas, documentación y repuestos.
8. ¿Mide humedad relativa?
No; BMP180 mide presión y temperatura auxiliar. Para humedad utiliza BME280, AHT20, SHT31 u otro sensor diseñado específicamente para ello.
9. ¿Por qué cambia la altitud estando inmóvil?
La altitud barométrica varía con presión meteorológica, corrientes de aire y referencia; filtra lecturas y actualiza presión al nivel del mar.
10. ¿Puede compartir el bus I²C?
Sí, mientras ninguna otra pieza utilice la dirección 0x77 y el bus mantenga pull-ups, tensión y capacitancia dentro de especificación.
