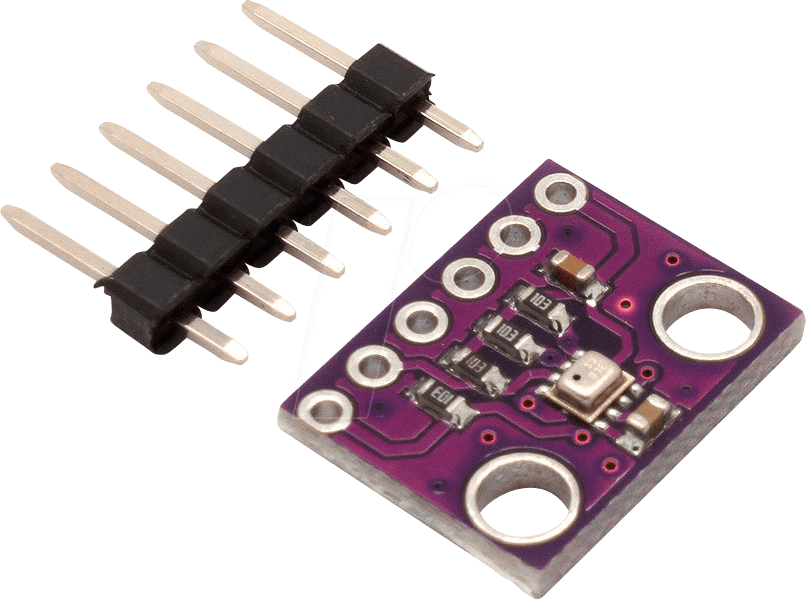

BME280 Modulo Sensor 3.3 V – Temperatura, Humedad y Presión Barométrica Digital I2C / SPI para Arduino
[BME280] BME280 Modulo Sensor 3.3 V – Temperatura, Humedad y Presión Barométrica Digital I2C / SPI para Arduino
Referencia Interna:
BME280
Sensor Ambiental BME280
Medición ambiental digital mediante sensores calibrados.
El BME280 de Bosch integra presión barométrica, temperatura y humedad relativa en un solo circuito digital. Puede comunicarse mediante I²C o SPI y proporciona datos compensados utilizando parámetros de calibración almacenados internamente.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación del chip | VDD 1,71–3,6 V; VDDIO 1,2–3,6 V |
| Mediciones | Presión, temperatura y humedad relativa |
| Presión | 300 a 1100 hPa |
| Humedad | 0 a 100 %RH |
| Temperatura | −40 a +85 °C |
| Interfaz | I²C y SPI |
| Direcciones I²C | 0x76 o 0x77 |
| Consumo a 1 Hz | 3,6 µA típico para las tres magnitudes |
| Compatibilidad | Arduino Uno y derivados; Raspberry Pi mediante I²C/SPI |
| Características adicionales | Valor |
|---|---|
| Precisión de humedad | ±3 %RH típica |
| Precisión de presión | ±1 hPa típica |
| Precisión de temperatura | ±1 °C entre 0 y 65 °C |
| Resolución de humedad | 0,008 %RH |
| Resolución de presión | 0,18 Pa |
| Tamaño del chip | 2,5 × 2,5 × 0,93 mm |
Ventajas y aplicaciones
Mediciones ambientales digitales: Entrega variables ambientales compensadas digitalmente para registrar condiciones sin diseñar etapas analógicas externas sensibles al ruido.
Comunicación flexible: La interfaz digital facilita integrar el sensor con microcontroladores y computadoras de placa única mediante bibliotecas ampliamente disponibles.
Bajo consumo energético: Sus modos de operación permiten realizar mediciones periódicas conservando energía en estaciones portátiles y registradores alimentados por batería.
Calibración almacenada: Los coeficientes internos permiten compensar las lecturas crudas siguiendo los algoritmos documentados por los fabricantes de cada circuito.
Aplicaciones diversas: Resulta apropiado para estaciones meteorológicas, monitoreo interior, automatización, altimetría aproximada y análisis de cambios ambientales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
Instala las bibliotecas Adafruit correspondientes. El ejemplo presenta mediciones en el monitor serie sin controlar actuadores automáticamente.
#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>
Adafruit_BME280 bme;
void setup(){Serial.begin(115200);if(!bme.begin(0x76)&&!bme.begin(0x77))Serial.println("No detectado");}
void loop(){Serial.print(bme.readTemperature());Serial.print(" C | ");Serial.print(bme.readPressure()/100.0);Serial.print(" hPa | ");Serial.print(bme.readHumidity());Serial.println(" %RH");delay(1000);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué variables mide este módulo?
El BME280 de Bosch integra presión barométrica, temperatura y humedad relativa en un solo circuito digital. Puede comunicarse mediante I²C o SPI y proporciona.
2. ¿Necesita calibración manual?
Los sensores incluyen coeficientes de fábrica, pero una aplicación exigente puede compararlos con referencias trazables para corregir montaje y condiciones.
3. ¿Puede calcular altitud?
La altitud se estima desde la presión y una referencia al nivel del mar; el clima modifica el resultado aunque el sensor permanezca fijo.
4. ¿Qué bus de comunicación utiliza?
Utiliza comunicación digital I²C y, cuando el circuito o placa lo expone, también puede trabajar mediante la interfaz SPI disponible.
5. ¿Es compatible con Arduino Uno?
Sí mediante las líneas digitales correspondientes y bibliotecas adecuadas, respetando alimentación y niveles lógicos de la placa comercial utilizada durante.
6. ¿Es compatible con Raspberry Pi?
Sí mediante I²C de 3,3 V, configurando la dirección correcta y habilitando el bus desde el sistema operativo instalado durante.
7. ¿Qué causa lecturas incorrectas?
Una dirección equivocada, biblioteca incompatible, calentamiento cercano, flujo de aire, condensación o alimentación inestable pueden alterar las mediciones obtenidas durante.
8. ¿Cómo se compara con BMP280?
BME280 añade medición de humedad relativa; BMP280 solamente proporciona presión y temperatura, aunque ambos comparten interfaces y aspecto físico similares.
9. ¿En qué difiere de DHT22?
BME280 agrega presión y utiliza I²C o SPI; DHT22 mide temperatura y humedad mediante una interfaz digital propietaria más lenta.
10. ¿Sustituye un barómetro calibrado?
No siempre. Para aplicaciones metrológicas necesita comparación trazable, montaje adecuado y compensación de las condiciones ambientales específicas del sistema durante.
