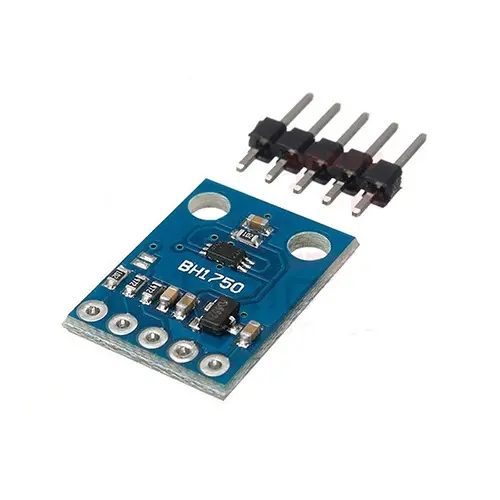

Módulo de Luz Ambiental BH1750 GY-302
Medición digital de iluminancia directamente en lux mediante I²C.
El BH1750-PCB GY-302 utiliza un sensor digital BH1750FVI con respuesta espectral aproximada al ojo humano. Su ADC interno convierte la luz ambiental en valores de iluminancia transmitidos mediante I²C, evitando calibrar una salida analógica básica.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación del módulo | 3,3 a 5 V CC |
| Magnitud | Iluminancia en lux |
| Rango del módulo | 1 a 65 535 lx |
| Interfaz | I²C |
| Dirección principal | 0x23 con ADDR en LOW |
| Dirección alternativa | 0x5C con ADDR en HIGH |
| Resolución | Hasta 0,5 lx en modo de alta resolución |
| Corriente activa | 140 µA típica |
| Compatibilidad | Arduino Uno y derivados; Raspberry Pi mediante I²C |
| Características adicionales | Valor |
|---|---|
| Convertidor | ADC interno de 16 bits |
| Respuesta espectral | Aproximada a la sensibilidad visual humana |
| Modo apagado | Menor de 1 µA |
| Rechazo | Baja influencia de radiación infrarroja |
| Dimensiones GY-302 | Aproximadamente 21 × 16 mm |
| Aplicaciones | Iluminación, pantallas, domótica y registro ambiental |
Ventajas y aplicaciones
Lectura directa en lux: El convertidor interno entrega iluminancia digital, evitando construir tablas empíricas como ocurre con una fotorresistencia analógica básica.
Respuesta visual aproximada: Su sensibilidad espectral se aproxima al ojo humano y reduce la influencia de radiación infrarroja sobre la medición.
Muy bajo consumo: Consume aproximadamente 140 µA durante medición y menos de un microamperio en apagado, favoreciendo equipos alimentados por batería.
Dos direcciones I²C: El pin ADDR permite seleccionar 0x23 o 0x5C para integrar dos sensores en el mismo bus.
Amplio rango útil: Puede registrar desde iluminación tenue hasta decenas de miles de lux en proyectos de domótica y monitoreo ambiental.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
Instala la biblioteca BH1750 de Christopher Laws. El ejemplo inicia el modo continuo de alta resolución e imprime lux cada segundo.
#include <Wire.h>
#include <BH1750.h>
BH1750 luxometro(0x23);
void setup(){
Serial.begin(115200);Wire.begin();
luxometro.begin(BH1750::CONTINUOUS_HIGH_RES_MODE);
}
void loop(){
if(luxometro.measurementReady()){
Serial.print("Iluminancia: ");Serial.print(luxometro.readLightLevel());Serial.println(" lx");
}
delay(1000);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué mide el BH1750-PCB?
Mide iluminancia ambiental y entrega valores digitales expresados en lux, una unidad relacionada con la luz visible recibida por una superficie.
2. ¿Qué dirección I²C utiliza?
Utiliza normalmente 0x23 con ADDR bajo y puede cambiar a 0x5C conectando ese pin al nivel alto correspondiente en proyectos.
3. ¿Necesita calibración del usuario?
Entrega lux digitalmente sin calibración básica, aunque una comparación con instrumento trazable puede corregir efectos del montaje y tolerancias también.
4. ¿Puede medir luz solar directa?
Su rango llega aproximadamente a 65 535 lux; la luz solar intensa puede superar ese límite y producir saturación de lectura.
5. ¿Es compatible con Arduino Uno?
Sí. Se comunica mediante I²C utilizando SDA en A4 y SCL en A5, además de alimentación y tierra comunes también.
6. ¿Es compatible con Raspberry Pi?
Sí. Puede conectarse al bus I²C de 3,3 V y leerse mediante bibliotecas disponibles para distintos lenguajes durante cada proyecto.
7. ¿Qué significa una lectura en lux?
Lux expresa flujo luminoso visible recibido por unidad de superficie, equivalente a un lumen distribuido sobre un metro cuadrado también.
8. ¿Cómo se compara con ARD-LDR?
BH1750 entrega valores digitales en lux; ARD-LDR produce una respuesta relativa analógica y un umbral digital ajustable mediante potenciómetro también.
9. ¿En qué difiere de TSL2561?
Ambos son sensores digitales de luz, pero utilizan arquitecturas, canales espectrales, rangos, comandos y métodos de cálculo diferentes en proyectos.
10. ¿Puede detectar colores?
No. Mide iluminancia general aproximada a la visión humana; para separar componentes rojo, verde y azul se necesita un sensor colorimétrico.
Módulo reductor DC-DC ajustable LM2596
Convertidor Step-Down Buck regulable de hasta 3 A
El LM2596-PCB es un módulo convertidor DC-DC Step-Down o Buck diseñado para reducir una tensión continua de entrada y entregar una salida regulada de menor valor. Incorpora el regulador conmutado LM2596S-ADJ, inductor, diodo Schottky, capacitores de filtrado y potenciómetro multivuelta. Resulta apropiado para fuentes, baterías, iluminación y equipos electrónicos. Su corriente práctica continua depende de ventilación, diferencia de voltaje y temperatura.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Convertidor DC-DC Step-Down o Buck no aislado |
| Circuito regulador | LM2596S-ADJ |
| Tensión de entrada | 4–40 V CC |
| Tensión de salida | 1,25–37 V CC ajustable |
| Margen de regulación | La entrada debe superar la salida aproximadamente 1,5–2 V |
| Corriente máxima | 3 A |
| Corriente continua práctica | Aproximadamente 2 A sin refrigeración adicional |
| Frecuencia de conmutación | 150 kHz típica |
| Eficiencia orientativa | Hasta aproximadamente 90–92 %, según entrada, salida y carga |
| Compatibilidad | Fuentes DC, baterías, iluminación LED y equipos electrónicos |
| Características adicionales | Valor |
|---|---|
| Ajuste de salida | Potenciómetro multivuelta |
| Terminales de entrada | IN+ e IN− |
| Terminales de salida | OUT+ y OUT− |
| Protección térmica | Integrada en el LM2596 |
| Limitación de corriente | Integrada en el regulador |
| Aislamiento galvánico | No incluido |
| Protección de polaridad | No garantizada en módulos comerciales comunes |
| Rizado de salida | Depende de carga, cableado, filtrado y estado de los capacitores |
| Disipación | Puede requerir disipador o ventilación por encima de 2 A |
| Aplicaciones habituales | Reducción de 12 V a 5 V, 24 V a 12 V y otras salidas inferiores |
Ventajas principales
Reducción eficiente: Convierte una tensión continua mayor en otra menor con pérdidas reducidas frente a reguladores lineales tradicionales de potencia equivalente.
Salida regulable: El potenciómetro multivuelta permite seleccionar con precisión la tensión requerida, siempre por debajo de la entrada y dentro del rango operativo.
Capacidad práctica: Puede alimentar numerosas cargas electrónicas; para corrientes elevadas necesita ventilación, conexiones firmes y verificación cuidadosa de temperatura.
Protecciones integradas: El LM2596 incorpora limitación de corriente y apagado térmico, aportando protección básica frente a condiciones anormales de funcionamiento.
Instalación sencilla: Los terminales IN y OUT claramente identificados facilitan su integración en diferentes sistemas de alimentación de corriente continua.
Aplicaciones recomendadas
Fuentes regulables: Permite obtener diferentes tensiones inferiores desde una sola fuente continua, facilitando pruebas, mantenimiento y alimentación de equipos electrónicos.
Sistemas con baterías: Reduce 12 V o 24 V hacia niveles adecuados para iluminación, receptores, controladores y otros dispositivos de menor tensión.
Iluminación LED: Alimenta tiras y módulos LED de tensión constante, siempre que la corriente y potencia permanezcan dentro de los límites térmicos.
Equipos automotrices: Puede adaptar la alimentación del vehículo para accesorios electrónicos, incorporando fusible y protección contra transitorios cuando la instalación lo requiera.
Proyectos electrónicos: Proporciona una salida ajustable para etapas de control, comunicaciones, audio y cargas DC que necesiten una tensión inferior estable.
Las imágenes presentan la distribución de componentes y la identificación de los terminales de entrada y salida del módulo LM2596-PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones con productos relacionados.
1. ¿El LM2596 puede elevar el voltaje de entrada?
No. Es un convertidor Buck reductor: la salida siempre debe ser inferior a la entrada, conservando además un margen aproximado de 1,5–2 V.
2. ¿Qué diferencia existe frente a un regulador lineal LM317?
El LM2596 conmuta a 150 kHz y desperdicia menos energía; el LM317 regula linealmente, admite menor corriente y disipa más calor con grandes caídas.
3. ¿Cómo se compara con el LM2576?
Ambos son reductores de 3 A, pero el LM2596 trabaja a 150 kHz frente a 52 kHz del LM2576, permitiendo componentes magnéticos más pequeños.
4. ¿Cuándo conviene utilizar un módulo XL4015?
El XL4015 se anuncia para 5 A y 180 kHz; conviene en cargas mayores, siempre considerando refrigeración, calidad de placa y corriente continua real.
5. ¿Puede reemplazar un elevador MT3608?
No. El LM2596 reduce tensión, mientras el MT3608 es Boost y eleva una entrada menor; la elección depende de la relación entrada-salida requerida.
6. ¿Entrega realmente 3 A de forma continua?
Tres amperios corresponden a la capacidad nominal del regulador. En módulos compactos se recomienda aproximadamente 2 A continuos sin refrigeración adicional y con buena ventilación.
7. ¿Cómo se ajusta correctamente la salida?
Conecta únicamente la entrada, mide OUT+ y OUT− con multímetro y gira lentamente el potenciómetro hasta obtener el voltaje requerido antes de instalar la carga.
8. ¿Qué margen necesita entre entrada y salida?
Para conservar regulación estable, la entrada debe superar normalmente la salida entre 1,5 y 2 V; el margen necesario aumenta según carga y temperatura.
9. ¿Puede utilizarse directamente con baterías?
Sí, siempre que su tensión permanezca dentro del rango de entrada y supere la salida configurada; también deben respetarse polaridad, corriente y temperatura.
10. ¿Incluye protección contra polaridad invertida?
Los módulos LM2596 comunes normalmente no garantizan esa protección. Invertir IN+ e IN− puede dañarlos, por lo que debe comprobarse la polaridad antes de energizar.
