BD140 TRANSISTOR PNP USO GENERAL

https://electrofranko.mifactura.digital/web/image/product.template/345/image_1920?unique=8c44d24

S/ 1.00 1.0 PEN S/ 1.00

S/ 1.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: BD140

Transistor PNP de Potencia Media – BD140

El BD140 es un transistor PNP de potencia media en encapsulado TO-126, ampliamente utilizado en etapas de salida, control de potencia y amplificación. Soporta tensiones de hasta -80 V y corrientes de -1.5 A, ofreciendo una excelente estabilidad térmica y baja caída de saturación. Es el complemento del BD139 en configuraciones push-pull para amplificadores de audio, fuentes lineales y reguladores de voltaje. Su durabilidad y versatilidad lo convierten en un componente esencial en aplicaciones electrónicas industriales, educativas y de prototipado avanzado.

Especificaciones Técnicas

Tipo de dispositivoTransistor PNP de potencia media
EncapsuladoTO-126
Tensión colector-emisor (VCEO)-80 V
Corriente de colector (IC)-1.5 A
Disipación máxima de potencia12.5 W
Ganancia de corriente (hFE)40 – 250
VCE(sat)≈ -0.3 V @ IC=-0.5 A
VBE(on)≈ -0.7 V
Frecuencia de transición (fT)≈ 50 MHz
Temperatura de operación-55 °C a +150 °C
Configuración de pines1-Emisor, 2-Colector, 3-Base
Aplicaciones principalesAudio, regulación, fuentes y control
MontajePermite uso con disipador para mayor potencia

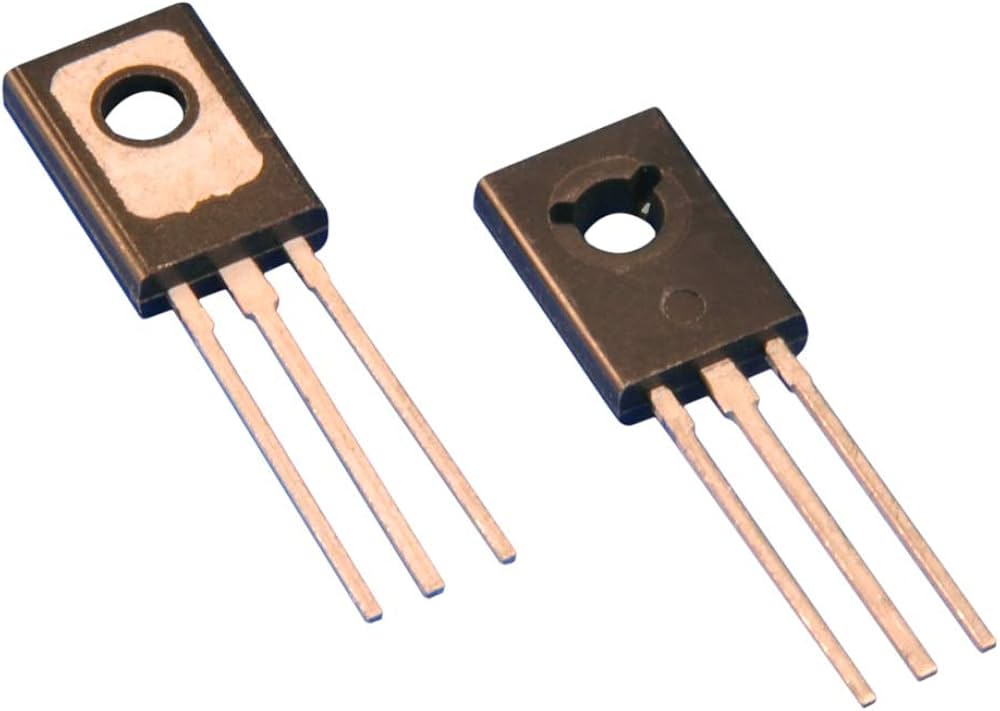

Transistor BD140 TO-126 PNP de potencia media

Usos Comunes del BD140


  • • Amplificadores complementarios: Uso conjunto con BD139 para etapas push-pull de audio.
  • • Reguladores de voltaje: Elemento serie en fuentes lineales de potencia media.
  • • Controladores de motores: Manejo de motores pequeños y actuadores DC con alta eficiencia.
  • • Electrónica educativa: Ideal para prácticas de potencia, control y amplificación.
  • • Fuentes auxiliares: Integrado en etapas de control y regulación secundaria.
  • • Automatización industrial: Activación de relés, solenoides y válvulas eléctricas.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del BD140 para especificaciones completas y aplicaciones.

Descargue su Datasheet (PDF)
