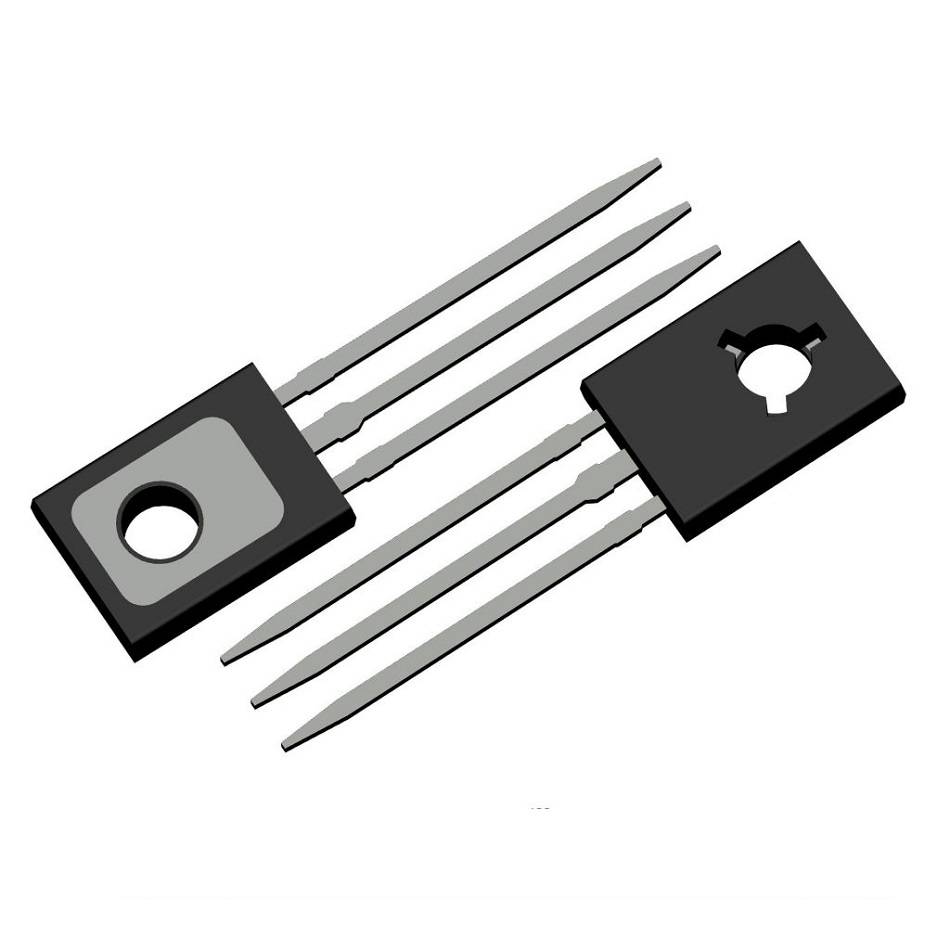

BD139 Transistor NPN 1.5A VCEO 80 V TO-126

[BD139] BD139 Transistor NPN 1.5A VCEO 80 V TO-126

https://electrofranko.com/web/image/product.template/2722/image_1920?unique=f95956a

S/ 1.00 1.0 PEN S/ 1.00

S/ 1.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: BD139

Transistor NPN de Potencia en Encapsulado TO-126 - BD139

El BD139 es un transistor bipolar NPN de potencia media, diseñado para trabajar en aplicaciones de amplificación y conmutación donde se requiere buena capacidad de corriente y estabilidad térmica. Es muy utilizado en etapas de audio, drivers de potencia, fuentes lineales, control de pequeñas cargas y módulos de automatización. Su encapsulado TO-126 permite fijación a disipador para mejorar la disipación de calor y mantener un funcionamiento estable en operación continua. Ofrece comportamiento confiable en diseños electrónicos de uso general, mantenimiento y reparación, además de ser una opción práctica en proyectos educativos por su disponibilidad y robustez. Cuando se monta correctamente, brinda desempeño consistente bajo condiciones exigentes.

Especificaciones Técnicas

Tipo de dispositivoTransistor BJT NPN de potencia media
EncapsuladoTO-126
Tensión colector-emisor (VCEO)80 V
Tensión colector-base (VCBO)100 V
Tensión emisor-base (VEBO)5 V
Corriente de colector (IC)1.5 A (máxima)
Corriente pico (ICM)Hasta ~3 A (pulsos cortos, según hoja de datos)
Potencia de disipación (Ptot)Hasta ~12.5 W (con disipador adecuado)
Ganancia DC (hFE)40 a 250 (según corriente y fabricante)
Frecuencia de transición (fT)~ 190 MHz (típico)
VCE(sat)Bajo, útil para conmutación eficiente
Configuración de pinesBase - Colector - Emisor (verificar serigrafía del fabricante)
Temperatura de operación-55 °C a 150 °C
Transistor BD139 TO-126

Usos Comunes del BD139

  • • Amplificadores de audio: Se usa como etapa de potencia o predriver por su respuesta estable y confiable.
  • • Fuentes de alimentación lineales: Funciona como transistor de paso en reguladores discretos con buena disipación térmica.
  • • Control de motores DC pequeños: Permite conmutar motores de baja potencia de forma práctica y eficiente.
  • • Conmutación de cargas moderadas: Ideal para activar relés, ventiladores y lámparas DC con control sencillo.
  • • Reparación y reemplazo electrónico: Repuesto común en equipos de audio, control industrial y electrónica general.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del BD139 para especificaciones completas, curvas y parámetros eléctricos.
