- BD135 TRANSISTOR NPN USO GENERAL 1.5A 45 VOLTIOS TO126 [BD135] BD135 TRANSISTOR NPN USO GENERAL 1.5A 45 VOLTIOS TO126

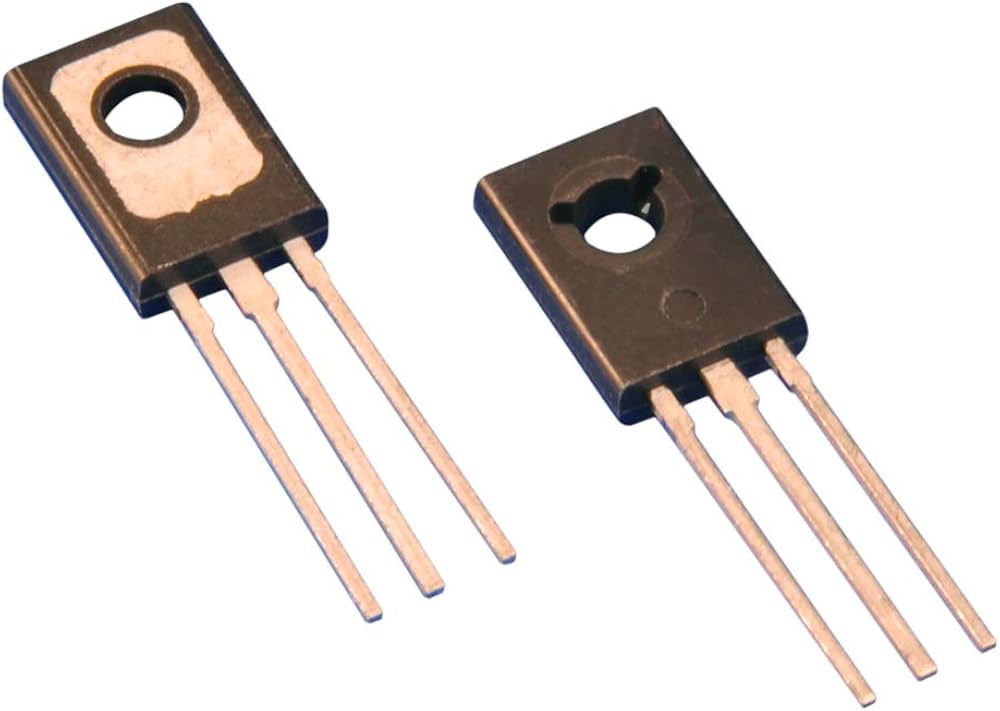

BD135 TRANSISTOR NPN USO GENERAL 1.5A 45 VOLTIOS TO126
[BD135] BD135 TRANSISTOR NPN USO GENERAL 1.5A 45 VOLTIOS TO126
https://electrofranko.com/shop/bd135-bd135-transistor-npn-uso-general-1-5a-45-voltios-to126-341 https://electrofranko.com/web/image/product.template/341/image_1920?unique=8c3df15BD135 Transistor de Potencia Media NPN de Silicio
Transistor epitaxial de potencia media para etapas de salida de audio y conmutación de controladores
El BD135 es un transistor epitaxial de potencia media de silicio con estructura NPN, diseñado para operar en circuitos de amplificación de audio y conmutación eficiente. Su diseño mecánico y eléctrico le permite manejar corrientes de colector continuas de hasta 1.5A, garantizando un margen seguro de operación. Su encapsulado plano facilita una transferencia térmica óptima en proyectos de automatización e instrumentación.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | 45V (Máximo) |
| Voltaje Colector-Base (VCBO) | 45V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | 5V (Límite absoluto) |
| Corriente de colector continua (IC) | 1.5 A |
| Corriente de colector pico (ICM) | 3 A (Pulsada) |
| Corriente de base continua (IB) | 0.5 A (500 mA) |
| Ganancia de corriente continua (hFE) | 40 a 250 (Clasificado por subgrupos) |
| Disipación de potencia máxima (PD) | 12.5W (Con disipador a TC = 25°C) |
| Voltaje de saturación (VCE sat) | 0.5V (Máximo a IC = 0.5A, IB = 0.05A) |
| Encapsulado estándar | SOT-32 / TO-126 (Plástico plano con orificio de fijación) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista frontal) |
|---|---|---|---|
| Pin 1 | Emisor (E) | Retorno de Corriente / Tierra (GND) | Izquierda |
| Pin 2 | Colector (C) | Conexión a la Carga / Respaldo Metálico | Centro |
| Pin 3 | Base (B) | Entrada de Control Lógica (Inyección) | Derecha |
Ventajas del BD135
Manejo de Corriente Óptimo (1.5A): Supera a los transistores pequeños de señal, permitiendo controlar cargas de nivel intermedio como pequeños motores y lámparas sin degradación.
Respuesta de Linealidad Estable: Su ganancia de corriente predecible en su zona activa lo convierte en una opción idónea para etapas de salida de amplificadores de audio analógicos de baja distorsión.
Excelente Complemento Simétrico: Forma parejas perfectas con su homólogo de estructura PNP, el transistor BD136, permitiendo el diseño de configuraciones Push-Pull eficientes.
Encapsulado TO-126 Práctico: Su diseño plano con perforación central facilita un atornillado directo y firme sobre disipadores térmicos de aluminio para evacuar de manera segura hasta 12.5W.
Aplicaciones Recomendadas
BD135 Transistor de Potencia Media NPN de Silicio
Transistor epitaxial de potencia media para etapas de salida de audio y conmutación de controladores
El BD135 es un transistor epitaxial de potencia media de silicio con estructura NPN, diseñado para operar en circuitos de amplificación de audio y conmutación eficiente. Su diseño mecánico y eléctrico le permite manejar corrientes de colector continuas de hasta 1.5A, garantizando un margen seguro de operación. Su encapsulado plano facilita una transferencia térmica óptima en proyectos de automatización e instrumentación.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | 45V (Máximo) |
| Voltaje Colector-Base (VCBO) | 45V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | 5V (Límite absoluto) |
| Corriente de colector continua (IC) | 1.5 A |
| Corriente de colector pico (ICM) | 3 A (Pulsada) |
| Corriente de base continua (IB) | 0.5 A (500 mA) |
| Ganancia de corriente continua (hFE) | 40 a 250 (Clasificado por subgrupos) |
| Disipación de potencia máxima (PD) | 12.5W (Con disipador a TC = 25°C) |
| Voltaje de saturación (VCE sat) | 0.5V (Máximo a IC = 0.5A, IB = 0.05A) |
| Encapsulado estándar | SOT-32 / TO-126 (Montaje por orificio) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista frontal) |
|---|---|---|---|
| Pin 1 | Emisor (E) | Retorno de Corriente / Tierra (GND) | Izquierda |
| Pin 2 | Colector (C) | Conexión a la Carga / Respaldo Metálico | Centro |
| Pin 3 | Base (B) | Entrada de Control Lógica (Inyección) | Derecha |
Ventajas del BD135
Manejo de Corriente Óptimo (1.5A): Supera a los transistores pequeños de señal, permitiendo controlar cargas de nivel intermedio como pequeños motores y lámparas sin degradación.
Respuesta de Linealidad Estable: Su ganancia de corriente predecible en su zona activa lo convierte en una opción idónea para etapas de salida de amplificadores de audio analógicos de baja distorsión.
Excelente Complemento Simétrico: Forma parejas perfectas con su homólogo de estructura PNP, el transistor BD136, permitiendo el diseño de configuraciones Push-Pull eficientes.
Encapsulado Técnico de Disipación: Su diseño plano con perforación central facilita un atornillado directo y firme sobre disipadores térmicos de aluminio para evacuar de manera segura hasta 12.5W.
Aplicaciones Recomendadas
BD135 Transistor de Potencia Media NPN de Silicio
Transistor epitaxial de potencia media para etapas de salida de audio y conmutación de controladores
El BD135 es un transistor epitaxial de potencia media de silicio con estructura NPN, diseñado para operar en circuitos de amplificación de audio y conmutación eficiente. Su diseño mecánico y eléctrico le permite manejar corrientes de colector continuas de hasta 1.5A, garantizando un margen seguro de operación. Su encapsulado plano facilita una transferencia térmica óptima en proyectos de automatización e instrumentación.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | 45V (Máximo) |
| Voltaje Colector-Base (VCBO) | 45V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | 5V (Límite absoluto) |
| Corriente de colector continua (IC) | 1.5 A |
| Corriente de colector pico (ICM) | 3 A (Pulsada) |
| Corriente de base continua (IB) | 0.5 A (500 mA) |
| Ganancia de corriente continua (hFE) | 40 a 250 (Clasificado por subgrupos) |
| Disipación de potencia máxima (PD) | 12.5W (Con disipador a TC = 25°C) |
| Voltaje de saturación (VCE sat) | 0.5V (Máximo a IC = 0.5A, IB = 0.05A) |
| Encapsulado estándar | SOT-32 / TO-126 (Plástico plano con orificio de fijación) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista frontal) |
|---|---|---|---|
| Pin 1 | Emisor (E) | Retorno de Corriente / Tierra (GND) | Izquierda |
| Pin 2 | Colector (C) | Conexión a la Carga / Respaldo Metálico | Centro |
| Pin 3 | Base (B) | Entrada de Control Lógica (Inyección) | Derecha |
Ventajas del BD135
Manejo de Corriente Óptimo (1.5A): Supera a los transistores pequeños de señal, permitiendo controlar cargas de nivel intermedio como pequeños motores y lámparas sin degradación.
Respuesta de Linealidad Estable: Su ganancia de corriente predecible en su zona activa lo convierte en una opción idónea para etapas de salida de amplificadores de audio analógicos de baja distorsión.
Excelente Complemento Simétrico: Forma parejas perfectas con su homólogo de estructura PNP, el transistor BD136, permitiendo el diseño de configuraciones Push-Pull eficientes.
Encapsulado TO-126 Práctico: Su diseño plano con perforación central facilita un atornillado directo y firme sobre disipadores térmicos de aluminio para evacuar de manera segura hasta 12.5W.
Aplicaciones Recomendadas
BD135 Transistor de Potencia Media NPN de Silicio
Transistor epitaxial de potencia media para etapas de salida de audio y conmutación de controladores
El BD135 es un transistor epitaxial de potencia media de silicio con estructura NPN, diseñado para operar en circuitos de amplificación de audio y conmutación eficiente. Su diseño mecánico y eléctrico le permite manejar corrientes de colector continuas de hasta 1.5A, garantizando un margen seguro de operación. Su encapsulado plano facilita una transferencia térmica óptima en proyectos de automatización e instrumentación.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | 45V (Máximo) |
| Voltaje Colector-Base (VCBO) | 45V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | 5V (Límite absoluto) |
| Corriente de colector continua (IC) | 1.5 A |
| Corriente de colector pico (ICM) | 3 A (Pulsada) |
| Corriente de base continua (IB) | 0.5 A (500 mA) |
| Ganancia de corriente continua (hFE) | 40 a 250 (Clasificado por subgrupos) |
| Disipación de potencia máxima (PD) | 12.5W (Con disipador a TC = 25°C) |
| Voltaje de saturación (VCE sat) | 0.5V (Máximo a IC = 0.5A, IB = 0.05A) |
| Encapsulado estándar | SOT-32 / TO-126 (Montaje por orificio) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista frontal) |
|---|---|---|---|
| Pin 1 | Emisor (E) | Retorno de Corriente / Tierra (GND) | Izquierda |
| Pin 2 | Colector (C) | Conexión a la Carga / Respaldo Metálico | Centro |
| Pin 3 | Base (B) | Entrada de Control Lógica (Inyección) | Derecha |
Ventajas del BD135
Manejo de Corriente Óptimo (1.5A): Supera a los transistores pequeños de señal, permitiendo controlar cargas de nivel intermedio como pequeños motores y lámparas sin degradación.
Respuesta de Linealidad Estable: Su ganancia de corriente predecible en su zona activa lo convierte en una opción idónea para etapas de salida de amplificadores de audio analógicos de baja distorsión.
Excelente Complemento Simétrico: Forma parejas perfectas con su homólogo de estructura PNP, el transistor BD136, permitiendo el diseño de configuraciones Push-Pull eficientes.
Encapsulado Técnico de Disipación: Su diseño plano con perforación central facilita un atornillado directo y firme sobre disipadores térmicos de aluminio para evacuar de manera segura hasta 12.5W.
Aplicaciones Recomendadas
