BD135 TRANSISTOR NPN USO GENERAL 1.5A 45 VOLTIOS TO126

S/ 1.00 1.0 PEN S/ 1.00

S/ 1.00

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: BD135

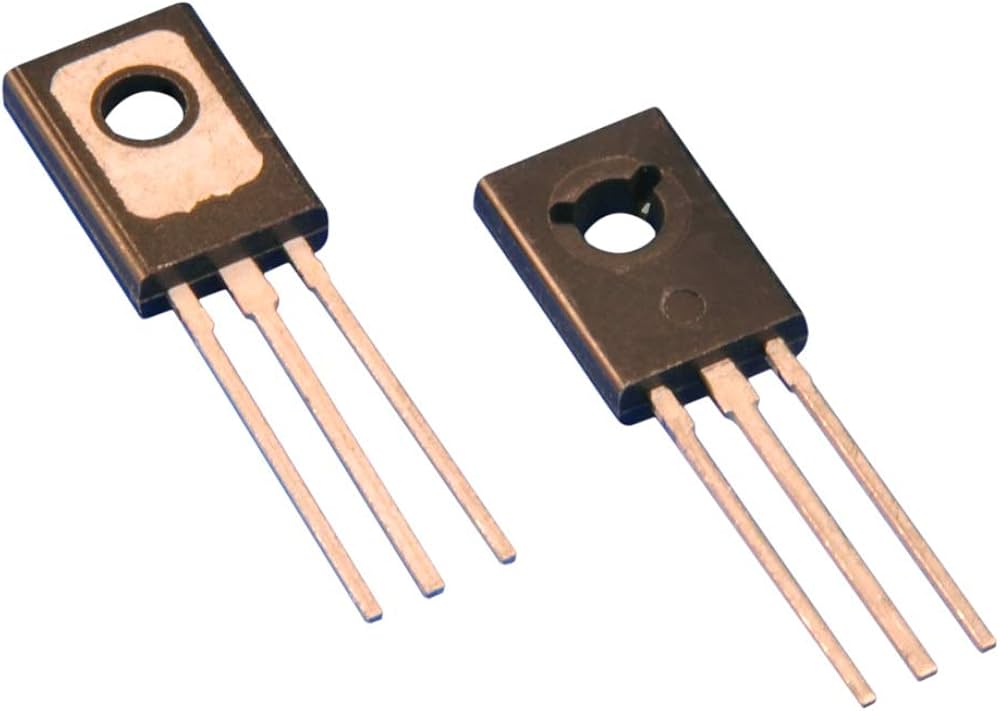

Transistor NPN de Potencia Media – BD135

El BD135 es un transistor NPN de potencia media con encapsulado TO-126, diseñado para amplificación y conmutación en aplicaciones de potencia moderada. Soporta hasta 1,5A de corriente y 45V de tensión colector-emisor. Se utiliza en etapas de salida de audio, fuentes de alimentación lineales, control de motores y reguladores de voltaje. Es un componente confiable, económico y eficiente, ideal para proyectos industriales, educativos y de automatización.

Especificaciones Técnicas

Tipo de dispositivo	Transistor NPN de potencia media
Encapsulado	TO-126
Tensión colector-emisor (V_CEO)	45 V
Corriente de colector (I_C)	1.5 A
Disipación máxima de potencia	12.5 W
Ganancia de corriente (h_FE)	40 – 250
V_CE(sat)	≈ 0.3 V @ I_C=0.5 A
Frecuencia de transición (f_T)	≈ 50 MHz
Temperatura de operación	-55 °C a +150 °C
Configuración de pines	1-Emisor, 2-Colector, 3-Base
Aplicaciones principales	Audio, fuentes, controladores y reguladores
Montaje	Con disipador opcional para alta corriente

Usos Comunes del BD135

• Amplificadores de potencia: Etapas intermedias en sistemas de audio profesional.
• Control de motores: Regulación de corriente en motores de baja potencia.
• Fuentes lineales: Regulación de voltaje estable con disipación eficiente.
• Proyectos educativos: Aplicaciones en prácticas de electrónica de potencia.
• Automatización: Etapas de conmutación de relés o solenoides.
• Control térmico: Disipación confiable en diseños industriales.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del BD135 para especificaciones completas y aplicaciones.

Descargue su Datasheet (PDF)
