TRANSISTOR PNP USO GENERAL

S/ 0.40 0.4 PEN S/ 0.40

S/ 0.40

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: BC559

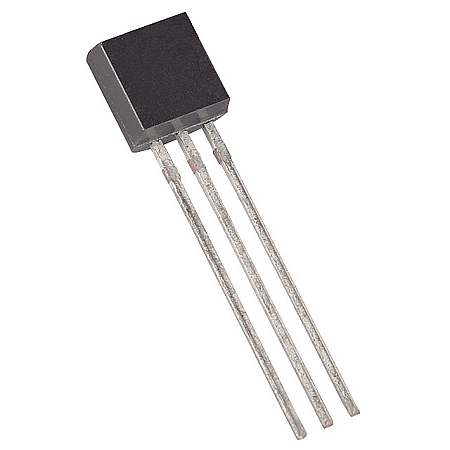

Transistor PNP de Bajo Ruido – BC559

El BC559 es un transistor PNP de bajo ruido diseñado para aplicaciones de audio, sensado y amplificación de precisión. Su encapsulado TO-92 permite montaje rápido en placas y prototipos. Con excelente estabilidad térmica y bajo nivel de distorsión, se utiliza en etapas de preamplificación, filtros activos, instrumentos de medición y circuitos de control. Su confiabilidad, bajo costo y ganancia constante lo hacen ideal para sistemas analógicos sensibles y proyectos profesionales o educativos.

Especificaciones Técnicas

Tipo de dispositivo	Transistor PNP de bajo ruido
Encapsulado	TO-92
Tensión colector-emisor (V_CEO)	-30 V
Corriente de colector (I_C)	-100 mA
Disipación máxima de potencia	500 mW
Ganancia de corriente (h_FE)	110 – 800 (según lote/clase)
V_CE(sat)	≈ -0.25 V @ I_C=-10 mA
V_BE(on)	≈ -0.7 V
Frecuencia de transición (f_T)	≈ 150 MHz
Temperatura de operación	-55 °C a +150 °C
Configuración de pines	1-Colector, 2-Base, 3-Emisor
Aplicaciones principales	Audio, control, sensores y filtros activos

Usos Comunes del BC559

• Preamplificadores de audio: Entrada de bajo ruido y alta fidelidad sonora.
• Filtros activos: Aplicaciones en sistemas analógicos de medición o audio.
• Acondicionamiento de señales: Amplificación y estabilización de niveles eléctricos.
• Osciladores y generadores: Circuitos de frecuencia estable para instrumentación.
• Prototipos educativos: Componentes ideales para prácticas de laboratorio.
• Automatización ligera: Circuitos de control y monitoreo de bajo consumo.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del BC559 para especificaciones completas y aplicaciones.

Descargue su Datasheet (PDF)
