- TRANSISTOR PNP USO GENERAL [BC557] TRANSISTOR PNP USO GENERAL

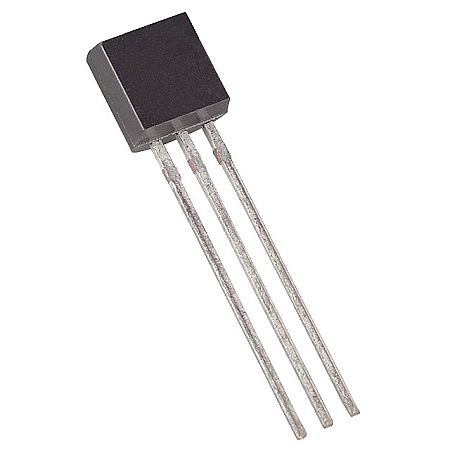

TRANSISTOR PNP USO GENERAL
[BC557] TRANSISTOR PNP USO GENERAL
https://electrofranko.com/shop/bc557-transistor-pnp-uso-general-338 https://electrofranko.com/web/image/product.template/338/image_1920?unique=ede2354
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
BC557
BC557 Transistor PNP de Propósito General
Transistor bipolar BJT de silicio de pequeña señal para amplificación general y conmutación del lado alto
El BC557 es un transistor epitaxial de silicio de pequeña señal con estructura PNP, diseñado para circuitos de amplificación general y conmutación de baja potencia. Su excelente linealidad interna permite procesar flujos de señales analógicas delicadas con mínima distorsión en la etapa primaria. Su encapsulado clásico compacto asegura un acoplamiento idóneo en tarjetas electrónicas de alta densidad y laboratorios educativos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | PNP (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | -45V (Máximo) |
| Voltaje Colector-Base (VCBO) | -50V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | -5V (Límite absoluto) |
| Corriente de colector continua (IC) | -100 mA (-0.1 A) |
| Corriente de colector pico (ICM) | -200 mA (Pulsada) |
| Ganancia de corriente continua (hFE) | 110 a 800 (Dependiente del subgrupo A/B/C) |
| Disipación de potencia máxima (PD) | 500 mW (A temperatura ambiente de 25°C) |
| Voltaje de saturación (VCE sat) | -0.6V (Máximo a IC = -100mA, IB = -5mA) |
| Frecuencia de transición (fT) | 150 MHz (Mínimo en zona activa) |
| Encapsulado estándar | TO-92 (Cuerpo plástico clásico de tres pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista plana inferior) |
|---|---|---|---|
| Pin 1 | Colector (C) | Conexión a la Carga del Circuito | Izquierda |
| Pin 2 | Base (B) | Entrada de Control (Filtro / Conmutación) | Centro |
| Pin 3 | Emisor (E) | Línea de Alimentación Positiva (VCC) | Derecha |
Ventajas del BC557
Estándar Global Industrial: Es el transistor PNP de pequeña señal más reconocido y accesible del mercado, lo que facilita encontrar reemplazos y documentación de diseño.
Conmutación Eficiente High-Side: Su arquitectura PNP es perfecta para abrir o cerrar de manera directa líneas de alimentación positivas hacia cargas que comparten una masa común.
Alta Linealidad Operativa: Conserva un desempeño analógico altamente predecible y balanceado durante el procesamiento de preamplificación de señales analógicas de baja magnitud.
Complemento Simétrico Directo: Dispone de una contraparte NPN exacta en el transistor BC547, permitiendo configurar de manera idónea inversores lógicos y etapas balanceadas push-pull.
