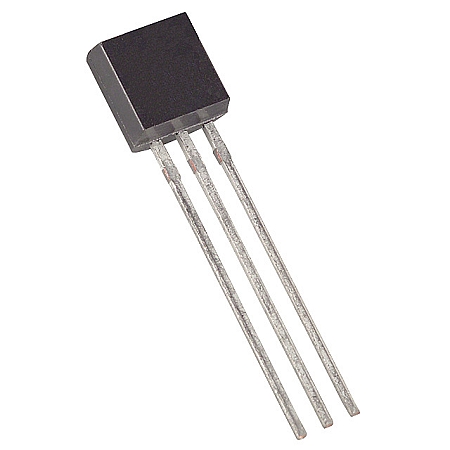

- TRANSISTOR PNP [BC556] TRANSISTOR PNP
TRANSISTOR PNP
[BC556] TRANSISTOR PNP
https://electrofranko.com/shop/bc556-transistor-pnp-337 https://electrofranko.com/web/image/product.template/337/image_1920?unique=41acdc6
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
BC556
BC556 Transistor PNP de Pequeña Señal
Transistor bipolar BJT de silicio para amplificación de propósito general y conmutación del lado alto
El BC556 es un transistor epitaxial de silicio de pequeña señal con estructura PNP, diseñado para circuitos de amplificación general y conmutación del lado alto. Su excelente linealidad y tolerancia a tensiones de colector de hasta -65V lo convierten en la opción ideal para procesar señales analógicas estables. Su encapsulado clásico compacto asegura un acoplamiento idóneo en tarjetas electrónicas de alta densidad y laboratorios.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | PNP (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | -65V (Máximo) |
| Voltaje Colector-Base (VCBO) | -80V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | -5V (Límite absoluto) |
| Corriente de colector continua (IC) | -100 mA (-0.1 A) |
| Corriente de colector pico (ICM) | -200 mA (Pulsada) |
| Ganancia de corriente continua (hFE) | 110 a 800 (Dependiente del subgrupo A/B/C) |
| Disipación de potencia máxima (PD) | 500 mW (A temperatura ambiente de 25°C) |
| Voltaje de saturación (VCE sat) | -0.6V (Máximo a IC = -100mA, IB = -5mA) |
| Frecuencia de transición (fT) | 150 MHz (Mínimo en zona activa) |
| Encapsulado estándar | TO-92 (Cuerpo plástico clásico de tres pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista plana inferior) |
|---|---|---|---|
| Pin 1 | Colector (C) | Conexión a la Carga del Circuito | Izquierda |
| Pin 2 | Base (B) | Entrada de Control (Filtro / Conmutación) | Centro |
| Pin 3 | Emisor (E) | Línea de Alimentación Positiva (VCC) | Derecha |
Ventajas del BC556
Voltaje de Operación Elevado (-65V): Ofrece un margen de ruptura colector-emisor superior a los estándares de pequeña señal como el BC557, aportando robustez frente a ruidos en la línea.
Conmutación Eficiente High-Side: Su arquitectura PNP es perfecta para abrir o cerrar de manera directa líneas de alimentación positivas hacia cargas que comparten una masa común.
Bajo Factor de Distorsión: Conserva un desempeño altamente lineal y predecible durante el procesamiento de preamplificación de audio analógico de pequeña magnitud.
Pareja Complementaria Nativa: Forma un binomio simétrico exacto junto al transistor NPN BC546, combinación indispensable para trazar inversores de fase y etapas push-pull estables.
Aplicaciones Recomendadas
