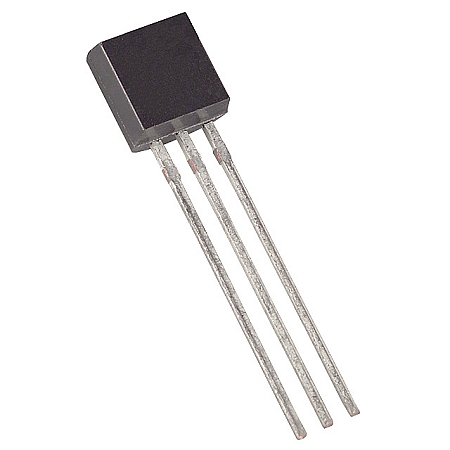

- TRANSISTOR NPN USO GENERAL TO92 [BC549] TRANSISTOR NPN USO GENERAL TO92
TRANSISTOR NPN USO GENERAL TO92
[BC549] TRANSISTOR NPN USO GENERAL TO92
https://electrofranko.com/shop/bc549-transistor-npn-uso-general-to92-336 https://electrofranko.com/web/image/product.template/336/image_1920?unique=fc7e8ac
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
BC549
BC549 Transistor NPN de Ultra Bajo Ruido
Transistor bipolar BJT de silicio de pequeña señal optimizado para preamplificación acústica crítica
El BC549 es un transistor epitaxial de silicio de pequeña señal con estructura NPN, diseñado específicamente para circuitos que demandan un factor de ruido extremadamente bajo. Su excelente linealidad interna permite procesar flujos de señales analógicas delicadas sin distorsión apreciable en la etapa primaria. Su encapsulado clásico compacto asegura un acoplamiento perfecto en placas electrónicas de alta fidelidad y laboratorios de audio.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | 30V (Máximo) |
| Voltaje Colector-Base (VCBO) | 30V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | 5V (Límite absoluto) |
| Corriente de colector continua (IC) | 100 mA (0.1 A) |
| Corriente de colector pico (ICM) | 200 mA (Pulsada) |
| Ganancia de corriente continua (hFE) | 200 a 800 (Subgrupos de alta ganancia B/C) |
| Factor de ruido interno (NF) | 1.2 dB (Típico) a 4 dB (Máximo a f = 1kHz) |
| Disipación de potencia máxima (PD) | 500 mW (A temperatura ambiente de 25°C) |
| Frecuencia de transición (fT) | 300 MHz (Mínimo en zona activa) |
| Encapsulado estándar | TO-92 (Cuerpo plástico clásico de tres pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista plana inferior) |
|---|---|---|---|
| Pin 1 | Colector (C) | Conexión a la Carga del Circuito | Izquierda |
| Pin 2 | Base (B) | Entrada de Control Lógica (Inyección) | Centro |
| Pin 3 | Emisor (E) | Retorno de Corriente / Tierra (GND) | Derecha |
Ventajas del BC549
Factor de Ruido Ultra Reducido: Diseñado específicamente para mitigar el siseo térmico de fondo, superando al estándar BC547 en fidelidad y nitidez analógica.
Linealidad de Ganancia Excepcional: Ofrece un comportamiento predictivo sumamente estable en la amplificación de ondas sinusoidales pequeñas de muy baja tensión eléctrica.
Frecuencia de Transición Avanzada (300 MHz): Responde con velocidad y limpieza en circuitos osciladores o de filtrado activo de señales analógicas de rango variable.
Pareja Complementaria Nativa: Cuenta con un equivalente simétrico exacto de estructura PNP en el transistor BC559, ideal para ruter preamplificadores balanceados.
Aplicaciones Recomendadas
