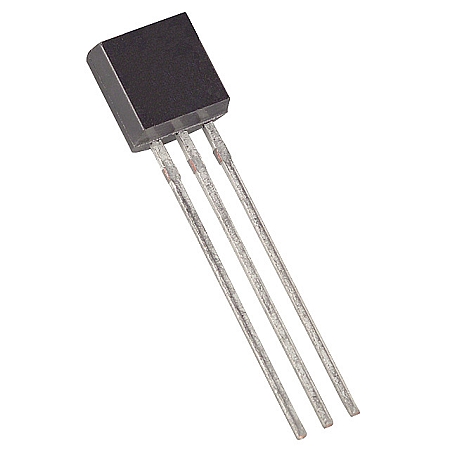

TRANSISTOR NPN USO GENERAL
[BC547B] TRANSISTOR NPN USO GENERAL
https://electrofranko.com/shop/bc547b-transistor-npn-uso-general-335 https://electrofranko.com/web/image/product.template/335/image_1920?unique=906758f
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
BC547B
BC547 Transistor NPN de Pequeña Señal
Transistor bipolar BJT de silicio para amplificación de propósito general y conmutación de baja potencia
El BC547 es un transistor epitaxial de silicio de pequeña señal con estructura NPN, diseñado para circuitos de amplificación de propósito general y conmutación de baja potencia. Su excelente linealidad y bajo nivel de ruido lo convierten en la opción estándar para procesar señales analógicas en preamplificadores. Su encapsulado clásico compacto asegura un acoplamiento idóneo en tarjetas electrónicas de alta densidad y laboratorios educativos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | 45V (Máximo) |
| Voltaje Colector-Base (VCBO) | 50V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | 6V (Límite absoluto) |
| Corriente de colector continua (IC) | 100 mA (0.1 A) |
| Corriente de colector pico (ICM) | 200 mA (Pulsada) |
| Ganancia de corriente continua (hFE) | 110 a 800 (Dependiente del subgrupo A/B/C) |
| Disipación de potencia máxima (PD) | 500 mW (A temperatura ambiente de 25°C) |
| Voltaje de saturación (VCE sat) | 0.25V (Máximo a IC = 100mA, IB = 5mA) |
| Frecuencia de transición (fT) | 300 MHz (Mínimo) |
| Encapsulado estándar | TO-92 (Cuerpo plástico clásico de tres pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista plana inferior) |
|---|---|---|---|
| Pin 1 | Colector (C) | Conexión a la Carga del Circuito | Izquierda |
| Pin 2 | Base (B) | Entrada de Control Lógica (Inyección) | Centro |
| Pin 3 | Emisor (E) | Retorno de Corriente / Tierra (GND) | Derecha |
Ventajas del BC547
Estándar Global Industrial: Es el transistor NPN de pequeña señal más reconocido y accesible del mercado, lo que facilita encontrar reemplazos y documentación de diseño.
Bajo Factor de Ruido: Ofrece una amplificación sumamente limpia en señales analógicas de baja magnitud, cualidad esencial para las primeras etapas de procesamiento de audio.
Alta Velocidad de Conmutación: Su elevada frecuencia de transición de 300 MHz le permite reaccionar rápidamente en aplicaciones de osciladores y procesamiento de pulsos lógicos.
Complemento Simétrico Directo: Dispone de una contraparte PNP exacta en el transistor BC557, permitiendo configurar de manera idónea inversores lógicos y etapas balanceadas.
Aplicaciones Recomendadas
