BC338-40

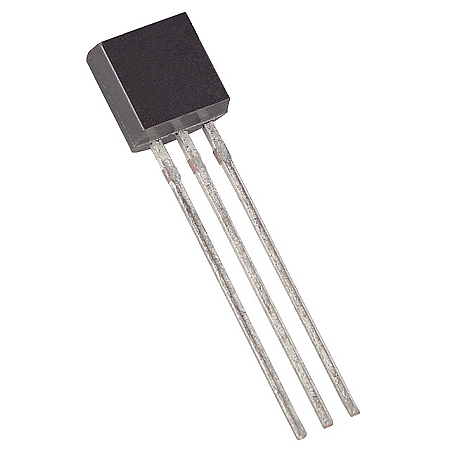

BC338-40 Transistor NPN de Pequeña Señal
Transistor bipolar BJT de silicio con alta ganancia seleccionada para audio y conmutación rápida
El BC338-40 es un transistor epitaxial de silicio de pequeña señal con estructura NPN, diseñado para etapas de amplificación de audio y conmutación de propósito general. Su clasificación de ganancia '-40' certifica un rango de factor hFE optimizado entre 250 y 630. Su encapsulado clásico compacto asegura un acoplamiento idóneo en tarjetas impresas de alta densidad y laboratorios electrónicos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | 25V (Máximo) |
| Voltaje Colector-Base (VCBO) | 30V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | 5V (Límite absoluto) |
| Corriente de colector continua (IC) | 500 mA (0.5 A) |
| Corriente de colector pico (ICM) | 1.0 A (Pulsada) |
| Ganancia de corriente continua (hFE) | 250 a 630 (Clasificación de ganancia alta -40) |
| Disipación de potencia máxima (PD) | 625 mW (A temperatura ambiente de 25°C) |
| Voltaje de saturación (VCE sat) | 0.7V (Máximo a IC = 500mA, IB = 50mA) |
| Frecuencia de transición (fT) | 100 MHz (Mínimo) |
| Encapsulado estándar | TO-92 (Cuerpo plástico clásico de tres pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista plana inferior) |
|---|---|---|---|
| Pin 1 | Colector (C) | Conexión a la Carga del Circuito | Izquierda |
| Pin 2 | Base (B) | Entrada de Control Lógica (Inyección) | Centro |
| Pin 3 | Emisor (E) | Retorno de Corriente / Tierra (GND) | Derecha |
Ventajas del BC338-40
Factor de Ganancia Máximo (-40): Garantiza un factor hFE superior de hasta 630, ideal para amplificar señales analógicas tenues de audio con una fidelidad y sensibilidad extremas.
Alta Densidad de Amperaje (500 mA): Supera a transistores de pequeña señal convencionales como el BC547, permitiendo conmutar relés y actuadores medianos con total holgura.
Conmutación Rápida y Eficiente: Su excelente respuesta dinámica interna le permite actuar velozmente como driver lógico para etapas digitales de media frecuencia.
Par Complementario Nativo: Trabaja en perfecta sintonía y simetría geométrica con el transistor PNP BC328-40, combinación esencial para ruter amplificadores clase AB balanceados.
