- TRANSISTOR NPN USO GENERAL [BC328-40] TRANSISTOR NPN USO GENERAL

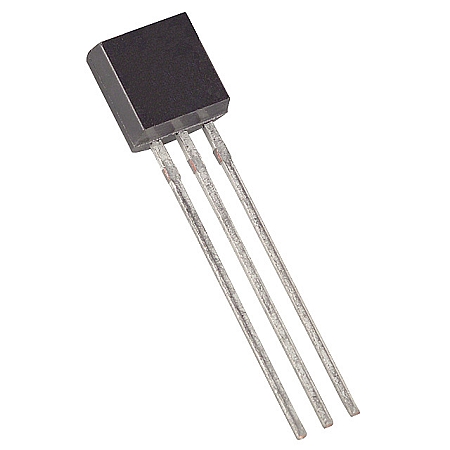

TRANSISTOR NPN USO GENERAL
[BC328-40] TRANSISTOR NPN USO GENERAL
https://electrofranko.com/shop/bc328-40-transistor-npn-uso-general-2408 https://electrofranko.com/web/image/product.template/2408/image_1920?unique=7963380
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
BC328-40
BC328-40 Transistor PNP de Pequeña Señal
Transistor bipolar BJT de silicio con ganancia de corriente seleccionada para audio y conmutación
El BC328-40 es un transistor epitaxial de silicio de pequeña señal con estructura PNP, diseñado para etapas de salida de audio y conmutación general. Su sufijo específico indica una selección estricta de ganancia de corriente que oscila con estabilidad entre 250 y 630. Su encapsulado clásico compacto asegura un acoplamiento idóneo en tarjetas electrónicas de alta densidad y robótica educativa.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | PNP (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | -25V (Máximo) |
| Voltaje Colector-Base (VCBO) | -30V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | -5V (Límite absoluto) |
| Corriente de colector continua (IC) | -800 mA (-0.8 A) |
| Corriente de colector pico (ICM) | -1.5 A (Pulsada) |
| Ganancia de corriente continua (hFE) | 250 a 630 (Clasificación de ganancia alta -40) |
| Disipación de potencia máxima (PD) | 625 mW (A temperatura ambiente de 25°C) |
| Voltaje de saturación (VCE sat) | -0.7V (Máximo a IC = -500mA, IB = -50mA) |
| Frecuencia de transición (fT) | 100 MHz (Mínimo) |
| Encapsulado estándar | TO-92 (Cuerpo plástico clásico de tres pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista plana inferior) |
|---|---|---|---|
| Pin 1 | Colector (C) | Conexión a la Carga del Circuito | Izquierda |
| Pin 2 | Base (B) | Entrada de Control (Filtro / Conmutación) | Centro |
| Pin 3 | Emisor (E) | Línea de Alimentación Positiva (VCC) | Derecha |
Ventajas del BC328-40
Clasificación de Ganancia Elevada (-40): Garantiza un factor hFE superior de hasta 630, ideal para amplificar señales analógicas tenues de audio con alta fidelidad y fidelidad extrema.
Manejo de Corriente superior (800 mA): Supera a transistores de pequeña señal comunes como el BC557, permitiendo conmutar cargas intermedias con total estabilidad y soltura.
Conmutación del Lado Alto (High-Side): Su naturaleza PNP facilita la interrupción controlada del suministro eléctrico desde la línea positiva hacia circuitos referenciados a tierra.
Complemento Simétrico Perfecto: Funciona de forma coordinada junto a su homólogo NPN, el transistor BC338-40, para la construcción de etapas de audio push-pull eficientes.
