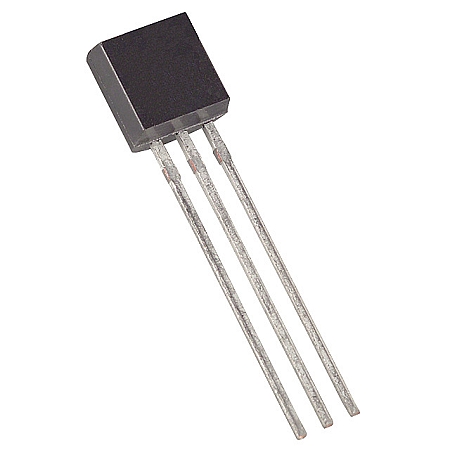

TRANSISTOR NPN USO GENERAL
[BC327-40] TRANSISTOR NPN USO GENERAL
https://electrofranko.com/shop/bc327-40-transistor-npn-uso-general-334 https://electrofranko.com/web/image/product.template/334/image_1920?unique=76ce46a
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
BC327-40
BC327-40 Transistor PNP de Pequeña Señal
Transistor bipolar BJT de silicio con alta ganancia seleccionada para etapas de audio y conmutación rápida
El BC327-40 es un transistor epitaxial de silicio de pequeña señal con estructura PNP, diseñado para etapas de amplificación de audio y conmutación de propósito general. Su clasificación de ganancia '-40' certifica un rango de factor hFE optimizado entre 250 y 630. Su encapsulado clásico compacto asegura un acoplamiento idóneo en tarjetas impresas de alta densidad y laboratorios electrónicos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | PNP (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | -45V (Máximo) |
| Voltaje Colector-Base (VCBO) | -50V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | -5V (Límite absoluto) |
| Corriente de colector continua (IC) | -800 mA (-0.8 A) |
| Corriente de colector pico (ICM) | -1.5 A (Pulsada) |
| Ganancia de corriente continua (hFE) | 250 a 630 (Clasificación de ganancia alta -40) |
| Disipación de potencia máxima (PD) | 625 mW (A temperatura ambiente de 25°C) |
| Voltaje de saturación (VCE sat) | -0.7V (Máximo a IC = -500mA, IB = -50mA) |
| Frecuencia de transición (fT) | 100 MHz (Mínimo) |
| Encapsulado estándar | TO-92 (Cuerpo plástico clásico de tres pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista plana inferior) |
|---|---|---|---|
| Pin 1 | Colector (C) | Conexión a la Carga del Circuito | Izquierda |
| Pin 2 | Base (B) | Entrada de Control (Filtro / Conmutación) | Centro |
| Pin 3 | Emisor (E) | Línea de Alimentación Positiva (VCC) | Derecha |
Ventajas del BC327-40
Factor de Ganancia Máximo (-40): Garantiza un factor hFE superior de hasta 630, ideal para amplificar señales lógicas e impulsos de audio con una fidelidad y sensibilidad extremas.
Alta Densidad de Amperaje (800 mA): Supera a transistores de pequeña señal convencionales como el BC557, permitiendo conmutar relés y actuadores medianos con total holgura.
Conmutación Eficiente High-Side: Al ser un semiconductor PNP, gestiona eficazmente el corte del suministro desde líneas positivas, interrumpiendo el flujo hacia cargas acopladas a tierra.
Par Complementario Nativo: Trabaja en perfecta sintonía y simetría geométrica con el transistor NPN BC337-40, combinación esencial para ruter amplificadores clase AB balanceados.
Aplicaciones Recomendadas
