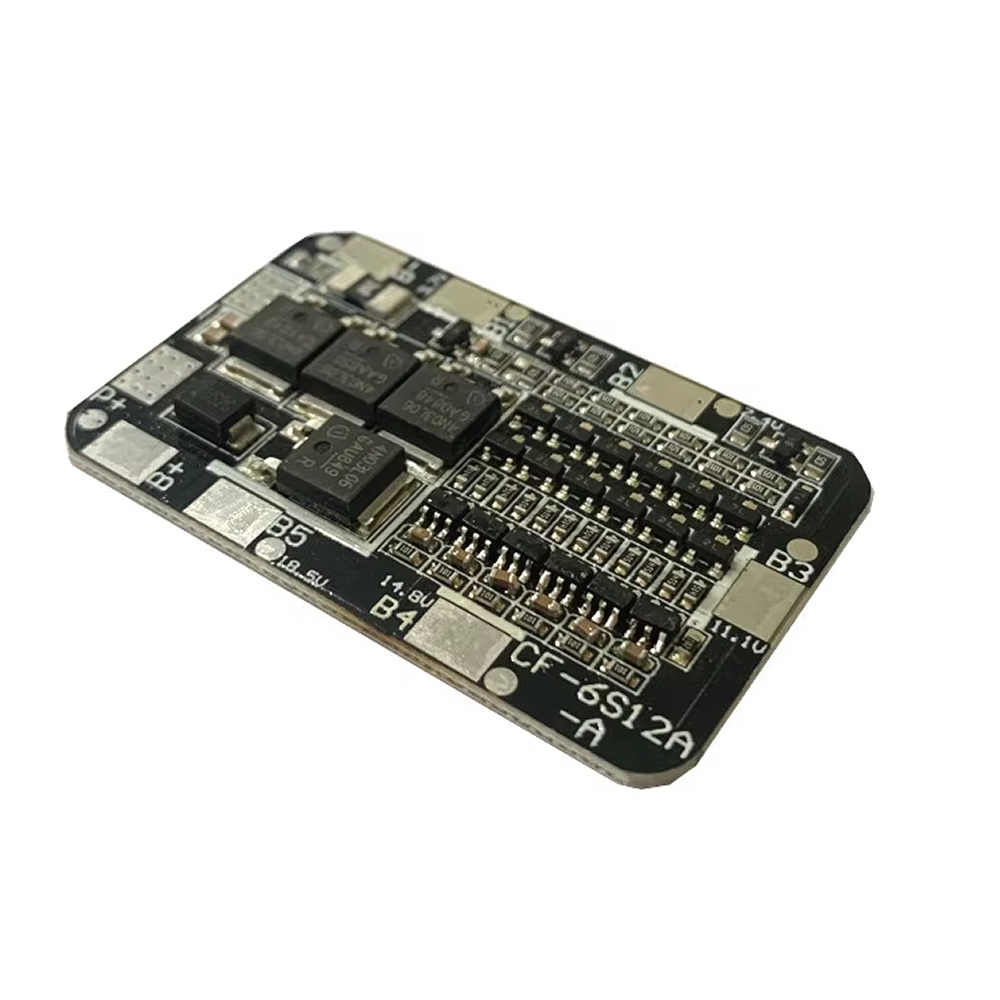

Placa BMS 6S 12A 16,8 V … 25,2 V. para Baterías Li-ion / Li-Po 18650 con Ecualizador
[BC-6S12A] Placa BMS 6S 12A 16,8 V … 25,2 V. para Baterías Li-ion / Li-Po 18650 con Ecualizador
Referencia Interna:
BC-6S12A
Placa BMS 6S 12A (16.8V – 25.2V) con Ecualizador para Li-ion / Li-Po
Módulo de protección y gestión de carga de 6 celdas en serie con circuito de balanceo activo/pasivo para baterías 18650 y similares de alta eficiencia.
La Placa BMS 6S 12A es un circuito de protección avanzado diseñado para baterías de Ion de Litio (Li-ion) y Polímero de Litio (Li-Po) configuradas en 6 series (6S). Incorpora un sistema de ecualización (balanceo) integrado que garantiza que cada celda alcance el mismo nivel de voltaje durante el ciclo de carga, extendiendo notablemente la vida útil del banco de baterías. Ofrece protecciones completas contra sobrecarga, sobredescarga, sobrecorriente y cortocircuito, operando en un rango de voltaje de 16.8V a 25.2V.
Especificaciones Técnicas
| Parámetro Eléctrico | Rango / Valor Oficial |
|---|---|
| Configuración de Celdas | 6 Series (6S) |
| Voltaje Nominal del Pack | 22.2 V DC |
| Voltaje de Carga Máxima | 25.2 V DC |
| Voltaje de Corte por Descarga | 16.8 V DC |
| Corriente de Descarga Continua | 12 Amperios (Máx.) |
| Función de Ecualizador | Incluido (Balanceo de celdas) |
| Parámetro Físico / Estructura | Rango / Valor Oficial |
|---|---|
| Baterías Compatibles | Li-ion / Li-Po (18650, 21700, etc.) |
| Protecciones Integradas | Sobrecarga, sobredescarga, cortocircuito y sobrecorriente |
| Terminales de Conexión | Pads de soldadura (B-, B1, B2, B3, B4, B5, B+, P-, P+) |
| Formato Físico | Placa PCB compacta optimizada para ensamblajes |
| Temperatura Operativa | -20°C a +85°C |
| Aplicaciones Principales | Herramientas inalámbricas, mini-scooters, luces LED y respaldos portátiles |
Ventajas Clave de la Placa BMS 6S con Ecualizador
• Ecualizador de Carga Integrado: Nivela automáticamente el voltaje de cada celda individualmente durante el proceso de carga, evitando desequilibrios que degraden la batería.
• Protección Integral Avanzada: Salva el banco de celdas ante situaciones críticas de sobrecarga (4.25V ±0.05V por celda), sobredescarga y cortocircuitos accidentales en la salida.
• Seguridad en Configuración 6S: Especialmente diseñado para proporcionar estabilidad y un rendimiento óptimo en paquetes de baterías de litio de 22.2V nominales.
El conexionado debe realizarse estrictamente en orden secuencial para evitar daños en el circuito de ecualización y los componentes de control.
