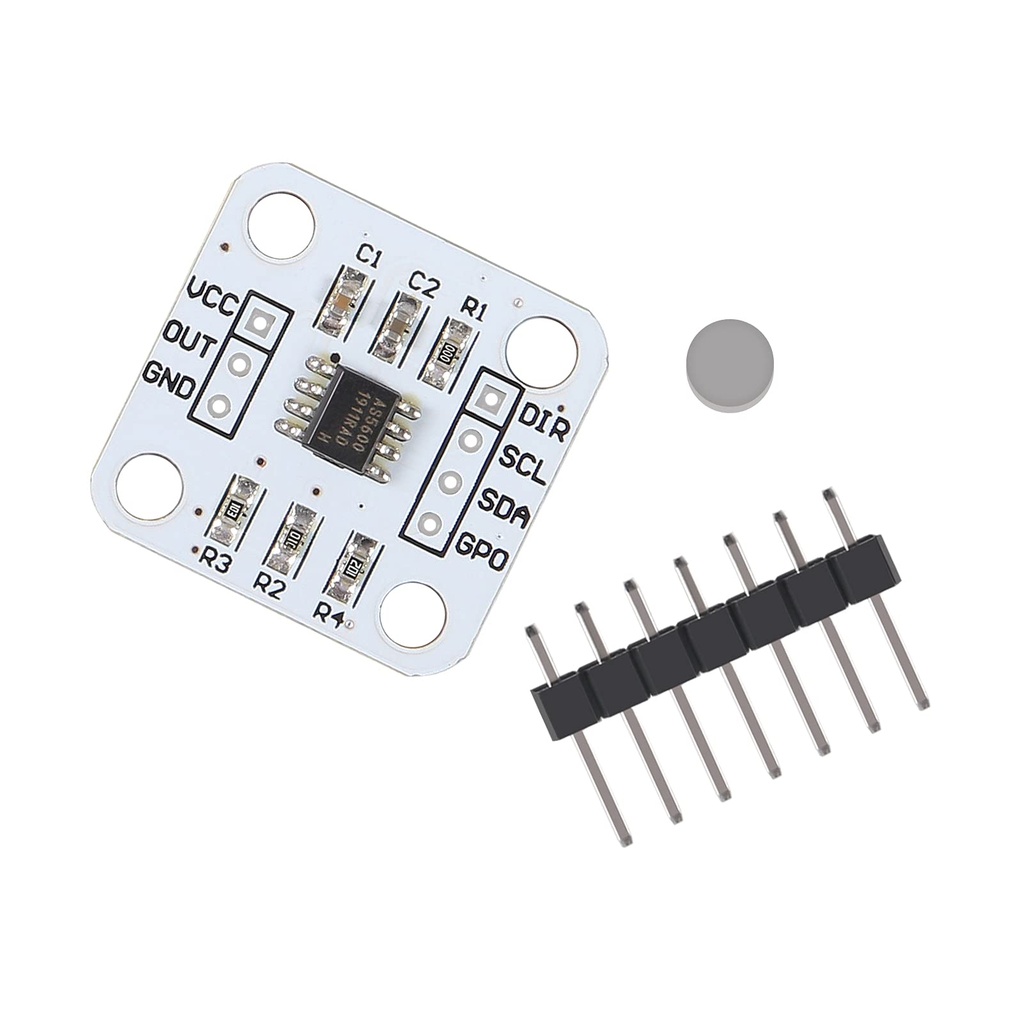

  2. AS5600 Modulo Encoder magnético, Sensor de Angulo 12 bits, 3.3V, I2C, PWM

AS5600 Modulo Encoder magnético, Sensor de Angulo 12 bits, 3.3V, I2C, PWM

https://electrofranko.com/web/image/product.template/55042/image_1920?unique=516f2ec

S/ 17.00 17.0 PEN S/ 17.00

S/ 17.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Referencia Interna: AS5600

Sensor Magnético de Ángulo AS5600
Módulo de Medición de Rotación 12 Bits I2C / PWM

El AS5600 es un sensor magnético de posición angular de alta resolución (12 bits), diseñado para medir la rotación de un eje mediante un imán. Proporciona una salida analógica o digital (PWM / I2C) y es ideal para aplicaciones como control de servomotores, potenciómetros sin contacto o detección precisa de ángulos. Su diseño compacto y su bajo consumo lo hacen perfecto para sistemas embebidos y robótica.

Característica Descripción
ModeloAS5600
TipoSensor magnético de ángulo (encoder sin contacto)
Resolución12 bits (4096 pasos por revolución)
Voltaje de operación3.3V – 5V DC
Interfaz de comunicaciónI2C (dirección 0x36)
Salida analógica0–5V o señal PWM proporcional al ángulo
Rango de medición0° – 360° (rotación continua)
Exactitud±0.5° (dependiendo del imán)
Frecuencia de actualizaciónHasta 1 kHz
MontajeRequiere imán circular centrado sobre el eje
Consumo de corriente~5 mA
Dimensiones del módulo31 × 17 mm aprox.

Conexiones

Pin Función
VCCAlimentación 3.3V – 5V
GNDTierra
SDADatos I2C
SCLReloj I2C
OUTSalida analógica o PWM (según configuración)
DIRConfigura dirección de incremento del ángulo

Aplicaciones

  • Medición de ángulo o rotación sin contacto
  • Servomotores de precisión
  • Robótica y control de movimiento
  • Potenciómetros digitales o codificadores angulares
  • Proyectos con Arduino, ESP32 o Raspberry Pi
