ARD-VS25 Sensor de Voltaje para Arduino 25VDC Divisor
[ARD-VS25] ARD-VS25 Sensor de Voltaje para Arduino 25VDC Divisor
Referencia Interna:
ARD-VS25

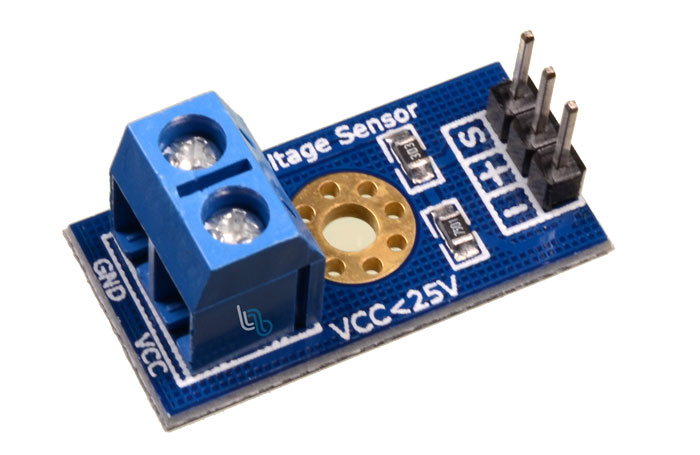

Módulo Sensor de Voltaje DC ARD-VS25
Divisor resistivo 5:1 para medir tensiones continuas de hasta 25 V con Arduino.
El ARD-VS25, también conocido como FZ0430, reduce una tensión continua mediante resistencias de 30 kΩ y 7,5 kΩ, entregando al ADC aproximadamente una quinta parte de la entrada. Con Arduino de 5 V permite medir hasta 25 V. Es una solución sencilla para baterías y fuentes, aunque no aporta aislamiento, protección avanzada ni precisión instrumental calibrada.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Entrada con ADC de 5 V | 0 a 25 V CC |
| Entrada con ADC de 3,3 V | 0 a 16,5 V CC |
| Relación | 5:1 |
| Resistencia superior | 30 kΩ |
| Resistencia inferior | 7,5 kΩ |
| Salida | Analógica |
| Compatibilidad | Arduino; Raspberry Pi mediante ADC externo |
| Características adicionales | Valor |
|---|---|
| Resolución con Arduino | Aproximadamente 24,45 mV en la entrada |
| Aislamiento | No incorpora |
| Polaridad | Solo tensión positiva |
| Consumo | Definido por divisor de 37,5 kΩ |
| Calibración | Ajustar factor con referencia |
| Aplicaciones | Baterías, paneles y fuentes DC |
Ventajas y aplicaciones
Integración directa: Su diseño permite incorporarlo a prototipos y equipos mediante conexiones identificables y procedimientos de configuración claramente definidos.
Formato funcional: La placa reúne los componentes necesarios y reduce cableado adicional durante montaje, pruebas y mantenimiento del sistema electrónico.
Aplicaciones prácticas: Puede utilizarse en automatización, robótica, comunicaciones o instrumentación cuando se respetan sus límites eléctricos y mecánicos.
Compatibilidad técnica: Admite plataformas y herramientas habituales, aplicando controladores, bibliotecas o adaptaciones de nivel apropiadas para cada entorno.
Desarrollo educativo: Facilita comprender principios de sensado, programación y comunicación mediante ensayos repetibles con resultados observables durante cada práctica.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El programa ejecuta una prueba funcional amplia, procesa la señal principal y muestra estados de diagnóstico mediante el monitor serial.
const byte PIN_VOLTAJE=A0;
const float VREF=5.00;
const float FACTOR=5.0;
const byte MUESTRAS=32;
float medir(){
unsigned long suma=0;
for(byte i=0;i<MUESTRAS;i++){suma+=analogRead(PIN_VOLTAJE);delay(3);}
float adc=suma/float(MUESTRAS);
return adc*VREF/1023.0*FACTOR;
}
void setup(){
Serial.begin(115200);
pinMode(PIN_VOLTAJE,INPUT);
Serial.println("Medidor ARD-VS25 iniciado");
}
void loop(){
float v=medir();
Serial.print("Tensión DC: ");Serial.print(v,3);Serial.println(" V");
if(v>24.0)Serial.println("Advertencia: próximo al límite de 25 V");
if(v<0.05)Serial.println("Entrada sin tensión o desconectada");
delay(500);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué función cumple el ARD-VS25?
El ARD-VS25 realiza la función indicada utilizando su circuito específico y trabaja dentro de los límites eléctricos descritos en esta ficha.
2. ¿Qué alimentación necesita?
Debe utilizarse la tensión especificada, verificar polaridad antes de energizar y compartir tierra solamente cuando la interfaz eléctrica realmente lo requiera.
3. ¿Cómo debe instalarse correctamente?
Utiliza conexiones cortas, firmes y aisladas, evita esfuerzos sobre terminales y comprueba cada señal antes de conectar dispositivos costosos o sensibles.
4. ¿Qué factores afectan su funcionamiento?
La alimentación, ruido, longitud del cable, temperatura, configuración de software y montaje físico pueden cambiar notablemente el rendimiento observado en uso real.
5. ¿Es compatible con Arduino Uno?
Sí. Arduino puede utilizarlo mediante la interfaz descrita, los pines indicados y el ejemplo incluido, respetando alimentación y niveles lógicos.
6. ¿Puede utilizarse con Raspberry Pi?
Sí, siempre que las señales hacia GPIO no superen 3,3 voltios y se instalen controladores o convertidores adicionales cuando corresponda.
7. ¿Necesita calibración o configuración?
Los sensores requieren ajuste y referencias; los adaptadores necesitan controladores, niveles y parámetros de comunicación coincidentes con el dispositivo conectado.
8. ¿Cómo se compara con un multímetro?
El módulo permite monitoreo automático, pero un multímetro calibrado ofrece mejor exactitud, protección y selección de rangos para mediciones manuales.
9. ¿En qué difiere de ADS1115?
ARD-VS25 solamente divide tensión; ADS1115 convierte señales con dieciséis bits, ganancia programable y comunicación digital mediante bus I²C durante el.
10. ¿Puede medir corriente alterna?
No directamente. El divisor está diseñado para tensión continua positiva; medir alterna requiere aislamiento, acondicionamiento bipolar y protección específicamente calculados.
