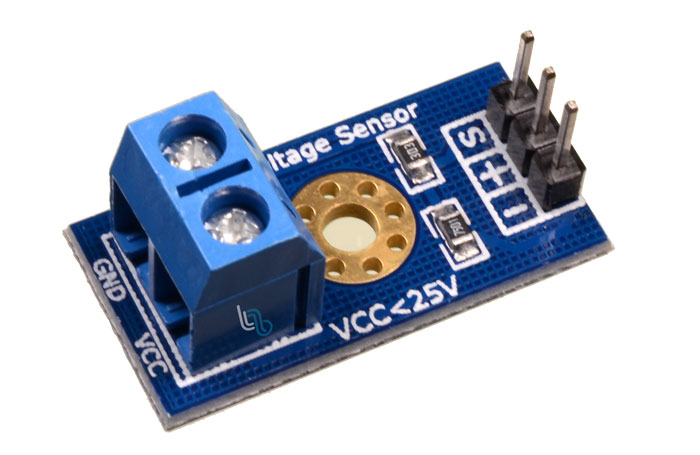

Módulo Sensor de Voltaje DC 0-25V (ARD-VS25)

Módulo divisor de tensión resistivo FZ0430 para monitoreo seguro de baterías y fuentes de poder.

El módulo acondicionador analógico ARD-VS25 está diseñado para medir de forma segura tensiones continuas superiores al límite nativo de las tarjetas de desarrollo. Su funcionamiento se basa en un circuito divisor resistivo interno con relación de reducción 5:1, compuesto por resistencias fijas de precisión. Esta arquitectura atenúa voltajes altos externos hacia un rango analógico protegido de 0 a 5V, ideal para el ADC de Arduino. Es una solución altamente compacta y eficiente para tareas de telemetría, monitoreo de baterías de hasta 24V y robótica móvil.

Especificaciones Técnicas del Módulo

Parámetro Detalle
Rango de Entrada MáximoDC 0 V a 25 V (Con MCU de 5V)
Rango de Entrada ReducidoDC 0 V a 16.5 V (Con MCU de 3.3V)
Relación de División5 : 1 (Factor multiplicador = 5.0)
Rango de Detección MínimoDC 0.02445 V
Resistencia Interna R130 kΩ (Precisión fija)
Resistencia Interna R27.5 kΩ (Precisión fija)
Parámetro Detalle
Resolución (ADC 10-bits)0.00489 V por paso de lectura
Conexión de EntradaBornera de tornillo block de 2 pines
Pines de Interfaz (Salida)Header macho de 3 pines (S, +, -)
Método de SujeciónOrificio integrado para perno M3
Tipo de SalidaAnalógica continua proporcional
Dimensiones de la PCB27 x 14 mm

Diagrama de Conexiones y Mapeo de Pines

Diagrama de Conexión ARD-VS25

Ventajas del Módulo

Protección para el Microcontrolador: Reduce tensiones de hasta 25V a un rango seguro de 0-5V, evitando daños catastróficos en los pines analógicos de tu tarjeta de desarrollo.

Diseño Compacto y Listo para Usar: Integra resistencias de precisión en una PCB pequeña que elimina la necesidad de armar divisores de tensión inestables en protoboards.

Conexión Segura: Cuenta con una bornera de tornillo block para asegurar firmemente los cables de las fuentes externas o baterías a medir.

Compatibilidad Dual: Funciona perfectamente tanto con sistemas de control de 5V (como Arduino Uno) como con sistemas de 3.3V (escalando el rango máximo de entrada a 16.5V).

Código Arduino de Medición en Tiempo Real

// Código completo para la lectura de voltaje continuo con el módulo ARD-VS25 // Convierte el muestreo digital del ADC a la magnitud física real de voltaje de entrada const int pinSensorVoltaje = A0; // Pin S conectado a la entrada analógica A0 const float factorDivision = 5.0; // Factor de escala interno por el divisor resistivo (5:1) // Definir voltaje de referencia del sistema (5.0V estándar para Arduino Uno, cambiar a 3.3V si aplica) const float voltajeReferencia = 5.0; void setup() { // Inicialización del terminal de depuración serie Serial.begin(9600); Serial.println("--- Voltímetro Digital ARD-VS25 Inicializado ---"); } void loop() { // Captura del valor analógico crudo (Rango de 0 a 1023 debido a los 10 bits del ADC) int lecturaADC = analogRead(pinSensorVoltaje); // Cálculo del voltaje presente en el pin analógico del microcontrolador float voltajePin = (lecturaADC * voltajeReferencia) / 1023.0; // Reconstrucción del voltaje externo real aplicando el factor inverso del divisor float voltajeRealEntrada = voltajePin * factorDivision; // Impresión de diagnósticos en el monitor de consola Serial.print("Valor ADC: "); Serial.print(lecturaADC); Serial.print(" | Voltaje Medido en Bornes: "); Serial.print(voltajeRealEntrada, 2); // Muestra el resultado final con dos decimales de precisión Serial.println(" V DC"); // Retraso para estabilizar los ciclos de conversión y la lectura en pantalla delay(500); }
