ARD-USBXB Adaptador USB a XBEE Placa Impresa + Cable
[ARD-USBXB] ARD-USBXB Adaptador USB a XBEE Placa Impresa + Cable
Referencia Interna:
ARD-USBXB

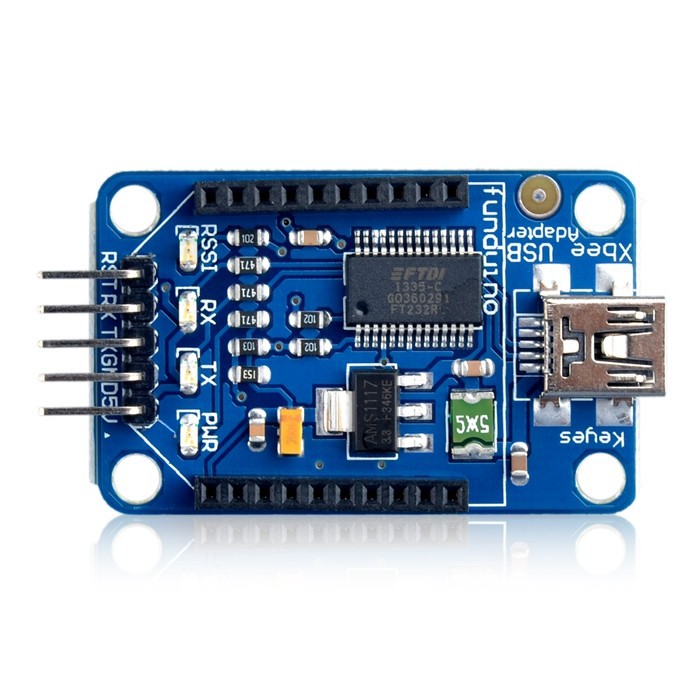

Adaptador USB para Módulos XBee ARD-USBXB
Interfaz USB-serie y zócalo XBee con alimentación regulada para configuración y comunicación.
El ARD-USBXB conecta módulos XBee compatibles a una computadora mediante un convertidor USB-UART, habitualmente FT232RL. Facilita configurar firmware con XCTU, enviar datos y probar enlaces inalámbricos sin una placa Arduino intermedia. Incorpora zócalo en formato XBee y regulación para alimentar el módulo. Antes de insertar el radio debe comprobarse orientación, tensión seleccionada y consumo de la versión instalada.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Interfaz PC | USB 2.0 |
| Conversión | USB a UART TTL |
| Controlador habitual | FT232RL |
| Zócalo | Formato XBee de 20 pines |
| Alimentación XBee | 3,3 V regulados |
| Software | Digi XCTU y terminal serial |
| Compatibilidad | XBee y módulos con pinout compatible |
| Características adicionales | Valor |
|---|---|
| Señales | TX, RX y control según placa |
| Indicadores | TX/RX y alimentación según versión |
| Modo | Comunicación serial transparente |
| BitBang | Disponible mediante FT232RL |
| Cable | Incluido según presentación |
| Aplicaciones | Configuración y diagnóstico XBee |
