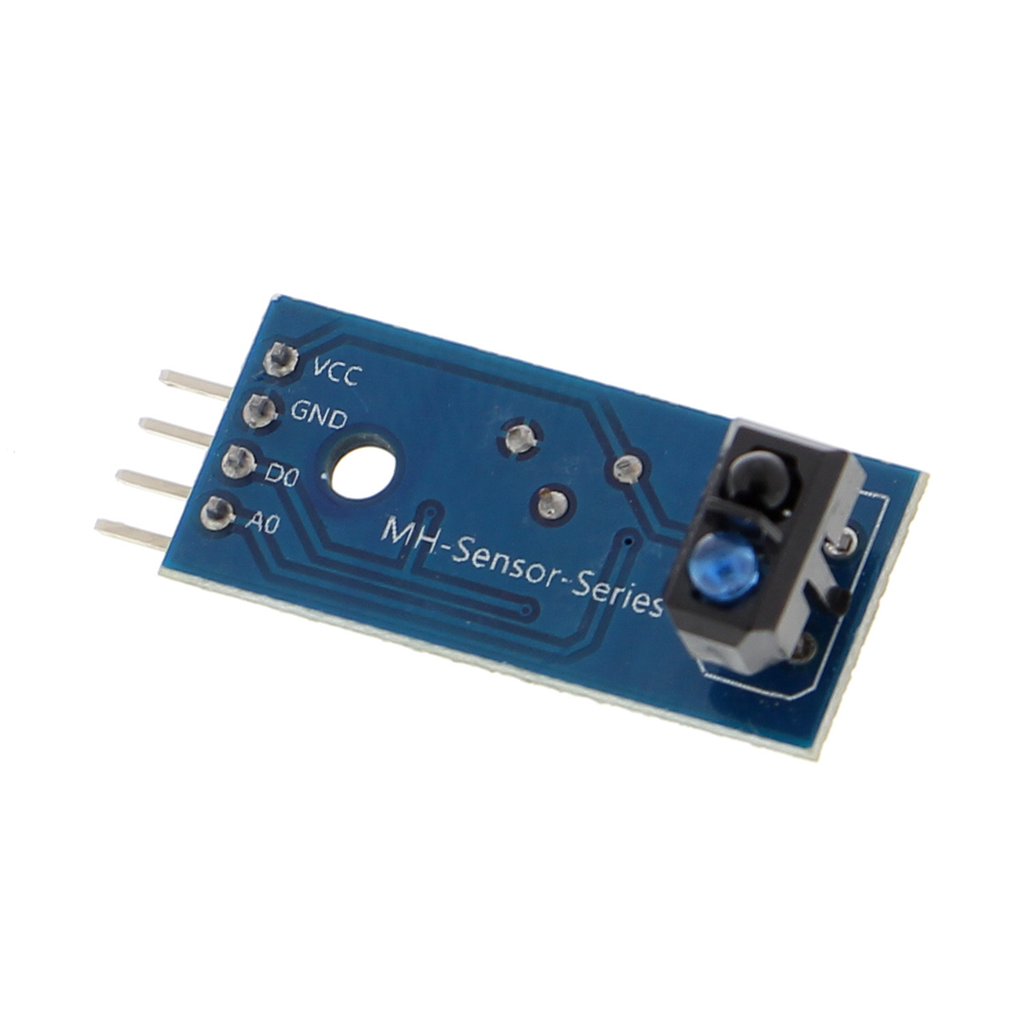

ARD-TCRT5 Sensor Reflectivo TCRT5000 PCB

[ARD-TCRT5] ARD-TCRT5 Sensor Reflectivo TCRT5000 PCB

https://electrofranko.com/web/image/product.template/4404/image_1920?unique=54626ca

S/ 6.50 6.5 PEN S/ 6.50

Not Available For Sale

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales


Referencia Interna: ARD-TCRT5

Módulo Reflectivo TCRT5000 ARD-TCRT5

Detección de líneas, bordes y objetos cercanos mediante reflexión infrarroja.

El ARD-TCRT5 utiliza un sensor TCRT5000 con LED infrarrojo y fototransistor orientados hacia la misma superficie. La cantidad de luz reflejada cambia según color, material y distancia, permitiendo detectar líneas negras, bordes o proximidad. La placa suele incorporar comparador y potenciómetro para una salida digital ajustable, además de señal analógica en algunas versiones comerciales.

Especificaciones técnicas

Características principalesValor
Alimentación3,3 a 5 V CC
SensorTCRT5000 reflectivo
Distancia útilAproximadamente 0,2 a 15 mm
Pico de respuesta2,5 mm
SalidasDigital y analógica según placa
UmbralAjustable mediante potenciómetro
CompatibilidadArduino; Raspberry Pi con ADC para AO
Características adicionalesValor
Emisor950 nm típico
ReceptorFototransistor
RespuestaDependiente del color y distancia
ÁnguloEmisor y receptor paralelos
InterferenciasLuz infrarroja ambiental
AplicacionesLínea, bordes y conteo
Información técnica: La lectura no identifica colores absolutos; representa reflectividad relativa. Utiliza una cubierta contra luz externa y calibra con las superficies definitivas.

Ventajas y aplicaciones

Integración directa: Su diseño permite incorporarlo a prototipos y equipos mediante conexiones identificables y procedimientos de configuración claramente definidos.

Formato funcional: La placa reúne los componentes necesarios y reduce cableado adicional durante montaje, pruebas y mantenimiento del sistema electrónico.

Aplicaciones prácticas: Puede utilizarse en automatización, robótica, comunicaciones o instrumentación cuando se respetan sus límites eléctricos y mecánicos.

Compatibilidad técnica: Admite plataformas y herramientas habituales, aplicando controladores, bibliotecas o adaptaciones de nivel apropiadas para cada entorno.

Desarrollo educativo: Facilita comprender principios de sensado, programación y comunicación mediante ensayos repetibles con resultados observables durante cada práctica.

Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.

Galería de esquemas y conexiones

Guía de conexión: Conecta VCC, GND, DO a D2 y AO opcionalmente a A0. Mantén aproximadamente 2–3 mm sobre la superficie.
🎓 Funcionamiento del ejemplo

El programa ejecuta una prueba funcional amplia, procesa la señal principal y muestra estados de diagnóstico mediante el monitor serial.

Ejemplo Arduino · ARD-TCRT5
const byte DIGITAL=2;
const byte ANALOGICA=A0;
const byte MUESTRAS=20;

int promedio(){
  unsigned long suma=0;
  for(byte i=0;i<MUESTRAS;i++){suma+=analogRead(ANALOGICA);delay(2);}
  return suma/MUESTRAS;
}

void setup(){
  Serial.begin(115200);
  pinMode(DIGITAL,INPUT);
  pinMode(ANALOGICA,INPUT);
  Serial.println("Sensor reflectivo TCRT5000 listo");
}

void loop(){
  int nivel=promedio();
  bool estado=digitalRead(DIGITAL);
  Serial.print("Reflexión ADC: ");Serial.print(nivel);
  Serial.print(" | Comparador: ");Serial.println(estado?"1":"0");
  if(nivel<100)Serial.println("Superficie muy oscura o distante");
  delay(200);
}

Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.

1. ¿Qué función cumple el ARD-TCRT5?

El ARD-TCRT5 realiza la función indicada utilizando su circuito específico y trabaja dentro de los límites eléctricos descritos en esta ficha.

2. ¿Qué alimentación necesita?

Debe utilizarse la tensión especificada, verificar polaridad antes de energizar y compartir tierra solamente cuando la interfaz eléctrica realmente lo requiera.

3. ¿Cómo debe instalarse correctamente?

Utiliza conexiones cortas, firmes y aisladas, evita esfuerzos sobre terminales y comprueba cada señal antes de conectar dispositivos costosos o sensibles.

4. ¿Qué factores afectan su funcionamiento?

La alimentación, ruido, longitud del cable, temperatura, configuración de software y montaje físico pueden cambiar notablemente el rendimiento observado en uso real.

5. ¿Es compatible con Arduino Uno?

Sí. Arduino puede utilizarlo mediante la interfaz descrita, los pines indicados y el ejemplo incluido, respetando alimentación y niveles lógicos.

6. ¿Puede utilizarse con Raspberry Pi?

Sí, siempre que las señales hacia GPIO no superen 3,3 voltios y se instalen controladores o convertidores adicionales cuando corresponda.

7. ¿Necesita calibración o configuración?

Los sensores requieren ajuste y referencias; los adaptadores necesitan controladores, niveles y parámetros de comunicación coincidentes con el dispositivo conectado.

8. ¿Cómo se compara con un interruptor mecánico?

El sensor óptico funciona sin contacto ni rebote; un interruptor mecánico requiere presión, pero puede operar sin circuito emisor ni alineación.

9. ¿En qué difiere un sensor ranurado de uno reflectivo?

El ranurado detecta interrupción entre emisor y receptor; el reflectivo analiza la luz devuelta por una superficie situada delante del sensor.

10. ¿Puede utilizarse para medir velocidad?

Sí. Un disco ranurado o marcas repetidas producen pulsos que permiten calcular frecuencia, revoluciones y desplazamiento según la geometría instalada.
