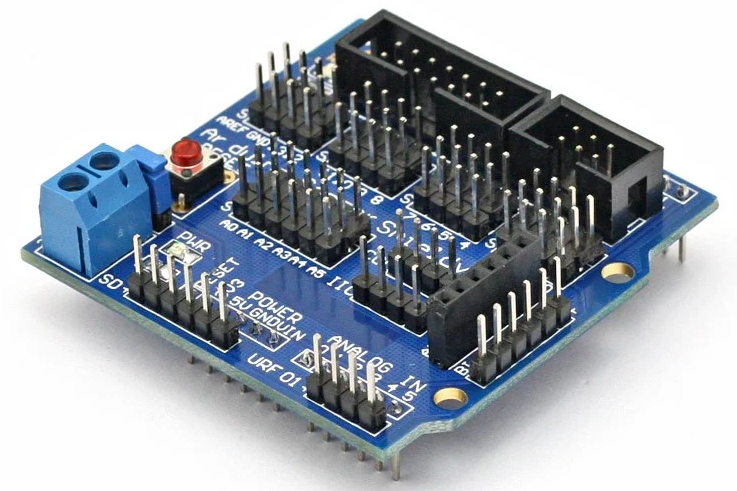

ARD-SS50 Shield para Sensores de Arduino
[ARD-SS50] ARD-SS50 Shield para Sensores de Arduino
Referencia Interna:
ARD-SS50
Sensor Shield V5.0 ARD-SS50
Placa de expansión para organizar sensores y actuadores en Arduino Uno.
El ARD-SS50 se instala sobre Arduino Uno R3 y distribuye cada pin digital en grupos de señal, alimentación y tierra. También expone entradas analógicas, buses I²C, UART, conectores para servos, LCD y módulos de comunicación. No incorpora sensores ni realiza mediciones por sí mismo.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Tipo | Shield de expansión pasivo |
| Placa compatible | Arduino Uno R3 y placas con pinout equivalente |
| Pines digitales | D0 a D13 en conectores S/V/G |
| Entradas analógicas | A0 a A5 |
| Comunicación | I²C, UART y otros pines del Arduino |
| Conectores para servos | Tres pines: señal, VCC y GND |
| Alimentación | 5 V del Arduino o fuente externa mediante selección |
| Compatibilidad Raspberry Pi | No directa; formato diseñado para Arduino Uno |
| Características adicionales | Valor |
|---|---|
| Botón | Reset de Arduino accesible |
| Indicador | LED asociado al pin 13 en versiones habituales |
| Conector LCD | Interfaz paralela para pantallas compatibles |
| Conector APC220 | Zócalo dedicado en versión V5.0 |
| Selección de alimentación | Jumper SEL en placas habituales |
| Función | Ordenar cableado; no modifica la programación de pines |
Ventajas y aplicaciones
Cableado más ordenado: Distribuye señal, alimentación y tierra junto a cada pin, reduciendo adaptadores y conexiones dispersas sobre la protoboard.
Conexión de servos: Los grupos de tres pines facilitan conectar servomotores respetando señal, positivo y tierra en una disposición uniforme.
Acceso a interfaces: Expone entradas analógicas, digitales, I²C, UART y conectores especializados sin alterar la numeración utilizada por Arduino.
Montaje directo: Encaja sobre Arduino Uno R3 y placas compatibles, formando una unidad compacta para robótica y automatización educativa.
Fuente externa seleccionable: El jumper de alimentación permite separar el suministro de servos cuando la corriente requerida supera la capacidad del Arduino.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El shield no necesita biblioteca. El ejemplo lee un sensor digital en D2 y controla un servo conectado al grupo correspondiente de D9.
#include <Servo.h>
Servo actuador;
void setup(){
pinMode(2,INPUT_PULLUP);
actuador.attach(9);
}
void loop(){
actuador.write(digitalRead(2)==LOW?90:0);
delay(20);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿El ARD-SS50 incluye sensores?
No. Es una placa distribuidora que facilita conectar sensores y actuadores a los pines existentes de un Arduino Uno compatible.
2. ¿Necesita una biblioteca especial?
No. Los módulos conectados continúan utilizando sus pines y bibliotecas habituales porque el shield no incorpora un controlador programable adicional.
3. ¿Qué significan S, V y G?
S corresponde a señal, V distribuye alimentación positiva y G proporciona tierra común para cada grupo de tres pines también.
4. ¿Puedo alimentar servos externamente?
Sí, utilizando la entrada y selección previstas por la placa, manteniendo una tierra común con Arduino y respetando la polaridad.
5. ¿Es compatible con Arduino Uno?
Sí. Su forma y conectores están diseñados para Arduino Uno R3 y otras placas que reproduzcan exactamente el mismo pinout físico.
6. ¿Es compatible con Raspberry Pi?
No directamente. Su formato mecánico y distribución eléctrica corresponden a Arduino Uno, no al encabezado GPIO utilizado por Raspberry Pi.
7. ¿Protege los pines del Arduino?
No. Distribuye conexiones, pero no añade aislamiento, limitación de corriente ni conversión automática entre niveles lógicos de distintas tensiones también.
8. ¿Cómo se compara con una protoboard?
El shield organiza conexiones repetitivas y firmes; una protoboard ofrece mayor libertad para construir circuitos personalizados con componentes discretos también.
9. ¿En qué difiere de un shield controlador?
ARD-SS50 es principalmente pasivo; un shield controlador incorpora circuitos activos para motores, redes, pantallas u otras funciones específicas en proyectos.
10. ¿Puede controlar varios servos?
Sí, dentro de los pines y temporizadores disponibles, siempre que una fuente adecuada suministre la corriente conjunta requerida por todos.
