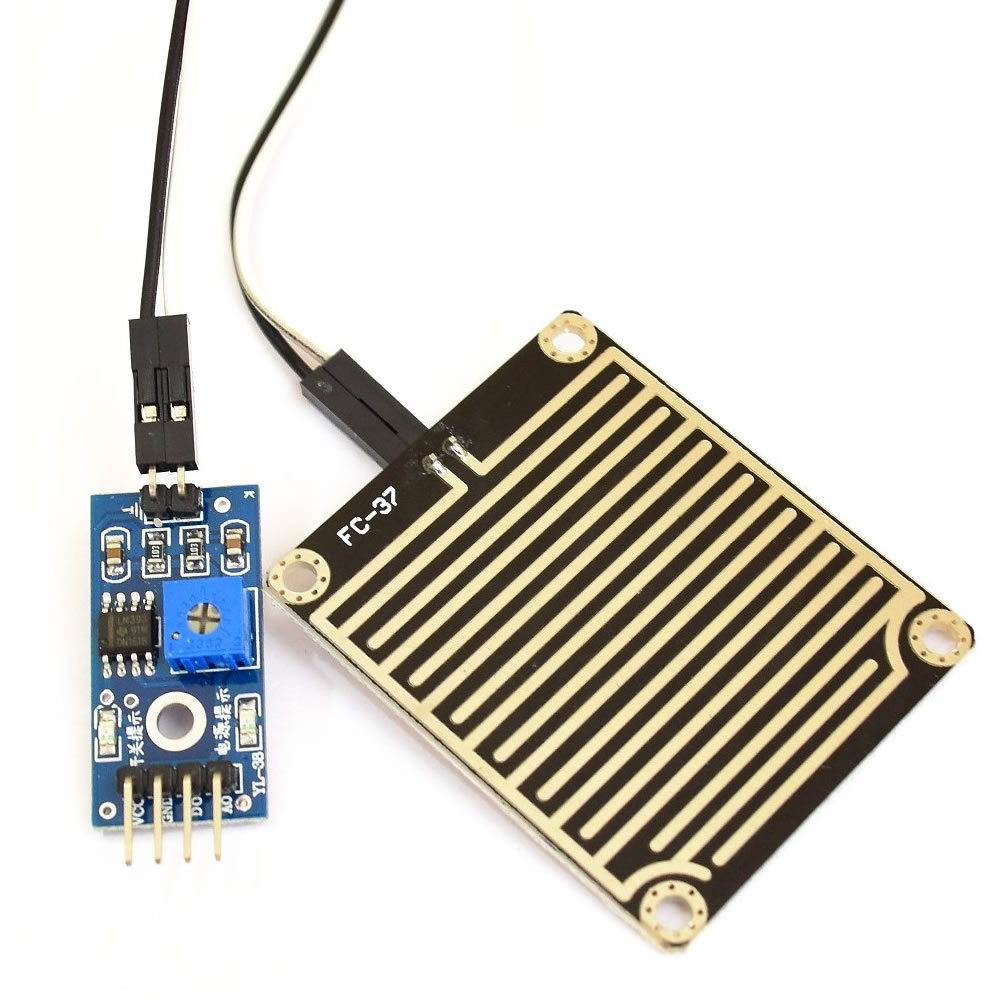

ARD-RDS Sensor de Agua Gotas Lluvia para Arduino
[ARD-RDS] ARD-RDS Sensor de Agua Gotas Lluvia para Arduino
https://electrofranko.mifactura.digital/shop/ard-rds-ard-rds-sensor-de-agua-gotas-lluvia-para-arduino-1673 https://electrofranko.mifactura.digital/web/image/product.template/1673/image_1920?unique=f8c62aa
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
ARD-RDS
Sensor de Lluvia y Gotas ARD-RDS
Panel conductivo con salidas analógica y digital ajustable.
El ARD-RDS incluye un panel de pistas conductoras y una placa LM393. Las gotas reducen la resistencia entre pistas; AO refleja el cambio de forma relativa y DO se activa al superar el umbral seleccionado.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación | 3,3 a 5 V CC |
| Corriente de trabajo | Aproximadamente 15 mA |
| Comparador | LM393 |
| Salidas | AO analógica y DO digital |
| Umbral | Ajustable mediante potenciómetro |
| Panel sensor | Aproximadamente 54 × 40 mm |
| Indicadores | LED de alimentación y LED de salida |
| Compatibilidad | Arduino Uno y derivados; Raspberry Pi mediante DO |
| Características adicionales | Valor |
|---|---|
| Principio | Conductividad entre pistas por presencia de agua |
| Respuesta AO | Disminuye al aumentar el agua sobre el panel |
| Respuesta DO | LOW cuando supera el umbral configurado |
| Superficie | Pistas niqueladas expuestas |
| PCB de control | Aproximadamente 32 × 14 mm |
| Cableado | Panel y controlador conectados mediante dos conductores |
Ventajas y aplicaciones
Detección de gotas: El panel amplio reacciona cuando lluvia o humedad puentean eléctricamente sus pistas conductoras expuestas al ambiente.
Dos tipos de señal: AO permite seguir variaciones relativas y DO activa una alarma cuando se supera el umbral establecido manualmente.
Umbral configurable: El potenciómetro facilita adaptar la activación digital a gotas ligeras, acumulación mayor o condiciones particulares de instalación.
Integración inmediata: Puede conectarse directamente a Arduino para activar avisos, cerrar cubiertas o registrar episodios de presencia de agua.
Panel separado: La sonda conductiva puede exponerse al agua mientras la placa comparadora permanece protegida en una ubicación seca y segura.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo presenta la respuesta relativa y el umbral. Seca el panel después de utilizarlo para limitar oxidación y falsas lecturas.
const int LLUVIA_AO=A0, LLUVIA_DO=2;
void setup(){Serial.begin(9600);pinMode(LLUVIA_DO,INPUT);}
void loop(){
Serial.print("Panel: ");Serial.print(analogRead(LLUVIA_AO));
Serial.print(" | Estado: ");
Serial.println(digitalRead(LLUVIA_DO)==LOW?"agua detectada":"seco");
delay(500);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué detecta el ARD-RDS?
Detecta presencia y acumulación relativa de gotas sobre el panel mediante la conductividad eléctrica establecida entre sus pistas metálicas expuestas.
2. ¿Mide milímetros de lluvia?
No. Su respuesta depende del área mojada y conductividad del agua, por lo que no constituye un pluviómetro calibrado también.
3. ¿Qué diferencia existe entre AO y DO?
AO representa continuamente el estado relativo del panel; DO cambia cuando la señal supera el umbral definido mediante el potenciómetro.
4. ¿Puede permanecer mojado permanentemente?
No es conveniente. Mantener agua y corriente sobre las pistas favorece electrólisis, corrosión y cambios permanentes en la respuesta del panel.
5. ¿Es compatible con Arduino Uno?
Sí. Puede leer AO mediante el ADC integrado y DO desde una entrada digital alimentando el módulo normalmente a cinco voltios.
6. ¿Funciona con Raspberry Pi?
La salida DO funciona alimentando el módulo a 3,3 V; para utilizar AO se necesita añadir un ADC externo también.
7. ¿Cómo se instala correctamente?
Coloca el panel inclinado para evacuar agua y protege la placa LM393 dentro de una caja seca con conexiones aisladas.
8. ¿Cómo se compara con ARD-WS10?
ARD-RDS utiliza panel y controlador separado para lluvia; ARD-WS10 integra pistas alargadas destinadas a presencia o nivel relativo de agua.
9. ¿En qué difiere de un pluviómetro basculante?
El ARD-RDS detecta humedad superficial; un pluviómetro basculante cuenta volúmenes conocidos y permite calcular precipitación acumulada cuantitativa durante cada proyecto.
10. ¿Puede detectar agua destilada?
Puede responder débilmente porque el agua destilada posee baja conductividad; sales y contaminantes disueltos cambian considerablemente la señal obtenida también.
