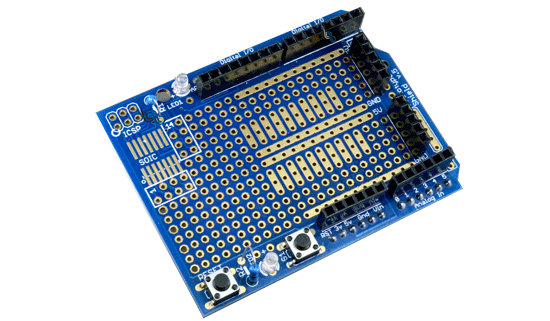

// Código Básico para probar el hardware integrado del ProtoShield V5 // IMPORTANTE: Debes conectar físicamente con un cable el pad del botón S1 al pin 2 // y el pad del LED1 al pin 13 en tu ProtoShield. #include <Arduino.h> // Definición de pines asignados manualmente const int PIN_BOTON_S1 = 2; // Cableado desde S1 hasta el pin D2 const int PIN_LED_1 = 13; // Cableado desde LED1 hasta el pin D13 void setup() { Serial.begin(115200); // Configuramos el LED como salida pinMode(PIN_LED_1, OUTPUT); // Configuramos el botón S1 con resistencia interna Pull-Up pinMode(PIN_BOTON_S1, INPUT_PULLUP); Serial.println("--- ProtoShield V5: Prueba de Hardware Inicializada ---"); Serial.println("Presione el boton S1 en el Shield..."); } void loop() { // Leemos el estado del botón S1 // Recuerda: Al usar INPUT_PULLUP, presionar el botón devuelve LOW int estadoBoton = digitalRead(PIN_BOTON_S1); if (estadoBoton == LOW) { // Si el botón es presionado, encendemos el LED integrado digitalWrite(PIN_LED_1, HIGH); Serial.println(" -> Boton S1 Presionado. LED1 ENCENDIDO."); // Pequeño retardo anti-rebote delay(200); } else { // Si no está presionado, apagamos el LED digitalWrite(PIN_LED_1, LOW); } }
