  2. ARD-MESS Shield para Sensores ARDUINO MEGA [ARD-MESS] ARD-MESS Shield para Sensores ARDUINO MEGA

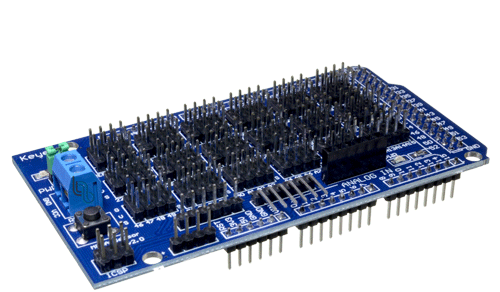

ARD-MESS Shield para Sensores ARDUINO MEGA

[ARD-MESS] ARD-MESS Shield para Sensores ARDUINO MEGA

https://electrofranko.com/web/image/product.template/313/image_1920?unique=4572ce1

S/ 24.00 24.0 PEN S/ 24.00

S/ 24.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: ARD-MESS

Arduino Mega Sensor Shield V2.0

Placa de expansión para organización masiva de sensores, servos y módulos de comunicación.

El Arduino Mega Sensor Shield V2.0 es una tarjeta de expansión especialmente diseñada para encajar directamente sobre las placas Arduino Mega 2560 o integrarse con placas compatibles. Su propósito principal es simplificar el cableado de proyectos de gran envergadura (como brazos robóticos, sistemas CNC o domótica) al desglosar cada uno de los pines digitales y analógicos del microcontrolador en un formato estándar de 3 terminales: Señal (S), Voltaje positivo (V) y Tierra (G). Además de estructurar las conexiones básicas de los sensores, esta revisión V2.0 incorpora puertos específicos independientes para módulos de comunicación inalámbrica APC220, Bluetooth, interfaces SD, pantallas LCD en paralelo/I2C y controladores de servomotores externos.

Especificaciones Técnicas de la Tarjeta

Parámetro Detalle
CompatibilidadArduino Mega 2560 R3 / ADK
Distribución de PinesBloques G-V-S independientes
Canales Digitales expuestos54 Puertos (E/S Digitales)
Canales Analógicos expuestos16 Entradas (A0 a A15)
Interfaces de ComunicaciónUART (Serial), I2C (TWI), SPI
Parámetro Detalle
Entrada de Energía ExternaBornera de tornillo dedicada para Servos
Puertos Especiales integradosSD Card, APC220, Bluetooth, LCD
Botones a bordoBotón de Reset maestro integrado
Indicadores VisualesLED de encendido (PWR)
Dimensiones de PCB101.5 x 53.5 mm

Esquema y Distribución de Conectores

Diagrama de Distribución Mega Sensor Shield V2

Manejo del Jumper de Alimentación Externa

Alimentación mediante Arduino (Jumper Puesto): Los pines marcados como "V" toman los 5V directos del regulador de la placa Arduino Mega. Es útil para sensores de baja corriente y pequeños LEDs.

Alimentación Externa (Jumper Retirado): Si planeas conectar múltiples servomotores (como SG90 o MG996R), debes retirar el jumper e ingresar energía externa por la bornera azul (usualmente de 5V a 6V CD). Esto previene que se queme el regulador interno del Arduino debido a la alta demanda de corriente.

Zócalos Dedicados: La shield incluye puertos directos de pines macho agrupados para conectar un módulo Bluetooth HC-05/HC-06, transceptores RF APC220, lectores de tarjetas MicroSD (SPI) y pantallas LCD1602 o LCD2004 tanto en protocolo paralelo como I2C.

Código de Prueba (Múltiples Entradas/Salidas)

// Ejemplo básico para verificar conexiones en el Mega Sensor Shield V2.0 // Sensa un potenciómetro/sensor analógico en A0 y controla un servomotor o LED indicador en el pin 2 const int pinSensor = A0; // Conectado al bloque analógico A0 (S=A0, V=5V, G=GND) const int pinSalida = 2; // Conectado al bloque digital D2 (S=D2, V=VCC, G=GND) void setup() { Serial.begin(9600); pinMode(pinSalida, OUTPUT); Serial.println("Mega Sensor Shield inicializada. Monitoreando canal A0..."); } void loop() { // Lectura del sensor analógico mapeado en la shield int lecturaRaw = analogRead(pinSensor); // Imprimir valor en consola para calibración Serial.print("Lectura en A0: "); Serial.println(lecturaRaw); // Si el valor supera la mitad de la escala, activa el puerto digital asignado if (lecturaRaw > 512) { digitalWrite(pinSalida, HIGH); } else { digitalWrite(pinSalida, LOW); } delay(200); // Pausa de estabilidad entre lecturas }
