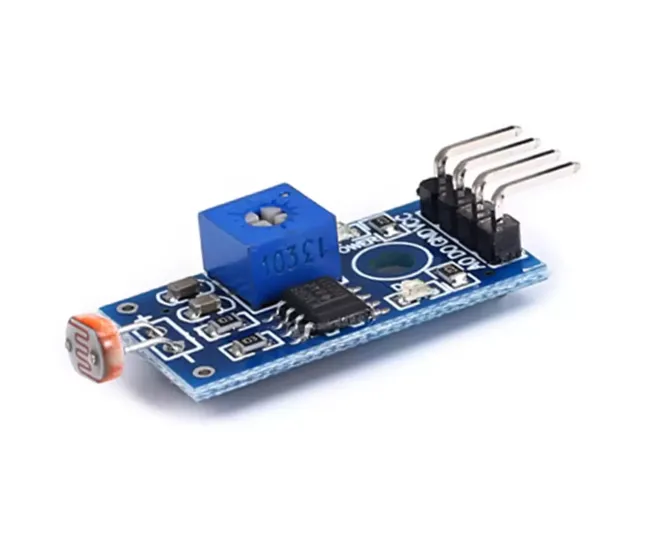

ARD-LDR Modulo Sensor de Luz con Fotorresistencia LDR para Arduino

[ARD-LDR] ARD-LDR Modulo Sensor de Luz con Fotorresistencia LDR para Arduino

https://electrofranko.com/web/image/product.template/311/image_1920?unique=6f3d288

S/ 5.50 5.5 PEN S/ 5.50

S/ 5.50

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: ARD-LDR

ARD-LDR Módulo Sensor de Luz Fotorresistencia

Módulo de detección lumínica con salidas analógica y digital adaptables mediante potenciómetro.

El ARD-LDR es un módulo electrónico diseñado para detectar la intensidad de la luz ambiental de manera sencilla y confiable. Incorpora una fotorresistencia (LDR) de alta sensibilidad conectada a un circuito comparador de voltaje basado en el chip LM393. La placa destaca por ofrecer una versatilidad doble de conexión: una salida analógica (AO) ideal para medir variaciones continuas de iluminación y una salida digital (DO) cuyo umbral de disparo se configura con precisión mediante un potenciómetro multivuelta integrado. Es la solución perfecta para implementar sistemas automáticos de alumbrado público, seguidores solares, alarmas de barrera óptica o interruptores crepusculares en proyectos de robótica y automatización con Arduino.

Especificaciones Técnicas del Módulo

Parámetro Detalle
Voltaje de Operación3.3 V a 5 V CD
Chip ComparadorLM393 de alta estabilidad
Tipo de SalidasDoble: Analógica (AO) y Digital (DO)
Corriente de Salida> 15 mA (Capacidad de manejo directo)
Indicadores LEDAlimentación (Rojo) / Estado Salida (Verde)
Parámetro Detalle
Ajuste de SensibilidadPotenciómetro trimmer integrado
FotorresistenciaTipo LDR 5mm estándar
Fijación de PlacaOrificio de montaje central de 3mm
Dimensiones de PCB32 x 14 mm
Peso del Módulo~ 3 gramos

Esquema de Conexión

Diagrama de Conexión ARD-LDR

Descripción de los Pines de Conexión

VCC: Entrada de alimentación positiva. Se puede conectar directamente a la salida de 3.3V o 5V de Arduino.

GND: Conexión a la masa común o tierra del circuito.

DO (Salida Digital): Entrega un pulso lógico Alto (5V/3.3V) o Bajo (0V) dependiendo del umbral establecido con el potenciómetro. Ideal para conectar a interrupciones o entradas digitales rápidas.

AO (Salida Analógica): Entrega una señal de tensión continua proporcional a la cantidad de luz que recibe el componente. A mayor luz incida, menor será el voltaje de salida en esta terminal.

Código Básico de Arduino

// Código de lectura doble (Analógico y Digital) para el módulo ARD-LDR const int pinDigital = 2; // Pin DO conectado al pin digital 2 const int pinAnalogico = A0; // Pin AO conectado al pin analógico A0 void setup() { Serial.begin(9600); pinMode(pinDigital, INPUT); // Configurar pin digital como entrada Serial.println("Módulo ARD-LDR listo para sensar luz..."); } void loop() { // Lectura de la salida digital (0 o 1) int estadoDigital = digitalRead(pinDigital); // Lectura de la salida analógica (0 a 1023) int valorAnalogico = analogRead(pinAnalogico); // Imprimir los datos obtenidos en el monitor serie Serial.print("Salida Analógica (AO): "); Serial.print(valorAnalogico); Serial.print(" | Estado Digital (DO): "); if (estadoDigital == HIGH) { Serial.println("OSCURO (Umbral superado)"); } else { Serial.println("ILUMINADO"); } delay(500); // Muestreo cada 500 milisegundos }
