ARD-IR5 Led Infrarrojo para Arduino en PCB
[ARD-IR5] ARD-IR5 Led Infrarrojo para Arduino en PCB
Referencia Interna:
ARD-IR5

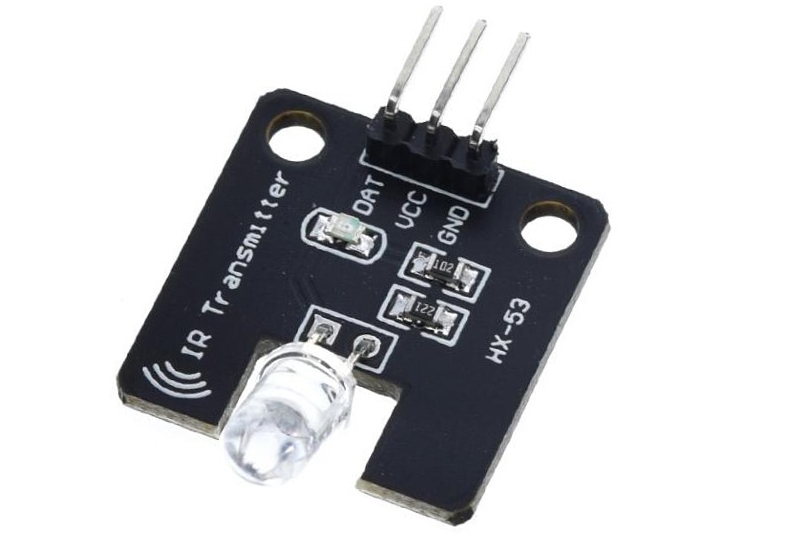

Módulo Emisor LED Infrarrojo ARD-IR5
Transmisión de comandos ópticos infrarrojos desde Arduino y otros controladores.
El ARD-IR5 monta un LED infrarrojo sobre PCB para emitir pulsos ópticos controlados por un microcontrolador. Puede reproducir señales de controles remotos usando una portadora, normalmente de 38 kHz, y protocolos como NEC. El alcance depende de corriente, transistor de manejo, resistencia, ángulo y receptor utilizado. La radiación es invisible al ojo, aunque algunas cámaras permiten observarla.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación | 3,3 o 5 V según placa |
| Emisor | LED infrarrojo |
| Longitud de onda | Aproximadamente 940 nm |
| Portadora habitual | 38 kHz generada por software |
| Control | Señal digital modulada |
| Alcance | Depende de corriente, óptica y receptor |
| Compatibilidad | Arduino y Raspberry Pi mediante etapa adecuada |
| Características adicionales | Valor |
|---|---|
| Indicador | La emisión principal no es visible |
| Resistencia | Limitación incorporada según PCB |
| Transistor | Recomendado para mayor corriente |
| Ángulo | Depende del LED instalado |
| Protocolos | NEC, Sony y otros |
| Aplicaciones | Control remoto y barreras ópticas |
Ventajas y aplicaciones
Integración sencilla: Su diseño facilita incorporarlo en prototipos funcionales mediante conexiones identificables y componentes externos mínimos durante el montaje.
Formato compacto: La placa ocupa poco espacio y puede instalarse dentro de robots, equipos portátiles y sistemas electrónicos de control.
Funcionamiento práctico: Proporciona una solución directa para experimentar, supervisar o controlar dispositivos respetando siempre sus límites eléctricos y térmicos.
Compatibilidad amplia: Puede combinarse con Arduino, Raspberry Pi y otras plataformas aplicando las adaptaciones eléctricas indicadas para cada interfaz.
Aplicaciones variadas: Resulta útil en automatización, robótica, instrumentación y enseñanza, permitiendo desarrollar proyectos progresivos con resultados claramente observables.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo realiza una prueba funcional completa, promedia o valida señales y muestra diagnósticos claros mediante el monitor serial.
#include <IRremote.hpp>
const byte PIN_LED_IR=3;
unsigned long envios=0;
void setup(){
Serial.begin(115200);
IrSender.begin(PIN_LED_IR);
Serial.println("Emisor infrarrojo listo");
}
void loop(){
const uint16_t direccion=0x00;
const uint8_t comando=0x45;
IrSender.sendNEC(direccion,comando,0);
envios++;
Serial.print("Comando NEC enviado #");Serial.print(envios);
Serial.print(" | Dirección: 0x");Serial.print(direccion,HEX);
Serial.print(" | Comando: 0x");Serial.println(comando,HEX);
delay(2000);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué función cumple el ARD-IR5?
El ARD-IR5 realiza la función descrita mediante su circuito específico y trabaja dentro de los límites eléctricos indicados en esta ficha.
2. ¿Qué alimentación debe utilizarse?
Debe aplicarse exactamente la tensión especificada, compartir tierra cuando corresponda y evitar inversión de polaridad, sobrecorriente o señales superiores al máximo permitido.
3. ¿Cómo debe instalarse correctamente?
Utiliza conexiones cortas, firmes y aisladas, verifica polaridad antes de energizar y proporciona ventilación o fijación mecánica según la potencia manejada.
4. ¿Qué factores pueden afectar su funcionamiento?
La alimentación inestable, ruido eléctrico, temperatura, cableado, carga conectada y montaje físico pueden modificar el rendimiento observado durante una aplicación real.
5. ¿Es compatible con Arduino Uno?
Sí. Arduino puede manejar su señal mediante los pines indicados y el ejemplo incluido, respetando alimentación, corriente y niveles lógicos.
6. ¿Puede utilizarse con Raspberry Pi?
Sí, pero los GPIO aceptan solamente 3,3 voltios; agrega ADC, controlador o adaptación de nivel cuando la interfaz lo necesite.
7. ¿Necesita calibración o ajuste?
Los módulos de medición requieren verificar cero y escala; los controladores deben configurarse según carga, corriente, frecuencia y condiciones reales de trabajo.
8. ¿Cómo se compara con comunicación por radio?
El infrarrojo necesita orientación y línea de vista; la radio atraviesa algunos obstáculos y normalmente ofrece comunicación bidireccional más flexible.
9. ¿En qué difiere de un sensor reflectivo?
Estos módulos transmiten o reciben datos modulados; un sensor reflectivo combina emisión y recepción para detectar objetos por el rebote cercano.
10. ¿Puede funcionar bajo luz solar intensa?
La radiación solar contiene infrarrojo y reduce alcance o satura receptores; utiliza alineación, sombra, modulación y pruebas en el ambiente final.
