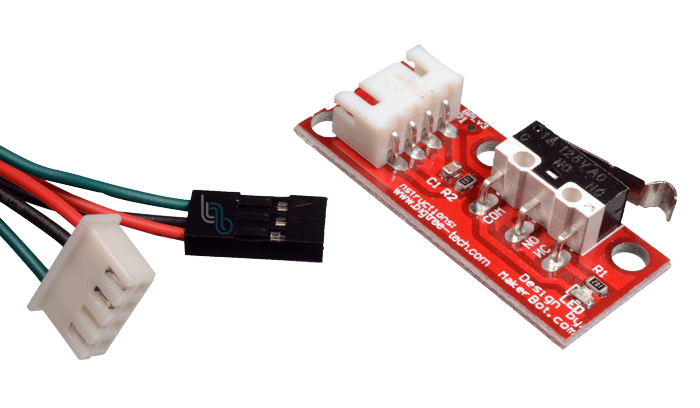

Sensor Final de Carrera Mecánico ARD-DM03
Microswitch DM-03 con palanca y cables para detección de posición.
El ARD-DM03 es un final de carrera mecánico basado en un microswitch DM-03. Su palanca cambia la conexión entre los contactos común, normalmente abierto y normalmente cerrado cuando un objeto alcanza una posición límite. Puede conectarse directamente como entrada digital sin alimentar un circuito sensor.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Tipo de interruptor | Microswitch SPDT de acción momentánea |
| Contactos | COM, NO y NC |
| Capacidad nominal | 3 A a 125 V AC |
| Accionamiento | Palanca mecánica |
| Retorno | Automático mediante resorte interno |
| Salida | Contacto seco, sin polaridad |
| Alimentación del sensor | No requiere alimentación propia |
| Compatibilidad | Arduino Uno, derivados y Raspberry Pi como entrada digital |
| Características adicionales | Valor |
|---|---|
| Estado normal NO | Circuito abierto sin pulsar |
| Estado normal NC | Circuito cerrado sin pulsar |
| Señal lógica | Usar resistencia pull-up interna del controlador |
| Rebote | Contacto mecánico; aplicar antirrebote por software |
| Accesorio | Cables de conexión incluidos en ARD-DM03 |
| Aplicaciones | Homing, límites de movimiento, puertas y mecanismos |
Ventajas y aplicaciones
Detección física confiable: La palanca confirma que una pieza alcanzó una posición concreta mediante una conmutación mecánica claramente definida.
Tres contactos disponibles: COM, NO y NC permiten elegir si la señal estará abierta o cerrada antes de accionar la palanca.
No requiere alimentación: Funciona como contacto seco y puede conectarse a una entrada digital utilizando la resistencia pull-up interna disponible.
Retorno automático: El resorte interno devuelve la palanca y los contactos a su estado normal cuando desaparece la fuerza aplicada.
Aplicación en movimiento: Es apropiado para límites, homing de ejes, puertas, mecanismos, impresoras 3D y pequeños sistemas de automatización.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo aplica un antirrebote de 25 milisegundos y muestra solamente los cambios confirmados del final de carrera.
const int LIMITE=2;
int estable=HIGH, anterior=HIGH;
unsigned long cambio=0;
void setup(){Serial.begin(9600);pinMode(LIMITE,INPUT_PULLUP);}
void loop(){
int lectura=digitalRead(LIMITE);
if(lectura!=anterior){cambio=millis();anterior=lectura;}
if(millis()-cambio>25 && lectura!=estable){
estable=lectura;
Serial.println(estable==LOW?"Limite accionado":"Limite liberado");
}
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué tipo de sensor es?
Es un microswitch mecánico SPDT de acción momentánea cuya palanca conmuta los contactos al alcanzar una posición física determinada.
2. ¿Qué significan COM, NO y NC?
COM es el contacto común; NO permanece abierto normalmente y NC permanece cerrado hasta que se presiona la palanca del interruptor.
3. ¿Necesita alimentación eléctrica?
No necesita alimentación propia porque funciona como contacto seco. La entrada del controlador utiliza una pull-up para generar el nivel lógico.
4. ¿Cómo se conecta a Arduino Uno?
Conecta COM a GND y NO o NC a una entrada configurada como INPUT_PULLUP, según el comportamiento lógico deseado.
5. ¿Es compatible con Raspberry Pi?
Sí. Conecta el contacto entre GPIO y GND usando la pull-up de 3,3 V, sin aplicar tensiones externas al pin.
6. ¿Por qué aparecen varias activaciones?
Los contactos mecánicos rebotan durante pocos milisegundos. Un filtro antirrebote por software evita registrar múltiples cambios por una sola pulsación.
7. ¿Puede controlar directamente un motor?
No es recomendable conmutar el motor desde la señal lógica. El controlador debe detenerlo mediante un driver, relé o etapa de potencia adecuada.
8. ¿Cómo se compara con A3144?
ARD-DM03 necesita contacto físico y presenta rebote; A3144 detecta un imán sin contacto y produce una salida electrónica digital.
9. ¿En qué difiere de un sensor óptico?
El final mecánico requiere presión sobre la palanca; un fotointerruptor detecta la interrupción de un haz sin contacto entre las partes.
10. ¿Conviene utilizar NO o NC?
NC permite detectar además un cable cortado como circuito abierto; NO simplifica aplicaciones donde solamente interesa registrar la activación física.
